3层中学活动中心给排水CAD施工大样图(dwg)

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：教育
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流
• 排水技术：重力排水
• 项目地址：安徽

附件详情

• 设计总说明
• 总平面图

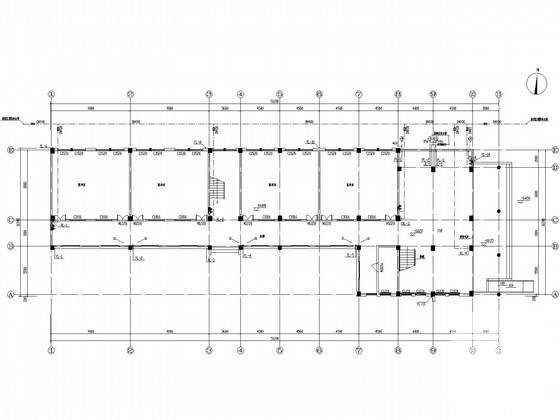

• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 屋顶层给排水平面图
• 卫生间大样图
• 给水系统图
• 图
• 生活排水系统图
• 雨水系统图

附件详情

项目概要：该项目位于安徽,为三层建筑，是一栋中学活动中心。
设计范围：该项目设有生活给水系统、生活污水系统、消火栓给水系统、雨水系统。
编制于2014年，共计8张图纸。

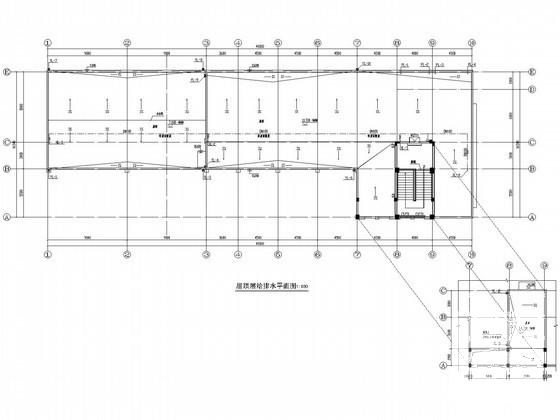

屋顶层给排水平面图

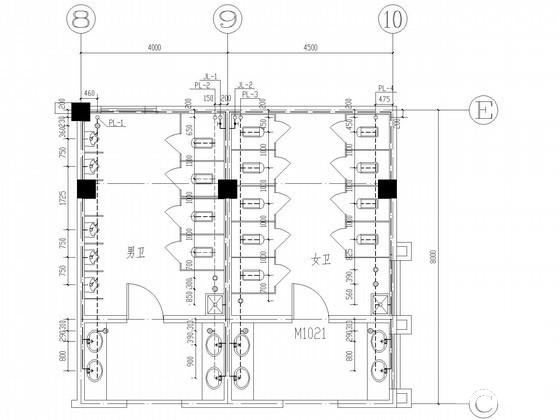

卫生间大样图

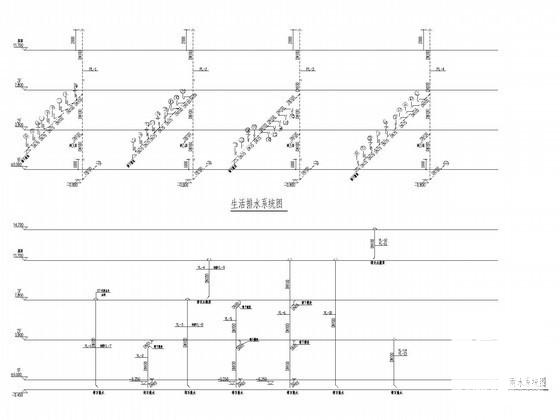

排水、雨水系统图
