建筑类别：娱乐
-
建筑高度：多层建筑
-
地上层数：6层
-
图纸设计深度：施工图
-
参考图纸：17张
-
设计年代：近代
-
设计内容：空调,通风,冷热源,机房
-
冷热源：水地源热泵
-
空调系统：空气-水系统
-
送风方式：散流器送风
附件详情

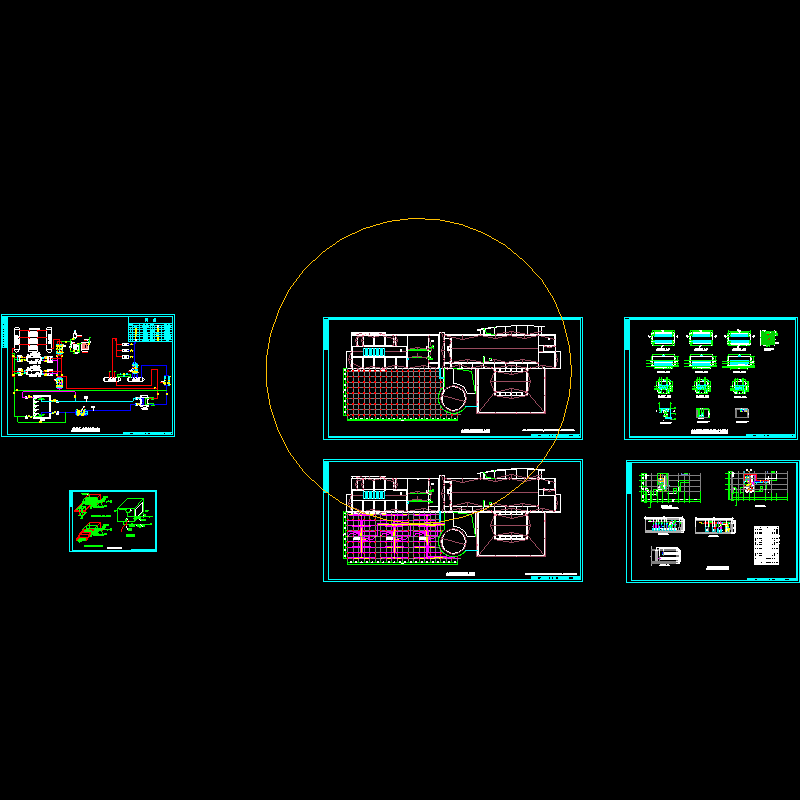

该项目位于上海市，是一活动中心项目，建筑规模：地上６层。图纸内容包含设计施工说明，主要设备材料表及图例，地源热泵、水蓄冷系统原理图，通风平面图，通风空调平面图，科技馆水平面图，土壤耦合器钻孔定位图，土壤换热器管道平面图，土壤换热器大样图及空调机房平剖面图，地源热泵机房平剖面图等...

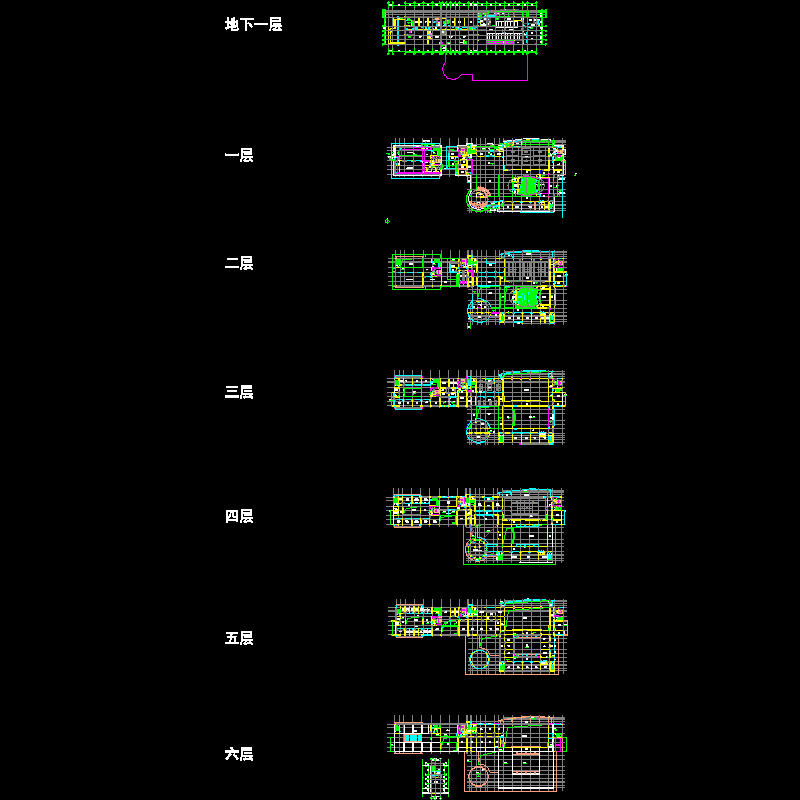

二层空调通风平面图
三层空调通风平面图
四层科技馆水平面图
五层科技馆水平面图
三层科技馆水平面图
建筑底图.dwg
空调风水平面图.dwg

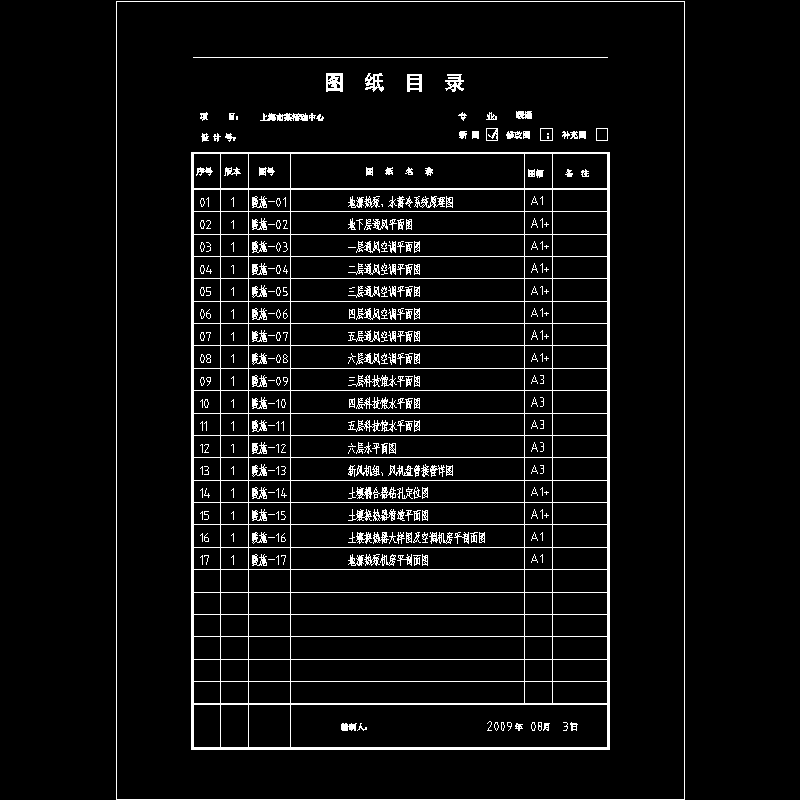

图纸目录.dwg
系统及机房详图.dwg

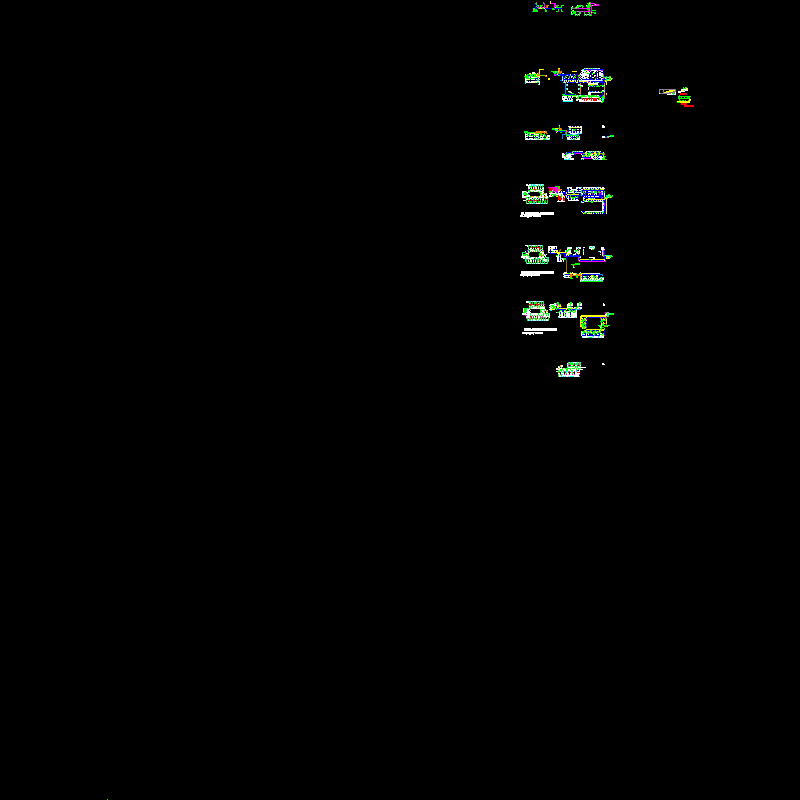

系统及机房详图_recover.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
