一份11层体育活动中心给排水CAD施工图纸（热水系统）

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：体育
• 建筑高度类型：高层建筑
• 建筑设计面积：17399.4平方米
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：31张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水方式：市政供水
• 供水分区：两区
• 排水体制：污废合流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 特殊系统：游泳池
• 大样节点：水箱,泵房,卫生间,集水坑
• 项目所在地：山东

附件详情

• 各层喷淋平面图
• 各层消防给排水平面图
• 游泳池水处理泵房大样图
• 一层游泳池给排水平面图
• 地下一层游泳池给排水平面图
• 消防泵房、生活水泵房大样图
• 卫生间给排水大样图
• 泵房设备安装透视图
• 集水坑管道安装透视图
• 排水系统图
• 消火栓给水系统图
• 喷淋给水系统原理图
• 给水系统图
• 游泳池水处理工艺流程图
• 游泳池给水示意图

附件详情

项目概要：该项目地上11层（裙房2层、塔楼9层），地下1层。建筑高度47.57m，建筑面积为17399.4平方米，为2类高层建筑。地下一层为设备机房和车库，车库部分平战结合，战时做人防使用；地上部分：裙房为游泳馆，篮球馆；塔楼为健身中心等用房；设在屋顶水箱间设有消防水箱。
设计内容：给水系统、热水供应系统、污废水系统、雨水系统、消火栓系统、自动喷水系统及建筑灭火器配置。
，共31张图。

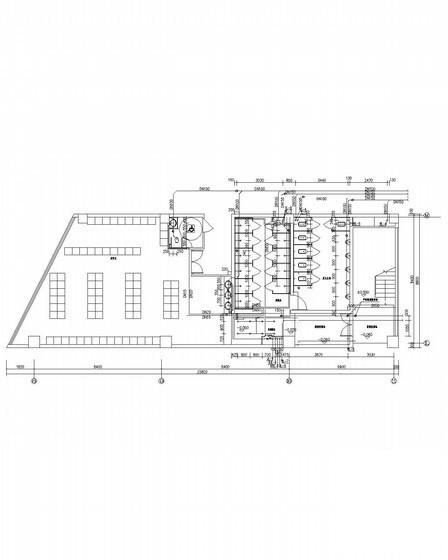

一层卫生间给排水大样图

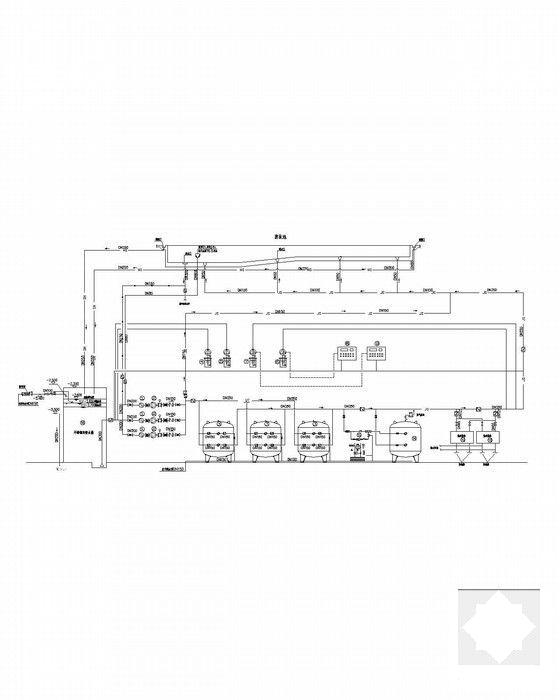

游泳池水处理工艺流程图

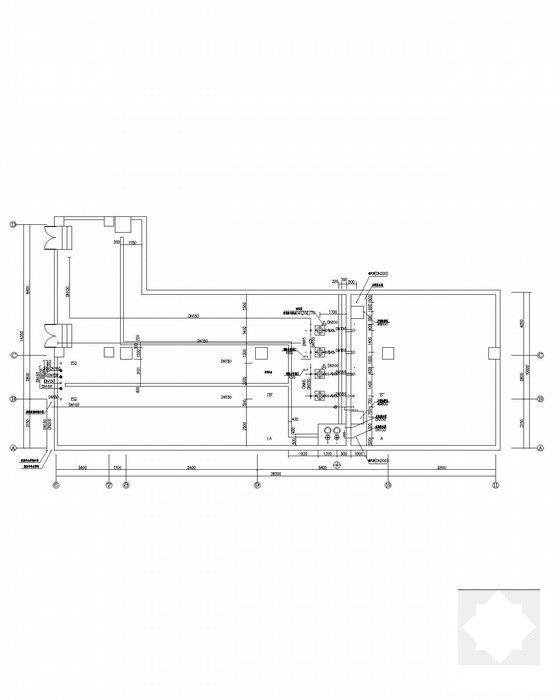

消防泵房、生活水泵房大样图

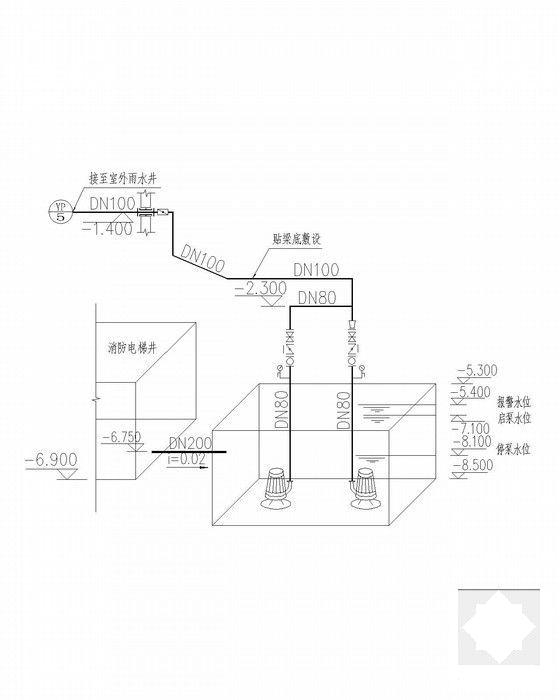

集水坑管道安装透视图

游泳池水处理泵房大样图

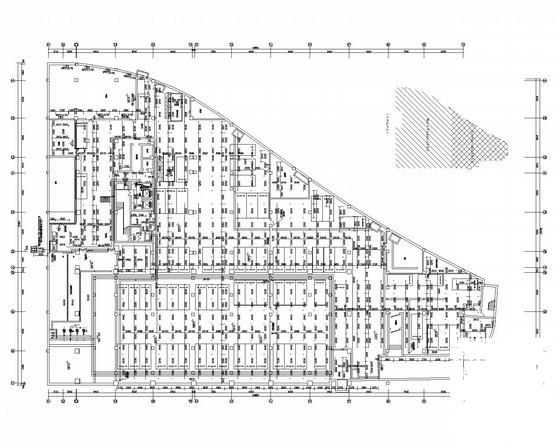

第 1 张图

第 2 张图

第 3 张图

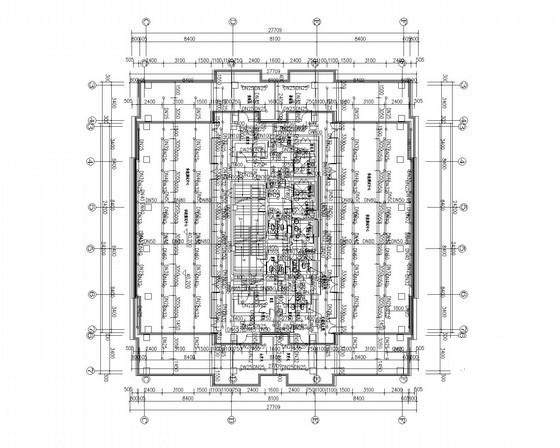

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
