学校体育活动中心暖通施工图纸cad平面图及系统图
-
设计详细说明：有
-
建筑类别：体育
-
建筑高度类型：多层建筑
-
建筑设计面积：4980平方米
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计内容：空调,通风,采暖
-
采暖系统：散热器供暖
-
项目所在地：北京
建筑概况: 该项目为
北京市学校体育活动中心
暖通施工图
，建筑面积: 4980平方米，建筑高度: 18.55m.
设计内容：1. 送排风系统 2.地板辐射供暖系统 3. 散热器供暖系统 4. 变频多联空调系统。
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

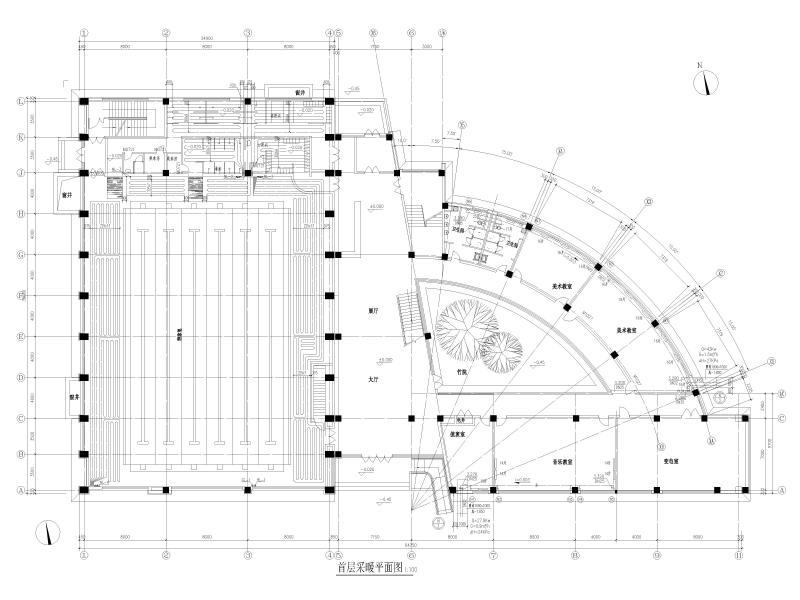

首层采暖平面图 -

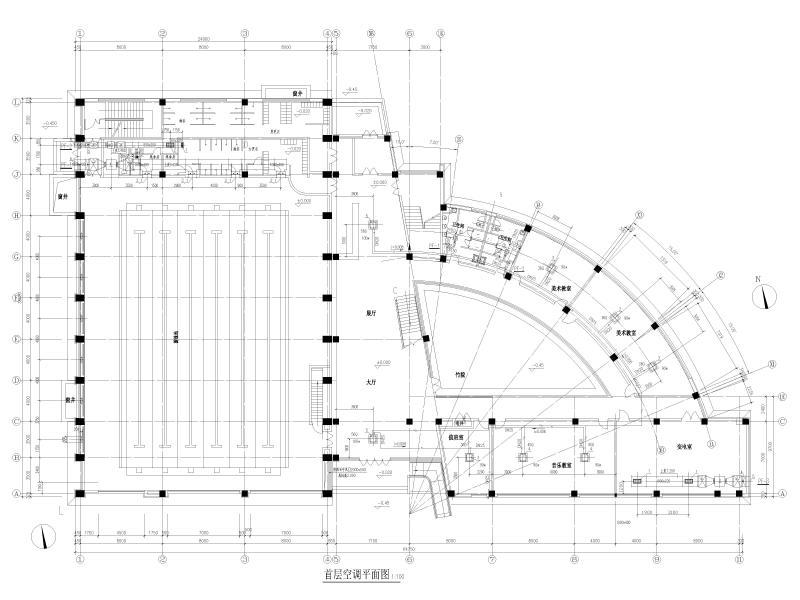

首层空调平面图 -

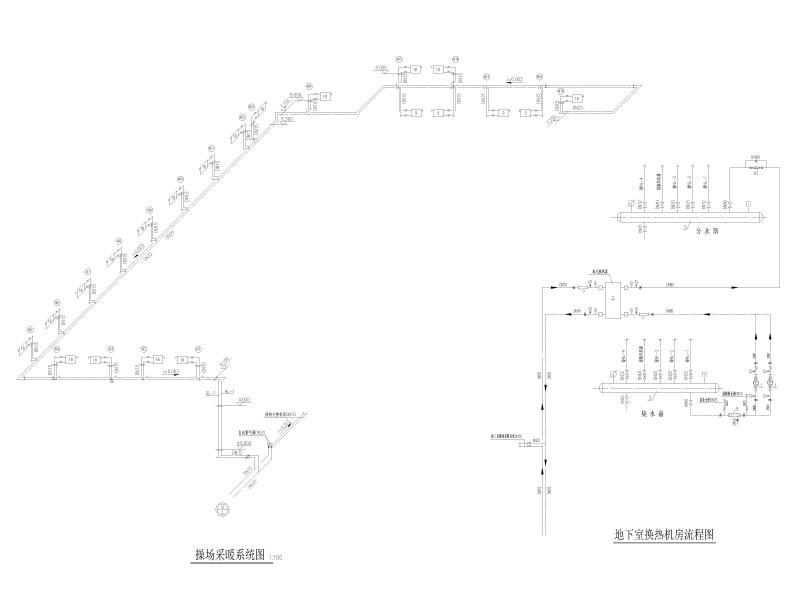

操场采暖系统图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-08-21
- 评论次数：0
- 浏览次数：0
- 文件大小：1.61 MB
- 收藏次数：0
-
文件名称：
附件-996595505796557070.zip
