3层师范学院学生活动中心暖通CAD施工图纸(dwg)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公,娱乐
• 建筑高度：多层建筑
• 建筑面积：2546.2平方米
• 地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：9张
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 项目地址：贵州

贵州某师范学院学生活动中心建筑暖通施工图

该项目为贵州省某师范学院新校区建设项目—学生活动中心，建设地点：贵州兴义市。为多层民用建筑，地上3层，无地下室，建筑耐火等级为二级。总建筑面2546.2m2。建筑高度11.85m（消防车能达到的室外地面算至最高处屋面）。主要功能保管室、展厅、舞蹈排练厅、歌唱排练厅、社团办公室、会议室、资料室。

该资料内容包括：平时通风及防、排烟系统。

在系统设计中以满足功能需要为原则，以安全为重点，同时考虑经济合理、节约能源、方便运行管理。

该项目项目抗震设计范围: 通风、防排烟管路系统抗震支撑设计，悬吊管道中重力大于1.8kN的设备。

该资料包含：一至三层通风及防、排烟平面图，成品支架抗震设计说明，通风及防、排烟系统设计说明，屋顶层设备布置平面图，通风及防、排烟系统设计说明，设备、材料表

成品支架抗震设计说明

一层通风及防、排烟平面图

二层通风及防、排烟平面图

三层通风及防、排烟平面图

屋顶层设备布置平面图

设备材料表

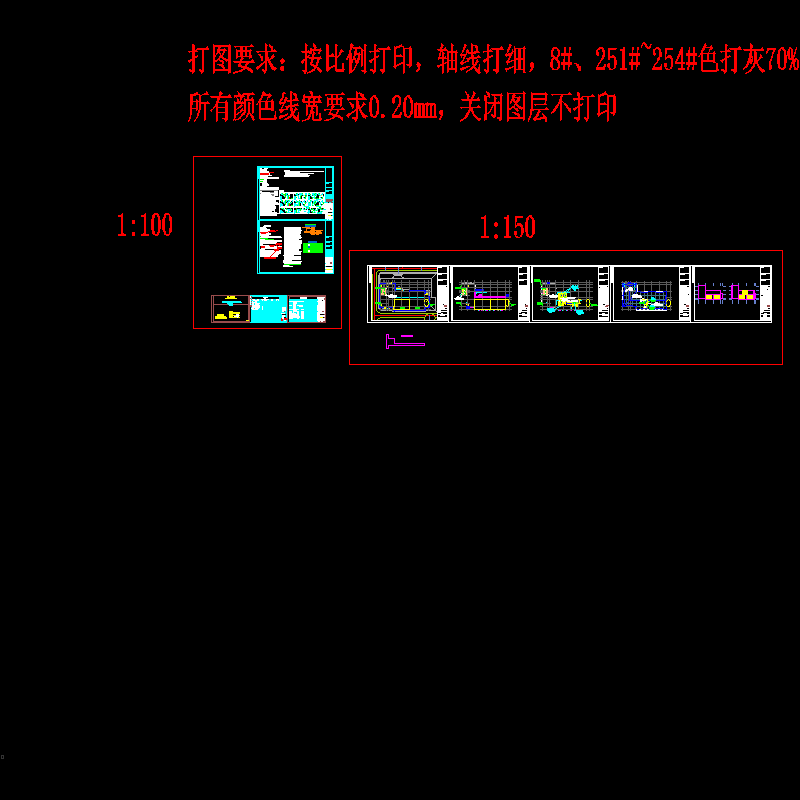

第 1 张图
