5层村级文化活动中心暖通cad平面图

设计总说明：

1、项目概要： 该项目为 贵州省村级文化活动中心 暖通施工图 。建筑高度为23.4米，地上5层。建筑总面积为：3206.1平方米。使用功能：服务大厅、农村幸福院（食堂）、农村幸福院（厨房）、村史室、卫生室、计划生育服务室、农家书屋、电商服务室、多功能室、公共精神文化活动室、村民服务室、会议室等。

2. 本专业的该资料内容包括 通 风系统 。在系统设计中以满足功能需要为原则，以安全为重点，同时考虑经济合理、节约能源、方便运行管理。

3. 通风系统 及 排烟系统 设计：

1. 所有公共卫生间设置 机械排风系统 ，公共卫生间排风量按10次/h换气次数计算;电梯机房设置独立的排风系统，换气次数按10次/h计算。

2. 地上楼梯间每五层可开启外窗面积大于2平米，满足自然排烟要求。地上部分房间外窗可开启总面积均大于所在房间面积的2%，满足自然排烟要求。地上部分内走道外窗可开启总面积均大于走道面积的2%，且距该防烟分区最远点的水平距离小于30米，满足自然排烟要求。

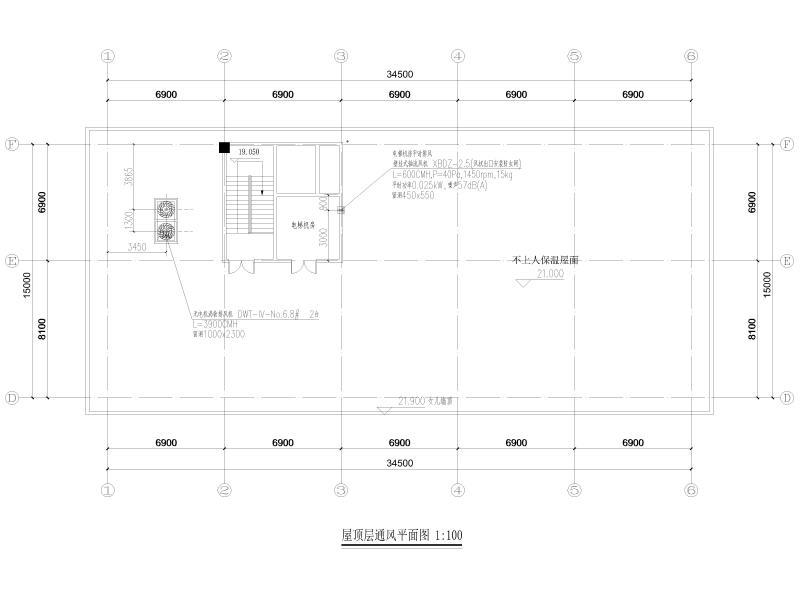

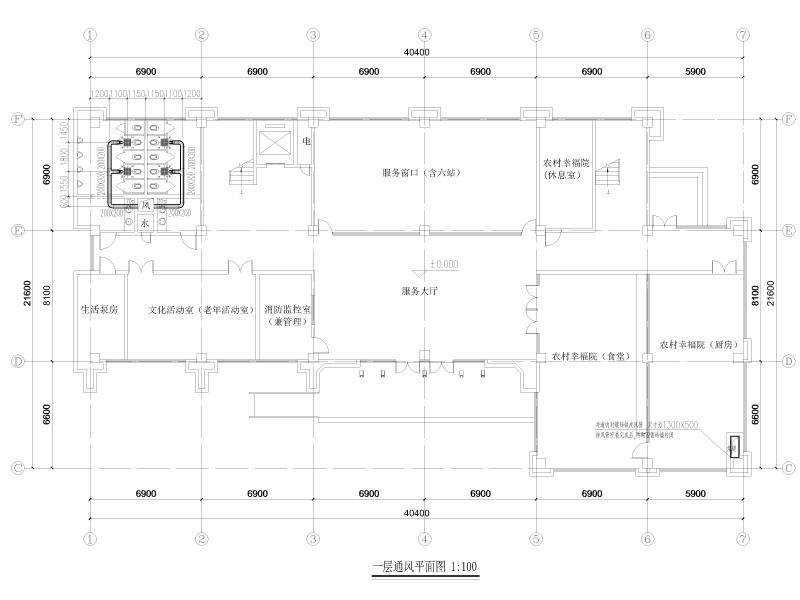

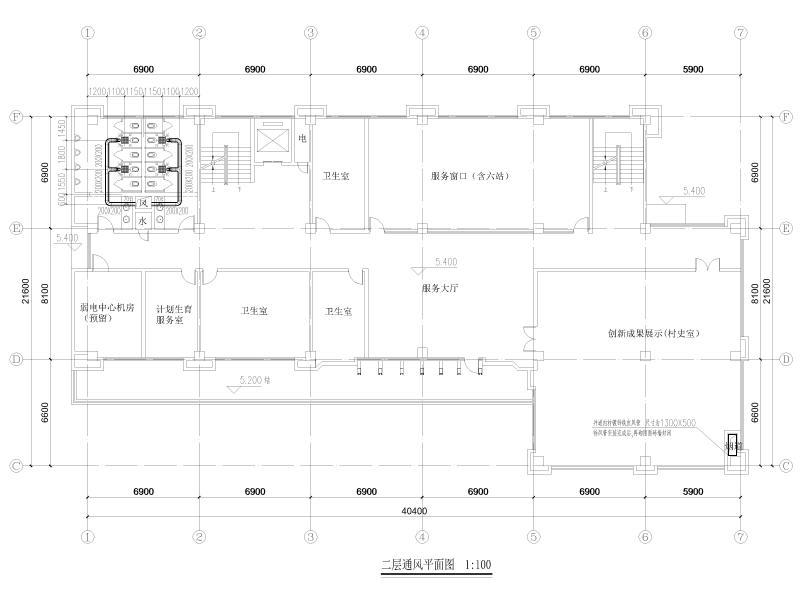

部分图纸展示：
