3层村级文化活动中心通风设计CAD施工图纸2020

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：文化
  • 建筑高度类型：多层建筑
  • 建筑设计面积：520.38平方米
  • 建筑地上层数：3层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 设计内容：通风,防排烟
  • 项目所在地：贵州
项目概要：
工程名称：白云区小山村村级文化活动中心建设项目，建设地点：贵州省。主要功能：办公楼，建筑设计面积：520.38m2,层数：3F，建筑高度：12.1m,建筑性质：多层公共建筑。抗震设防6级。耐火等级：一级。

设计范围：
1、防排烟系统设计；
2、通风系统设计。
3、厨房排油烟设计由厨房深化单位进行二次深化设计。

图纸展示：

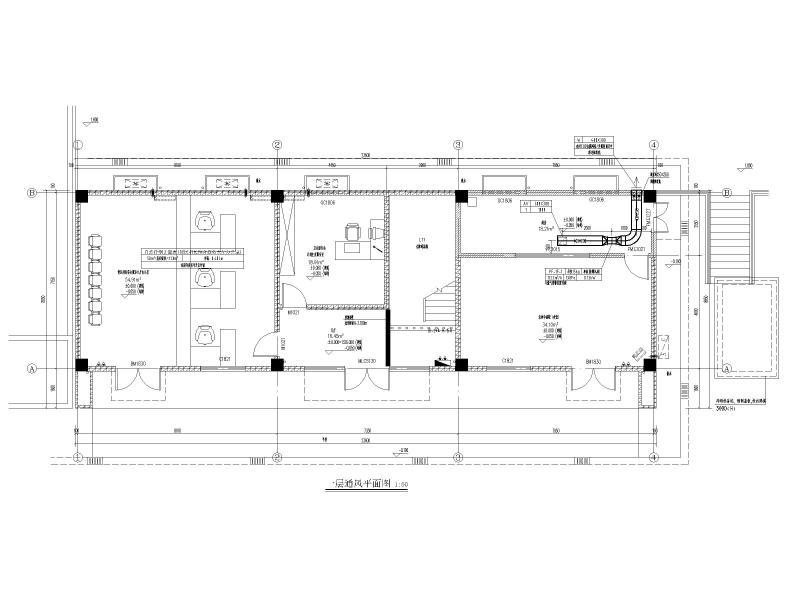

一层通风平面图

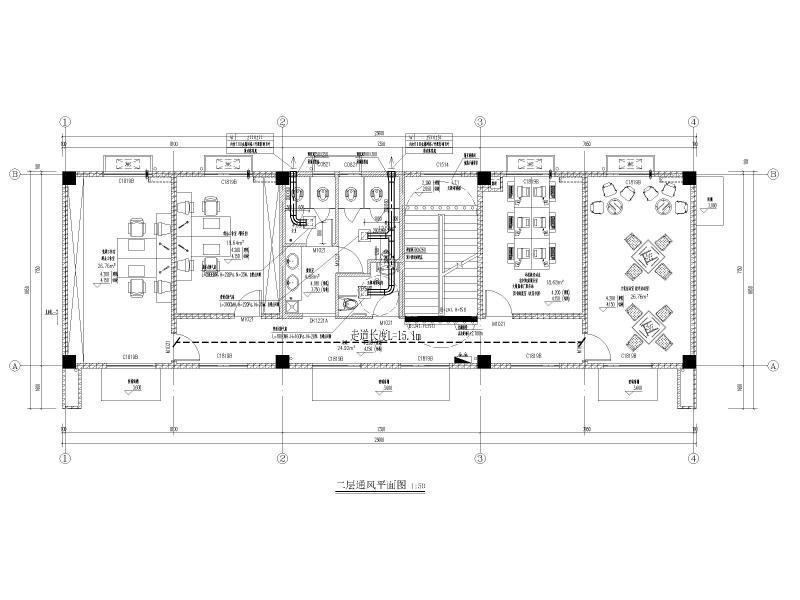

二层通风平面图

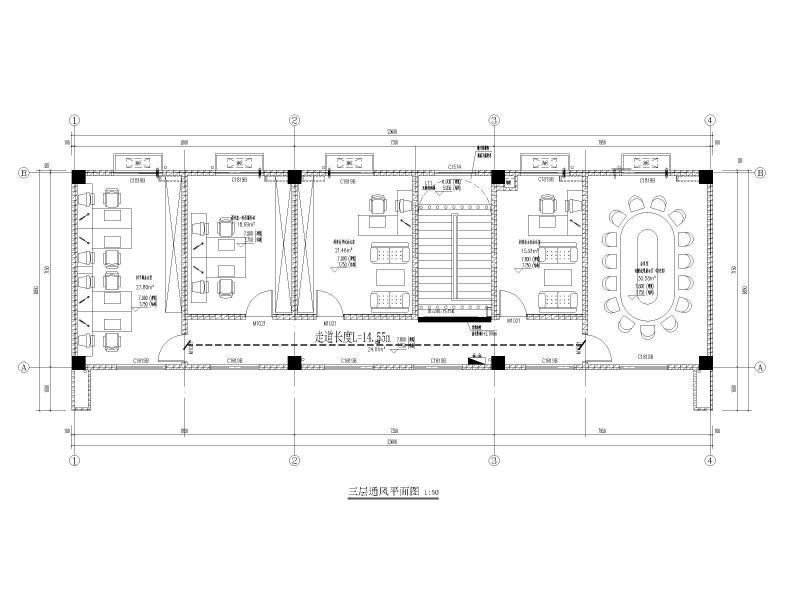

三层通风平面图

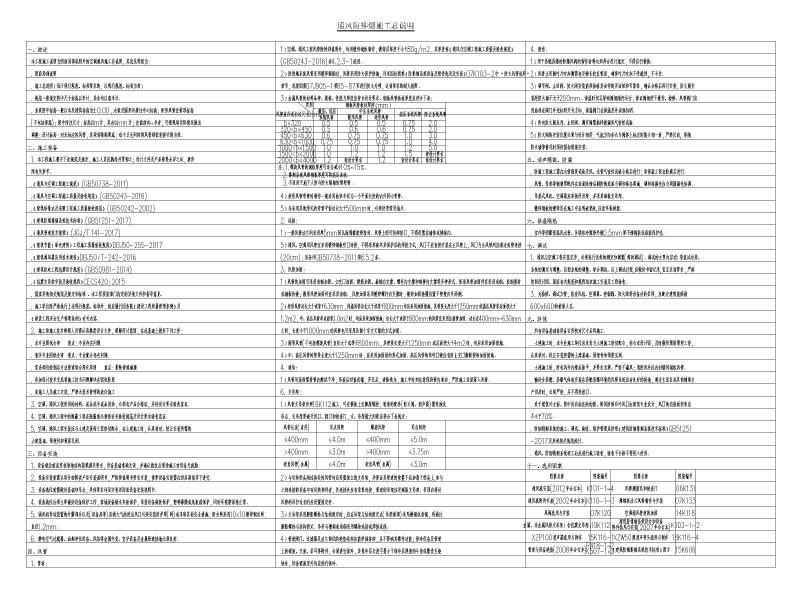

通风防排烟施工总说明

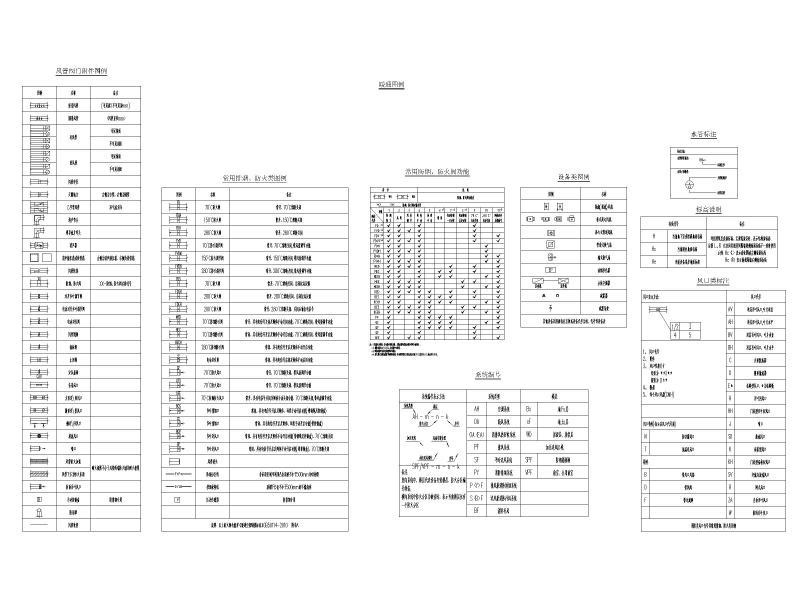

暖通图例

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
  • 文化活动中心设计 - 1
    文化活动中心设计 - 1
  • 文化活动中心设计 - 2
    文化活动中心设计 - 2
  • 文化活动中心设计 - 3
    文化活动中心设计 - 3
  • 文化活动中心设计 - 4
    文化活动中心设计 - 4
  • 文化活动中心设计 - 5
    文化活动中心设计 - 5
以上是部分截图，请下载附件后查看完整高清内容
