3层村级文化活动中心给排水设计CAD施工图纸2020

搜索更多资源
  • 建筑类别：文化
  • 建筑高度类型：多层建筑
  • 建筑地上层数：3层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,灭火器配置系统
  • 供水方式：市政供水
  • 排水体制：雨污分流
  • 消火栓用水量室外(L/S)：15
  • 项目所在地：贵州
  • 设计详细说明：有
项目概要：
该项目位于贵阳市白云区牛场布依族乡小山村，本建筑为：多层民用办公建筑。防火分区：按楼层和最大防火分区面积共分为1个防火分区，布置详平面图。本建筑±0.000相当于绝对标高1326.00m。

设计范围：
1．包括本建筑范围内的给水系统、污,废水排水系统以及建筑灭火器配置等。
2．该项目厨房等区域布置详二次装修。

部分图纸展示：

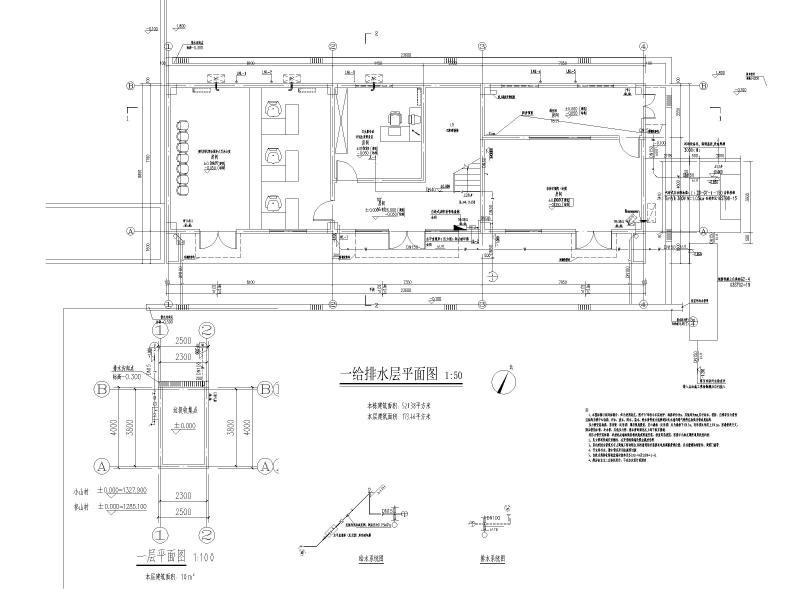

一层给排水平面图

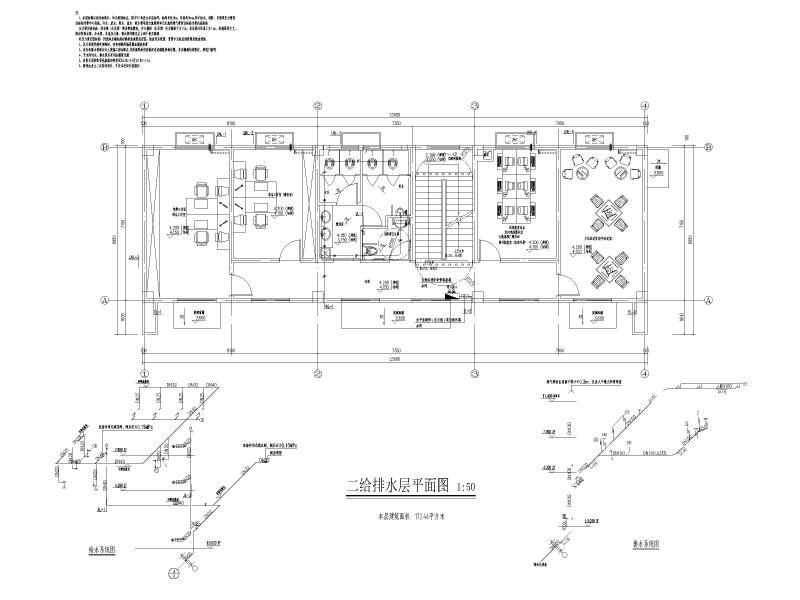

二层给排水平面图

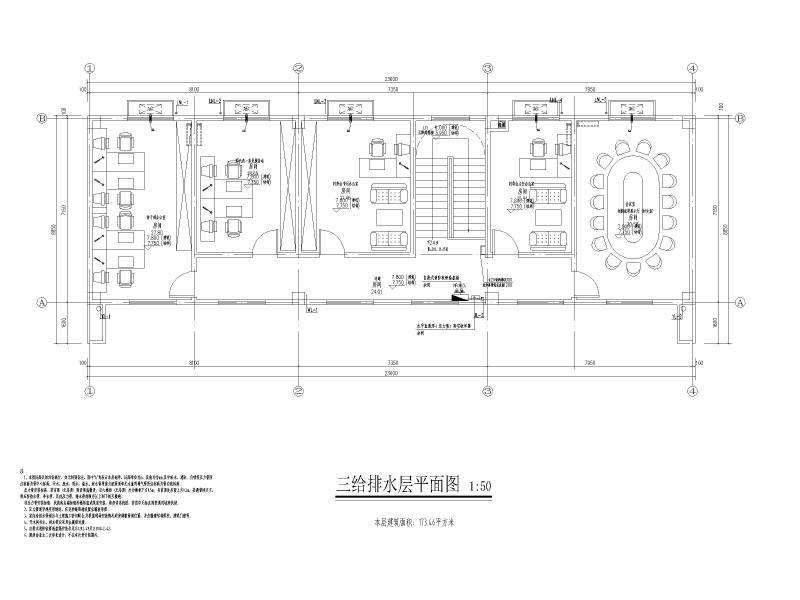

三层给排水平面图

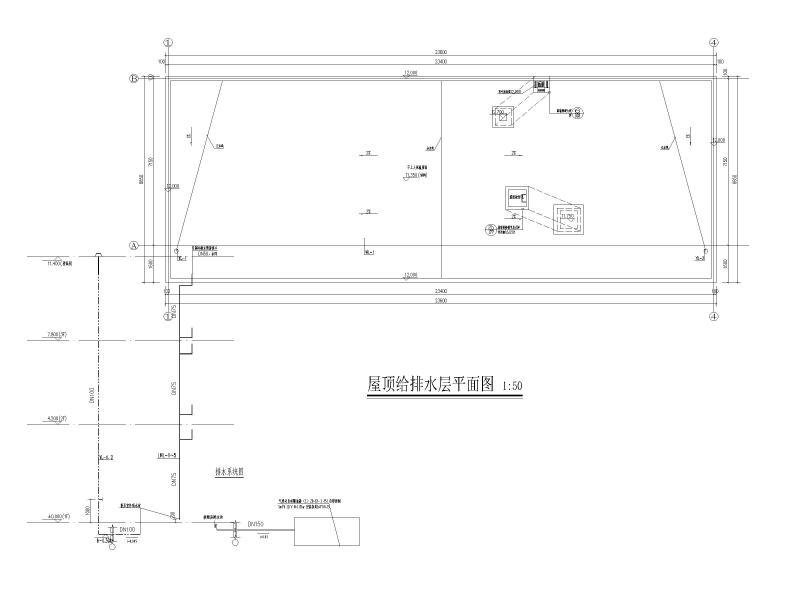

屋顶给排水平面图

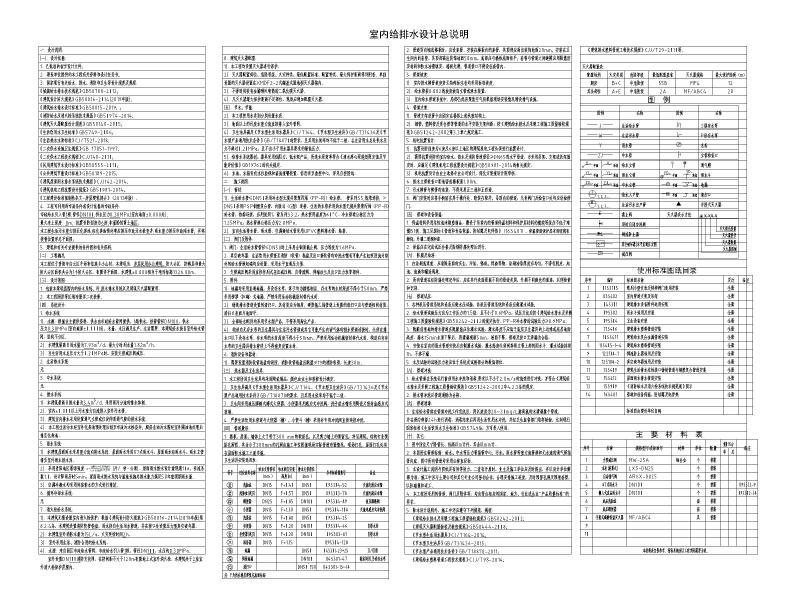

室内给排水设计总说明

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
  • 给排水设计施工图 - 1
    给排水设计施工图 - 1
  • 给排水设计施工图 - 2
    给排水设计施工图 - 2
  • 给排水设计施工图 - 3
    给排水设计施工图 - 3
  • 给排水设计施工图 - 4
    给排水设计施工图 - 4
  • 给排水设计施工图 - 5
    给排水设计施工图 - 5
以上是部分截图，请下载附件后查看完整高清内容
