村级文化活动中心给排水施工图纸cad平面图及系统图
-
建筑类别：办公
-
建筑高度类型：多层建筑
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统
-
供水方式：市政供水
-
排水体制：雨污分流
-
项目所在地：贵州
项目概要：该项目
贵州省村级文化活动中心
给排水施工图
2020
，本建筑为：多层民用办公建筑。防火分区：按楼层和最大防火分区面积共分为1个防火分区，布置详平面图。本建筑±0.000相当于绝对标1326.00m。
设计范围：
包括本建筑范围内的给水系统、污,废水排水系统以及建筑灭火器配置等。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
二给排水层平面图 -

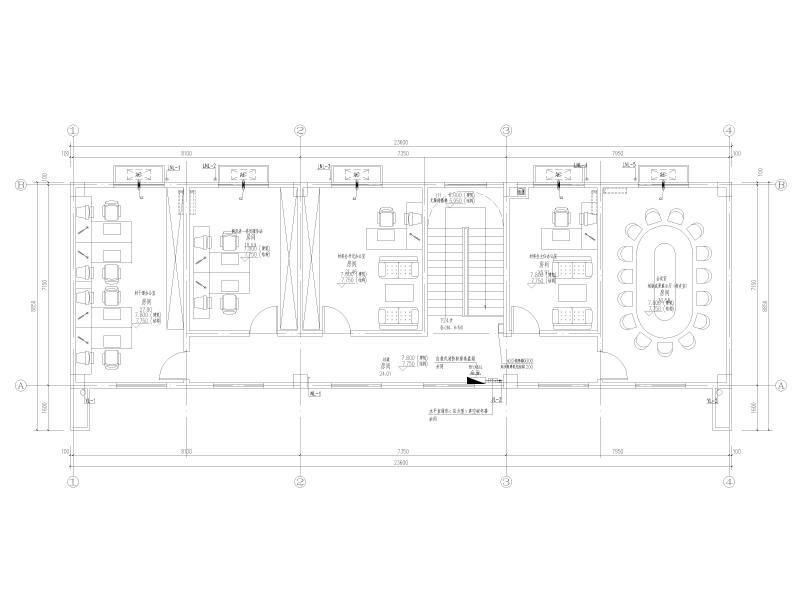

三给排水层平面图 -

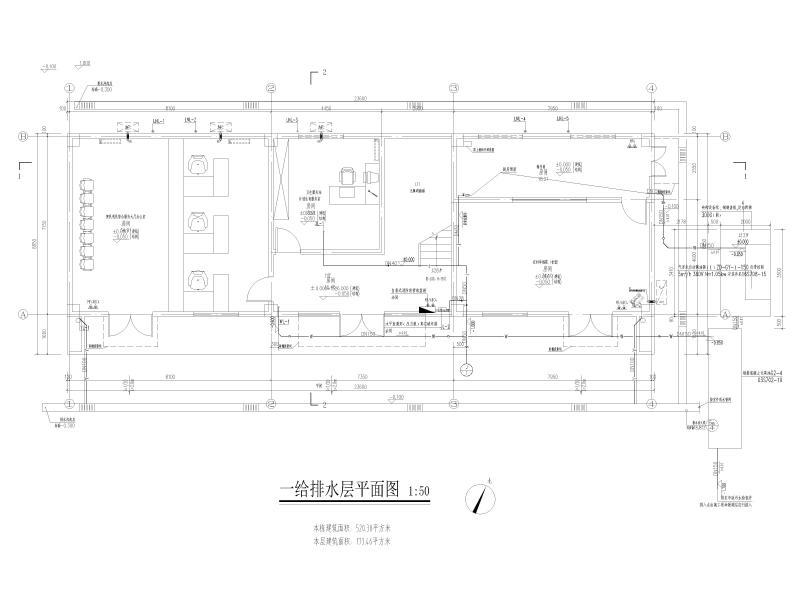

一给排水层平面图 -

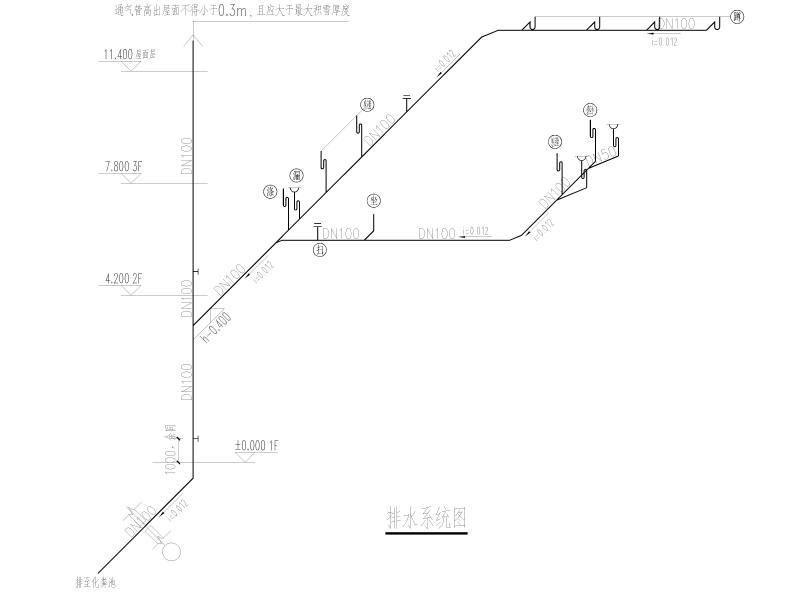

排水系统图 -
排水系统图2
以上是部分截图，请下载附件后查看完整高清内容
