高层综合体住宅通风防排烟设计CAD施工图纸2020

项目概要：

工程名称：贵州广电大数据园区综合体及贵州广电大数据园区综合体（一期）建筑性质：住宅。设计规模：地上16层，高度52.65m。03-2/4/6/8号楼地上总建筑设计面积：24144.72m2，每栋均为6036.18m2。该资料范围仅为03-2/4/6/8号楼部分，其余部分详各单体暖施。

设计范围：

1 地下室、设备用房、各卫生间等平时通风。

2 防排烟系统。

部分图纸展示：

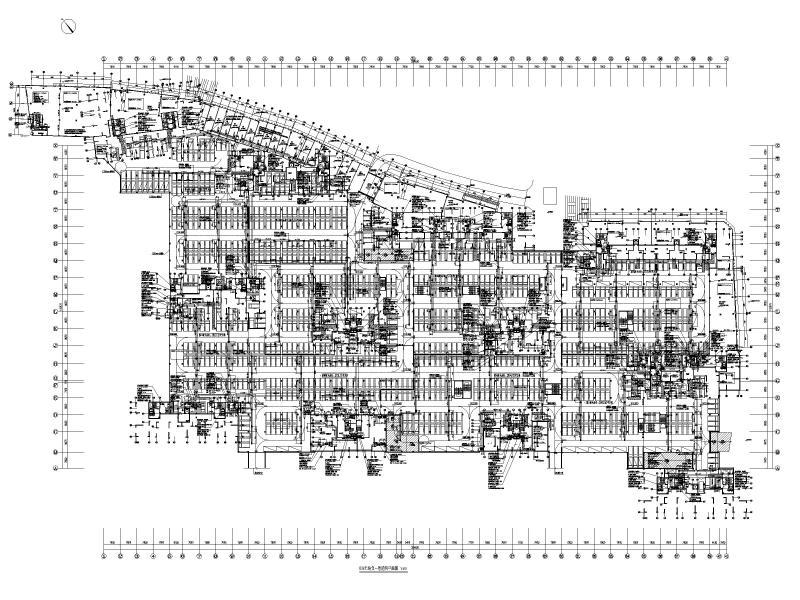

03#地块负一层通风平面图

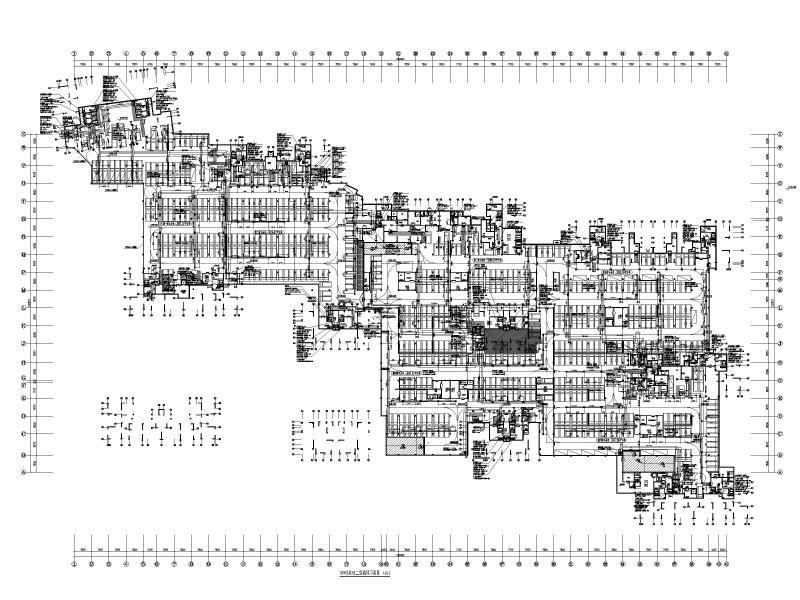

地块负二层通风平面图

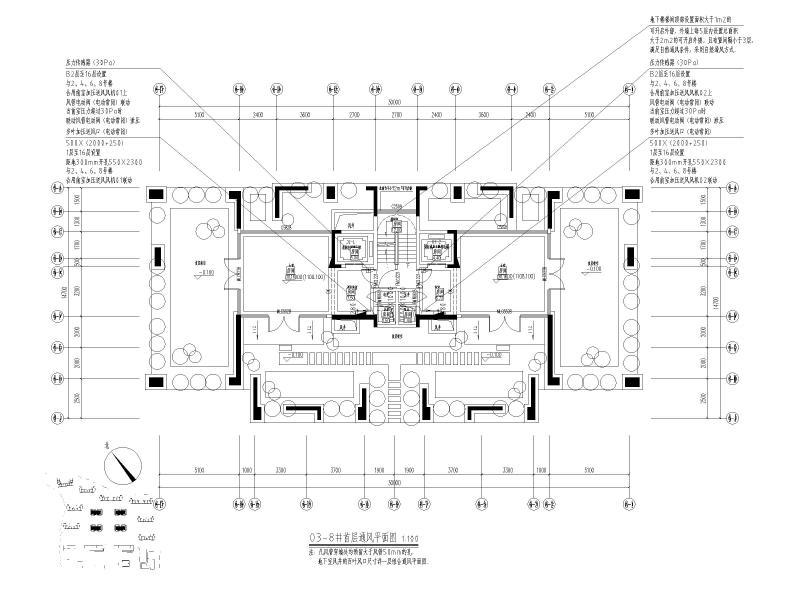

03-8#首层通风平面图

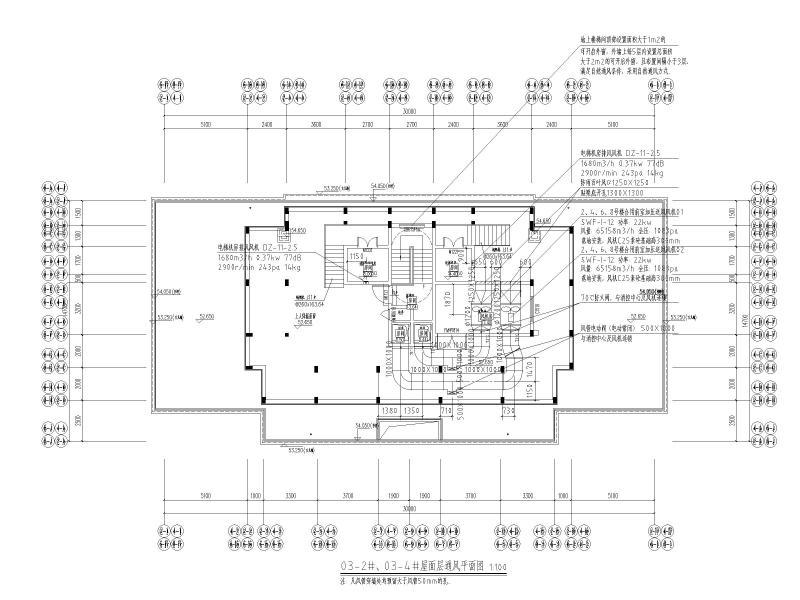

03-4#屋面层通风平面图

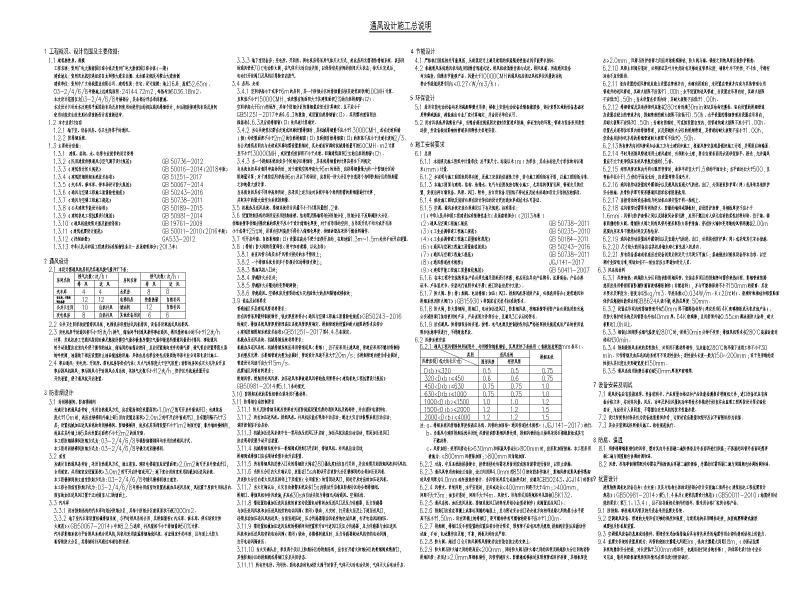

通风设计施工总说明

加压送风系统图

加压送风系统图2
