一份2层体育中心给排水.消防CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：体育建筑
• 建筑层数：多层建筑
• 地上楼层：2层
• 设计阶段：施工图设计
• 供水方式：市政供水,水池水塔
• 供水分区：无
• 污废水排水体制：分流
• 设计内容：给水系统,热水系统,污水排水系统,废水排水系统,雨水排水系统,消火栓系统,喷淋系统
• 地下室：无
• 设置场所火灾危险等级：中危险级Ⅰ级
• 参考图纸：20-50张
• 设计年代：近代

附件详情

设计范围：本单体工程的室内给水、热水、循环水处理、排水及消防设计、室外部分给排水设计
管道系统：该项目设有生活给水系统.生活热水给水系统.游泳池循环给水系统.生活废污水系统、雨水系统、消火栓系统.自动喷水系统、大空间主动喷水系统,移动式灭火器.

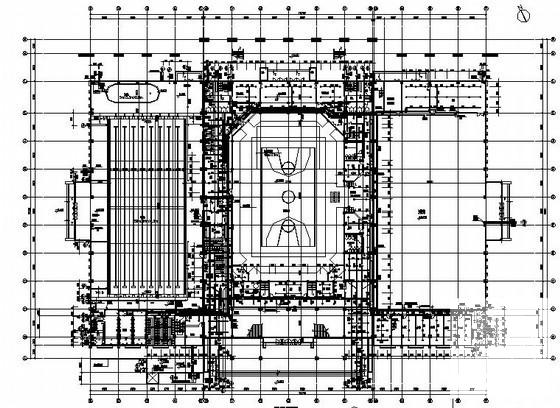

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
