3层租赁市场办公楼给排水CAD施工方案图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 地上层数：3层
• 出图日期：2010
• 设计阶段：施工图设计
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,消火栓

附件详情

该项目为某租赁市场(A区)办公楼、宿舍，商业门面多层建筑。、该项目设计内容包括给水系统、排水系统、雨水系统、灭火器配置。

、该项目由市政管网直接供水，采用下行上给式。、排水采用污废合流，经生化池处理后排入市政排水管。、该项目设独立的雨水系统，屋面雨水排入室外雨水管，阳台排水排入雨水管。、该项目室外消防给水管与生活给水管合并设置。

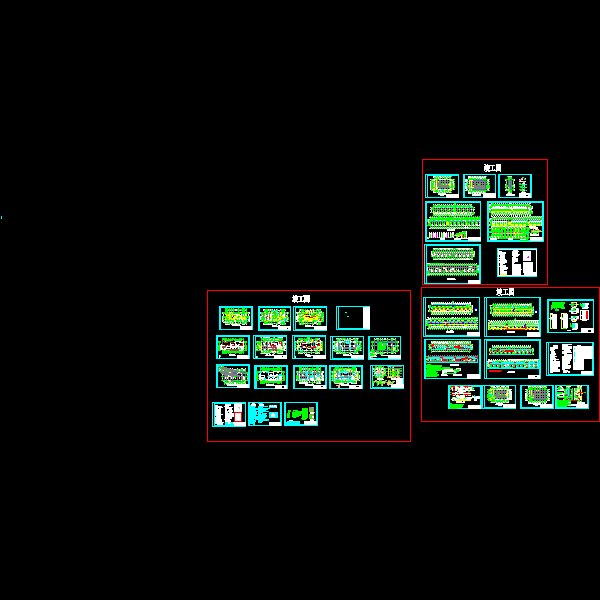

第 1 张图
