9层公安局办公楼给排水CAD施工方案图纸(室外消火栓用水量)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 地上层数：9层
• 出图日期：2008
• 设计阶段：施工图设计
• 供水方式：市政供水, 变频供水设备
• 供水分区：两区
• 污废水排水体制：分流
• 设计内容：给排水, 热水, 消火栓, 自动喷水, 气体灭火
• 设置场所火灾危险等级：中危险级Ⅰ级

附件详情

该项目为地上九层（另有架空层一层）的综合楼。1)四层以下由市政供水管直接提供，四层及以上由水箱 变频加压装置供水。2)太阳能热水系统根据甲方要求，用于夏天（冷水温度取15°c）定时供应（每晚6:30~8:00)。 采用电辅助加热（三层15KW，九层10KW），预热时间约3h。自动控制系统由厂家设计安装。排水系统：1）室内污、废分流。2）地面以上生活污废水重力流排出室外，集水井废水经污水提升装置提升后排出。3）厨房含油废水经隔油池、生活污水经化粪池处理后与其他废水一并排入市政下水管。雨水系统：屋面雨水、空调冷凝水有组织排放，与场地雨水一起收集后排入市政雨水管。消火栓系统：1）该项目设消火栓给水系统。设计室内消火栓用水量30L/S，每支水枪最小流量5L/S。室外消火栓用水量30L/S。2）室外消火栓给管网与市政生活给水给水管网共用，在用地范围内布置成环状，室外消火栓设置 间距不大于120米。3）在架空层设消防水池、消防水泵，屋顶设18T消防水箱。4）在消防水泵内设消火栓、自喷系统合用增压稳压设备一套。5）动压大于0.50MPa处采用减压稳压消火栓。自喷系统：1）该项目设自喷给水系统，用水量30L/S。2）自喷泵、湿式报警阀组设置在架空层消防泵房内。3）吊顶区域采用吊顶型喷头向下安装，其余区域采用标准型喷头垂直向上安装。气体灭火系统： 在七层发电机房，六层主机房、档案室，架空层变配电室设AS600S型气溶胶灭火系统。

第 1 张图

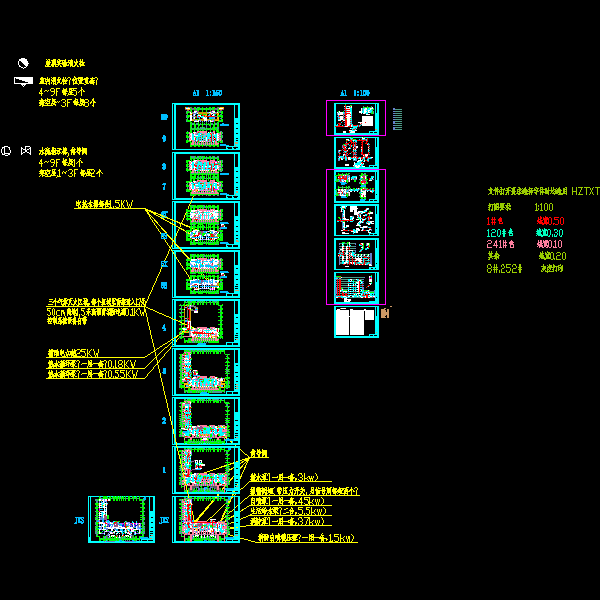

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
