一份18层高档住宅楼给排水CAD施工图纸(室外消火栓用水量)

kkll9988 · 发表于 2020-2-18 08:53:12

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑地上层数：18层
图纸设计深度：施工图
参考图纸：19张
生活供水设计：生活给水系统
排水设计：污水系统,废水系统
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
供水分区：两区

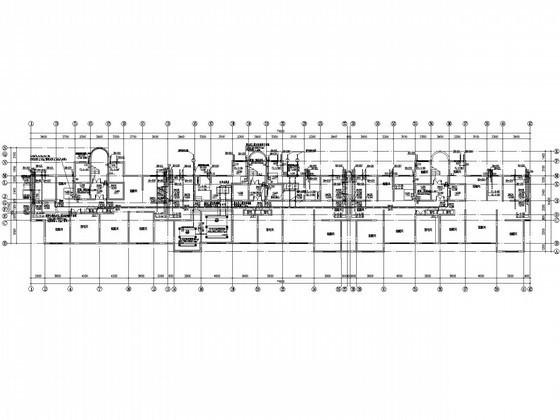

附件详情

一 .生活给水系统设计

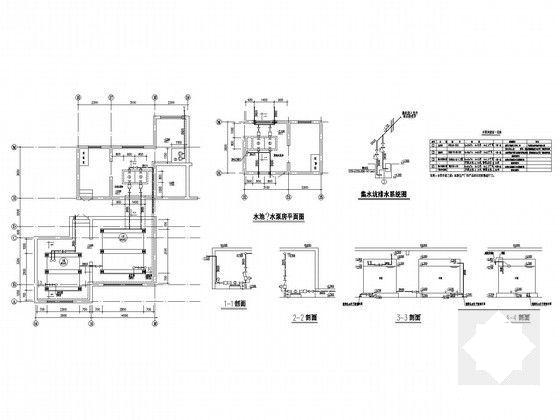

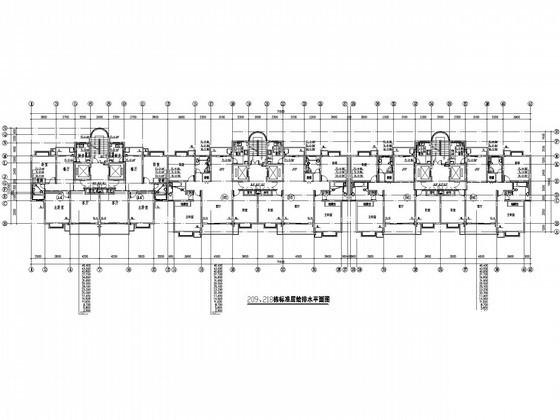

(1) 本建筑物生活给水采用水池—水泵—屋顶水箱联合供水；生活水泵房设在其半地下室内。

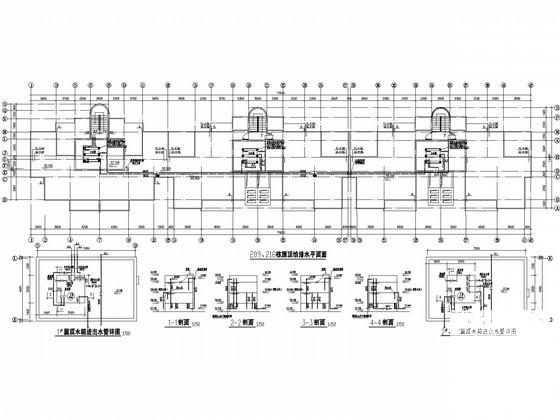

(2) 本建筑物给水分区，10~跃层上层由屋顶水箱供水，1~9层由屋顶水箱减压供水

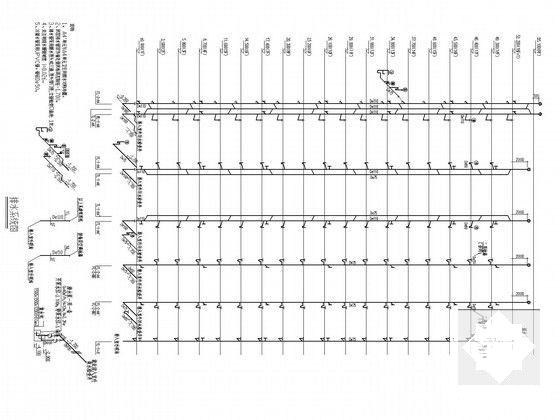

二.排水系统
室内污废分流，排出室外后合流。污、废水立管设专用通气管。底层污、废水单独排出。室外雨、污水分流。

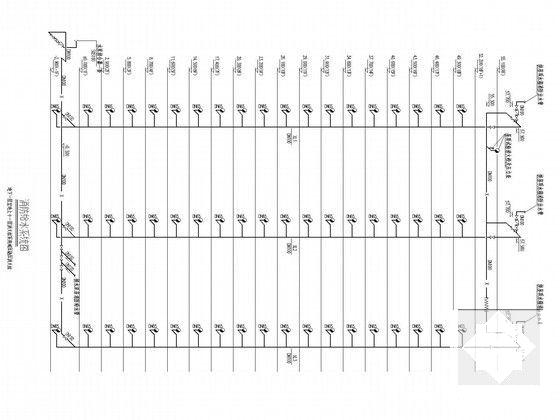

三. 消防系统
(1)本建筑物设临时高压消火栓消防，屋顶水箱共储存10min用水量，消防泵设在半地下室，消防时由设在消火栓箱内的启动按纽启动。
(2)设计数据：室内消火栓用水量10L/S，室外消火栓用水量15L/S。
(3)消防箱采用组合式室内消防箱，每套消防箱内设二具磷酸铵盐干粉灭火器。
(4)半地下室~地上十一层设减压稳压消火栓。
