5层景区住宅楼给排水CAD施工图纸(室外消火栓系统)(dwg)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：7张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：20
• 项目地址：山西

附件详情

• 设计说明
• 资料目录
• 给排水设计施工说明
• 一层给排水平面图
• 二层给排水平面图
• 三至五层给排水平面图
• 屋顶给排水平面图
• 给水系统图
• 排水系统图

附件详情

项目概要：该项目位于山西，是一栋旅游景区一栋住宅楼，地上5层，耐火等级为二级。
设计范围：生活给水系统、排水系统、以及建筑灭火器的配置。
编制于2014年，共计7张图纸

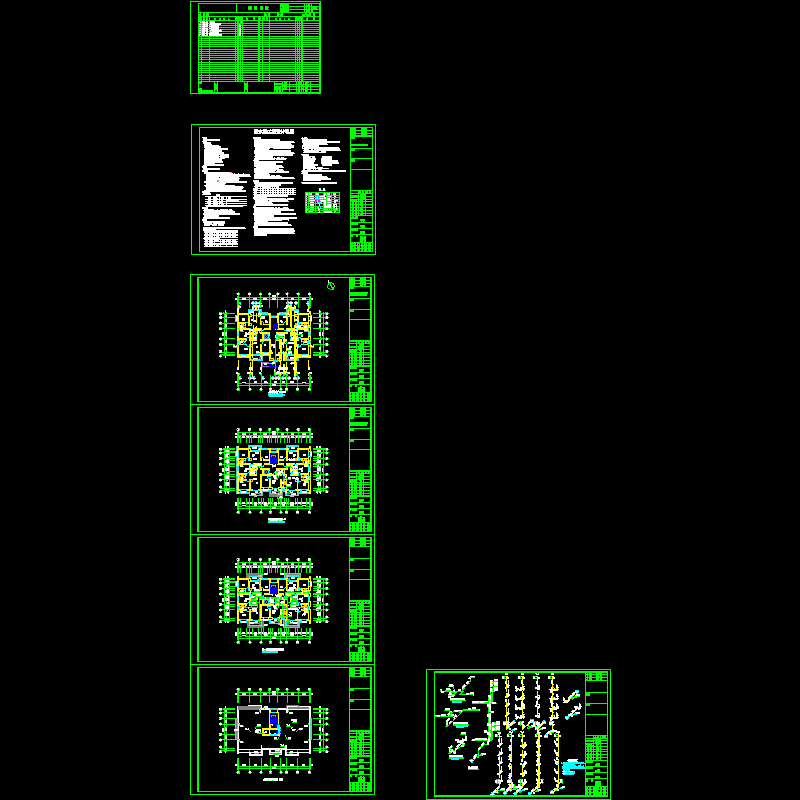

屋顶层给排水平面图
