公共租赁住房给排水施工大样图2020cad平面图

项目概要：该项目为 贵州省公共租赁住房 给排水施工图 2020 ，总建筑面积约为16629.6 平方米 。该项目含二类高层住宅、Ⅲ类地下车库。该项目建筑耐火等级为二级，抗震设防烈度为6度，最大消防用水量按Ⅲ类汽车库设计。

设计范围：

该项目红线范围内的室内给水系统、污废水排水系统、雨水及冷凝水排水系统、消火栓系统、自动喷水灭火系统、气体灭火系统及建筑灭火器配置，以及室外给排水总图设计；室外最后一个雨水、污水检查井至市政雨水、污水检查井管段及给水总阀门井至市政给水接驳位置管段由甲方委托相关市政专业设计，不在该资料范围内。

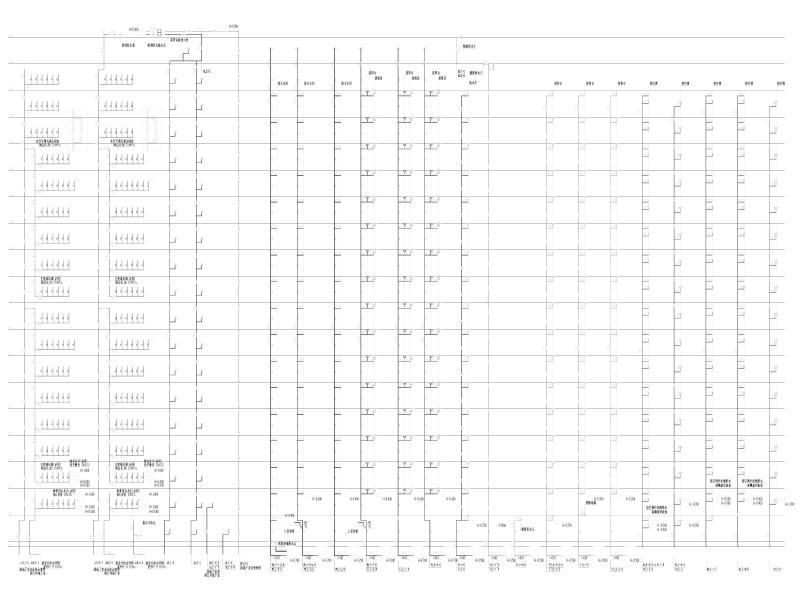

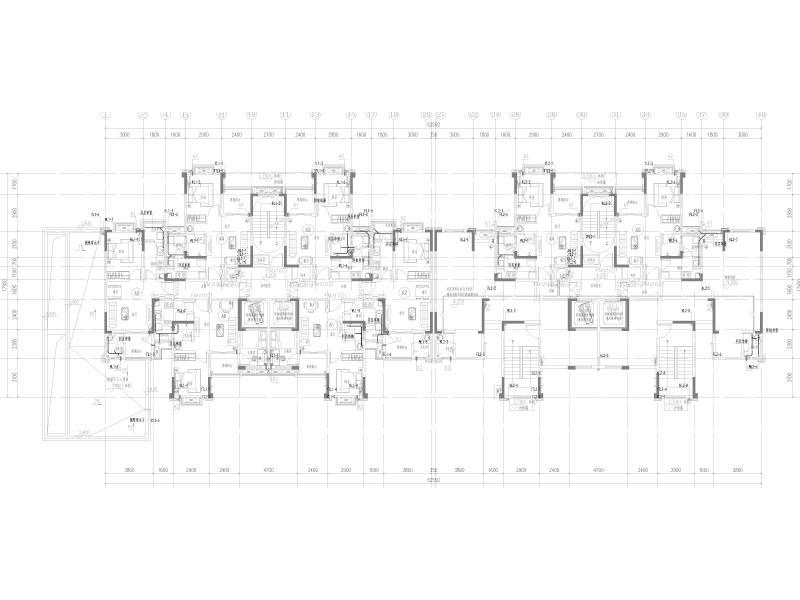

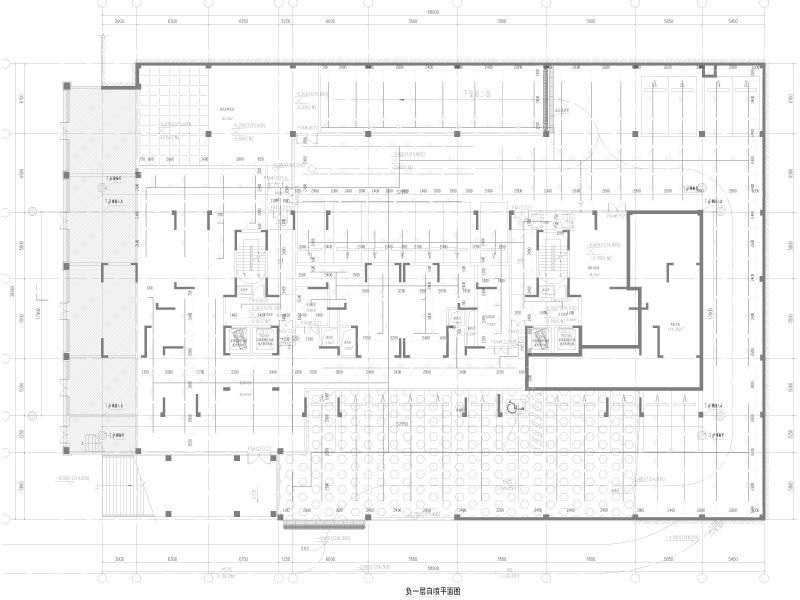

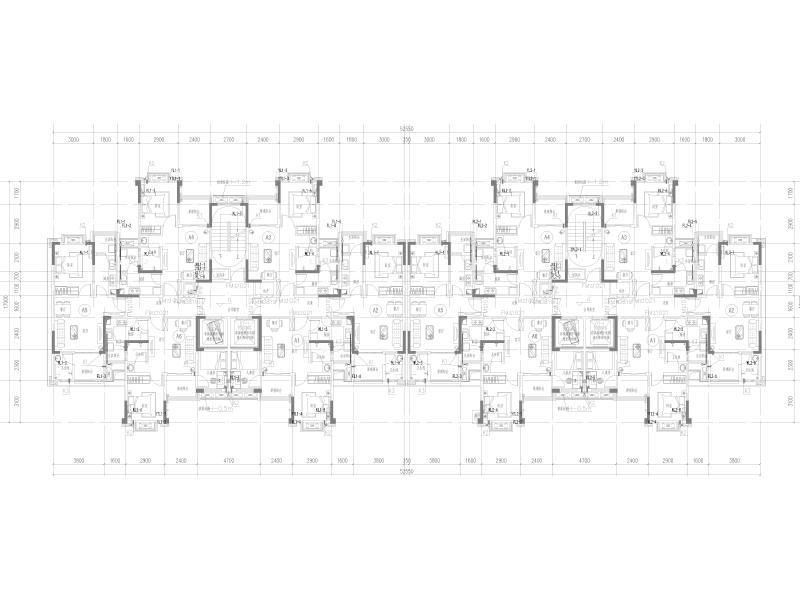

部分图纸展示：
