一份2层安置房给排水消防CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：50987.38平方米
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：58张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 雨水重现期：50年
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：10
• 大样节点：厨房,卫生间
• 项目所在地：重庆

附件详情

• 给排水设计与施工总说明
• 给水排水系统原理图
• 厨卫大样图
• 屋顶给水排水平面图
• 标准层给水排水平面图

附件详情

设计范围：该资料范围包括红线以内的生活给水系统、生活污水系统、雨水系统、消火栓给水系统、自动喷水给水系统、气体灭火系
生活给水系统：
该项目给水管采用下行上给式管道系统。本小区给水系统不分区，根据水厂提供的水压情况并结合本小区各建筑物建筑
生活污水：
该项目排水采用污水、雨水分流制。

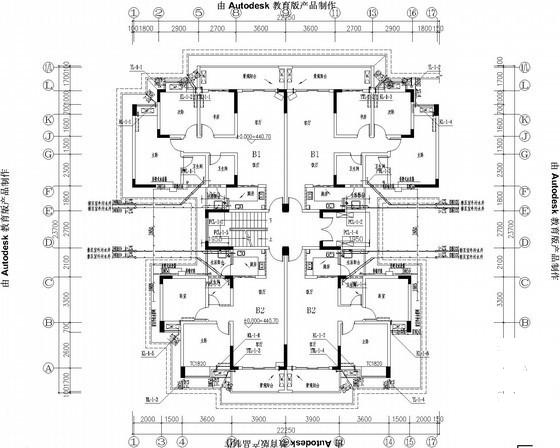

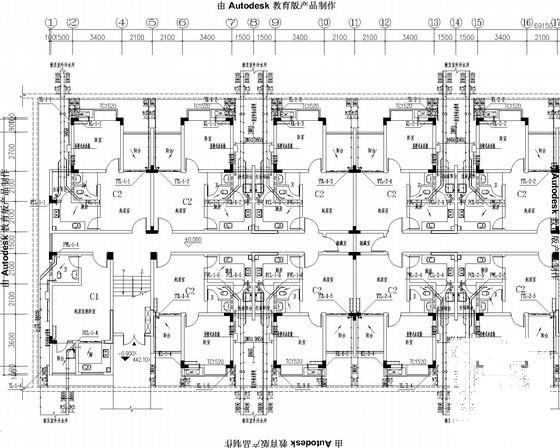

给排水平面图

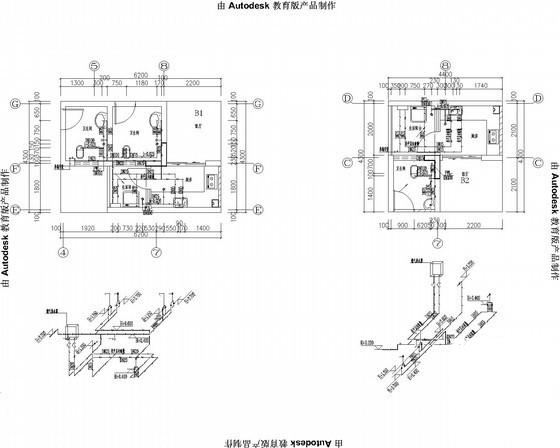

厨卫大样图

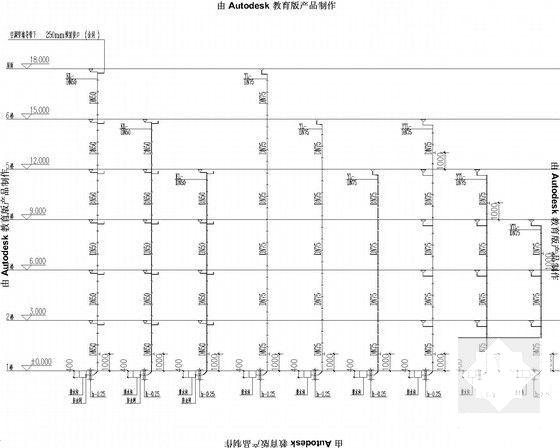

排水系统原理图

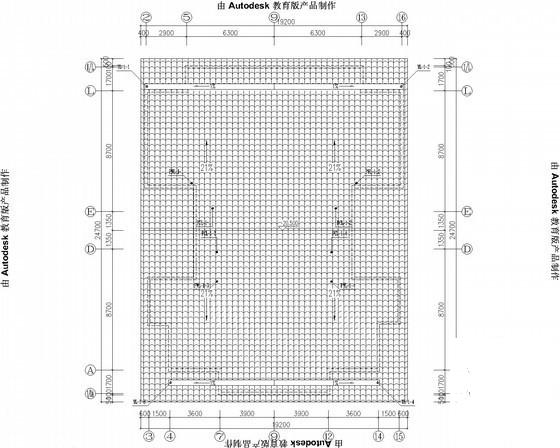

屋顶给排水平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
