[地下室人防]23层安置房工程建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

1803

积分

超级版主

Rank: 8Rank: 8

积分
1803
发表于 2020-1-22 21:56:19 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 住宅类型(型体):板式
  • 商业:无
  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 项目所在地:浙江
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:39张
  • 建筑设计面积:14209.57平方米
  • 占地面积:2655.68平方米
  • 容积率:5.28平方米
  • 建筑密度:22.1%
  • 绿化率:11.2%
  • 建筑高度:72.7m
  • 地上层数:23层
  • 设计效果图:无

附件详情

该资料为[温州]某二十三层安置房工程 建筑施工
占地面积:2655.68m2,建筑设计面积:计入容积率:14209.57m2,不计入容积率:3526.86m2,建筑高度二十三层,72.7米,88户。机动车停车数量103辆,建筑占地面积:585.93m2,计入容积率建筑设计面积:14209.57m2,居住面积:13739.65m2,商业用房:162.21m2,配套公建面积:307.71m2,配电间86.66m2,弱电间6.69m2,消控中心14.56m2,物业管理199.8m2,不计入容积率建筑设计面积:3526.86m2,地下室建筑设计面积:3526.86m2,汽车库面积2726.59m2,非机动车库面积287.71m2,设备用房及其他512.56m2。
地下室人防面积:1174m2,容积率:5.28,建筑密度:22.1%,知名地产面积:297.77m2,知名地产率11.2%
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共39张图纸

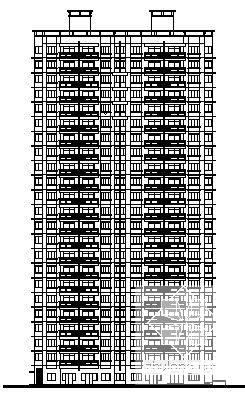

建筑地下室人防工程 - 1
第 1 张图

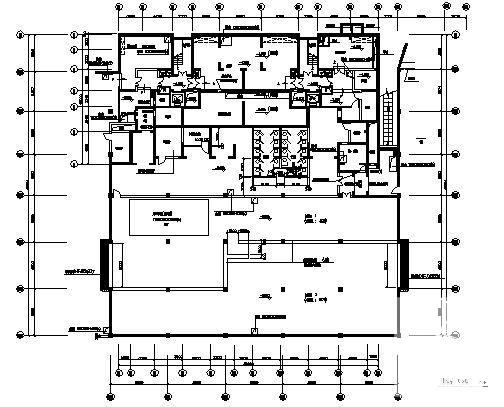

建筑地下室人防工程 - 2
第 2 张图

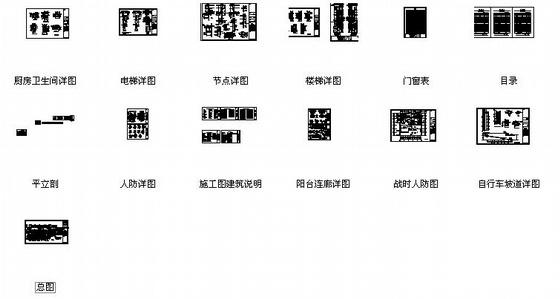

建筑地下室人防工程 - 3
第 3 张图

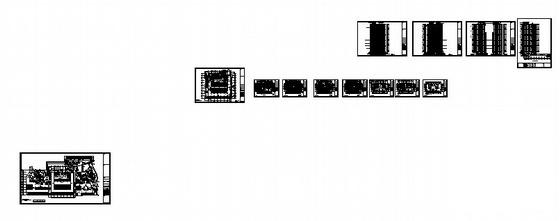

建筑地下室人防工程 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
