11层安置房给排水CAD施工大样图
- 设计详细说明：无
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：11层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：10张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：机房排水
- 消防设计：室内消火栓系统,喷淋系统
- 供水设备：高位水箱
- 供水方式：市政供水
- 大样节点：水箱,泵房,卫生间
附件详情
- WT-1 设计施工说明 材料统计表
- W-1 地下一层平面图 地下一层喷淋图
- W-2 一层喷淋平面图
- W-3 一层平面图
- W-4 二-十一层平面图
- W-5 屋顶层平面图
- W-6 卫生间大样图 给水系统展开图
- W-7 泵房大样图
- W-8 店面给水系统展开图 泵房大样系统图 屋顶水箱系统展开图
- W-9 喷淋系统展开图 给水、排水、消火栓、冷凝水系统展开图
- W-10 排水系统展开图
附件详情
该建筑地下一层，地上十一层，包括有给排水系统及消防喷淋系统。
这份参考资料主要包括各层给排水平面图、各层喷淋平面图、各系统图及卫生间、泵房大样图 等。
这份参考资料缺设计说明和材料设备表。
2
3
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

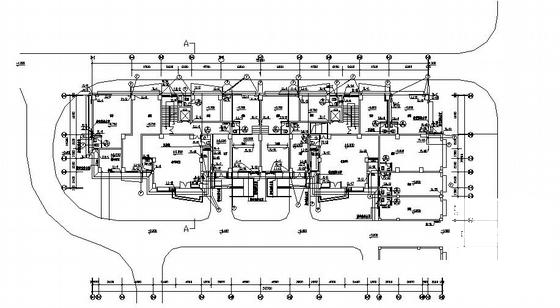

给排水大样图 - 1 -

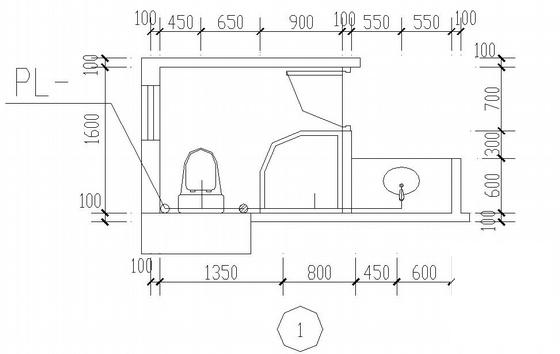

给排水大样图 - 2 -

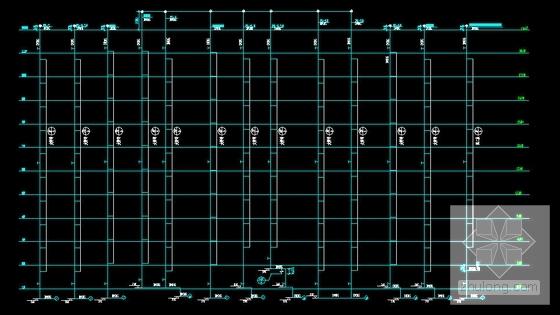

给排水大样图 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-15
- 评论次数：0
- 浏览次数：0
- 文件大小：0.82 MB
- 收藏次数：0
-
文件名称：
附件-995789559895078088.rar
