一份24层安置房建设工程给排水消防CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：11865平方米
• 建筑地上层数：24层
• 图纸设计深度：施工图
• 参考图纸：33张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统
• 排水体制：污废分流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：20
• 大样节点：厨房
• 项目所在地：浙江

附件详情

• 室内给排水设计施工说明及图例
• 给排水平面图
• 机房平面图
• 门卫平面系统
• 喷淋平面图
• 消火栓管道系统图
• 给水管道系统图
• 污废水管道系统图
• 厨房排水管道系统图
• 阳台废水管道系统图
• 雨水管道系统图

附件详情

建筑高度76.4米，建筑面积11865平方米。设计内容包括：生活给水系统、生活排水系统、雨水系统、消火栓给水系统、灭火器系统、热水系统、自动喷淋灭火系统、气体灭火系统。
，共33张。

污水管道系统图

空调排水管道系统图

消防管道系统图

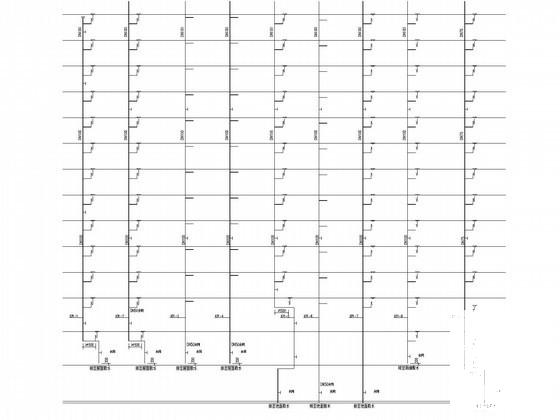

第 1 张图

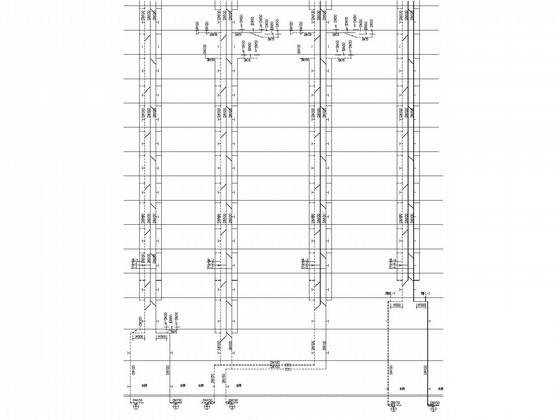

第 2 张图

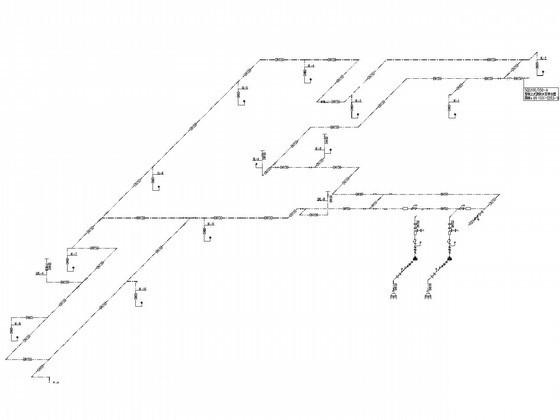

第 3 张图

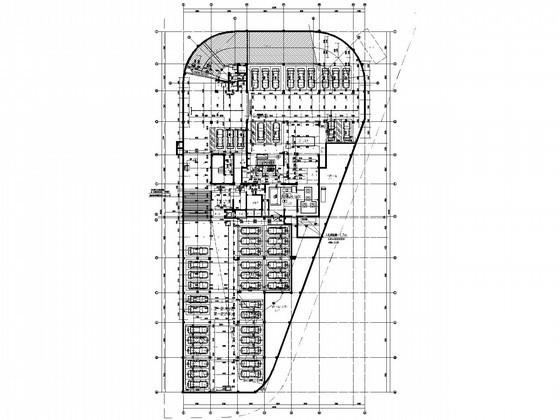

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
