11层剪力墙公共租赁房电气及消防施工CAD图纸

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：15687平方米
  • 建筑地上层数：11层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 负荷等级：三级
  • 防雷等级：第二类
  • 火灾保护分级：二级
  • 接地方式：TN-C-S
  • 强电设计：低压配电,电气照明,建筑物防雷,接地安全
该附件为十一层剪力墙结构公共租赁房电气及消防施工
一 .建筑概况:
该建筑为怡园、锦园公共租赁房3、5、6#栋,属多层建筑,耐火等级二级,框架结构,建筑面积约15687平方米,建筑高度约23.4米。
二、设计范围
1 . 220/380V配电及照明系统。
2 . 建筑物防雷、接地系统及安全措施。

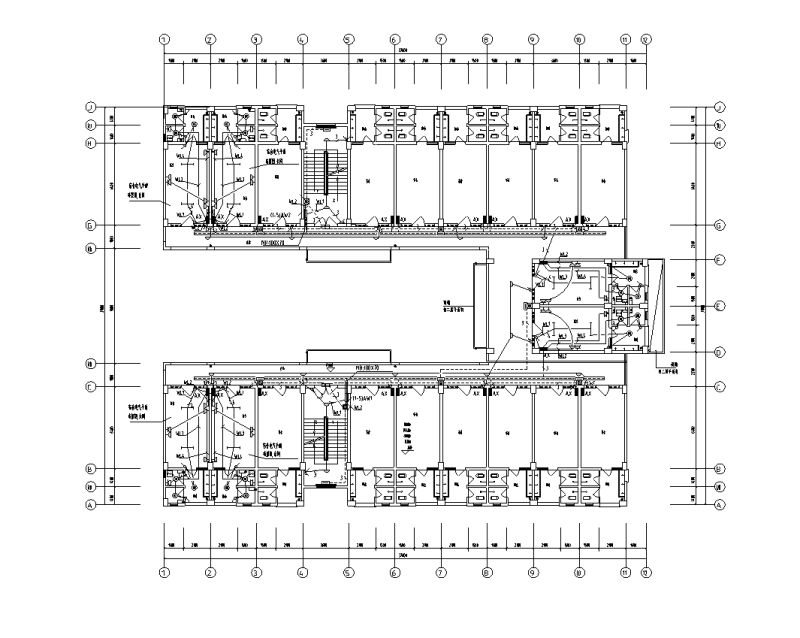

二--六层电气平面图

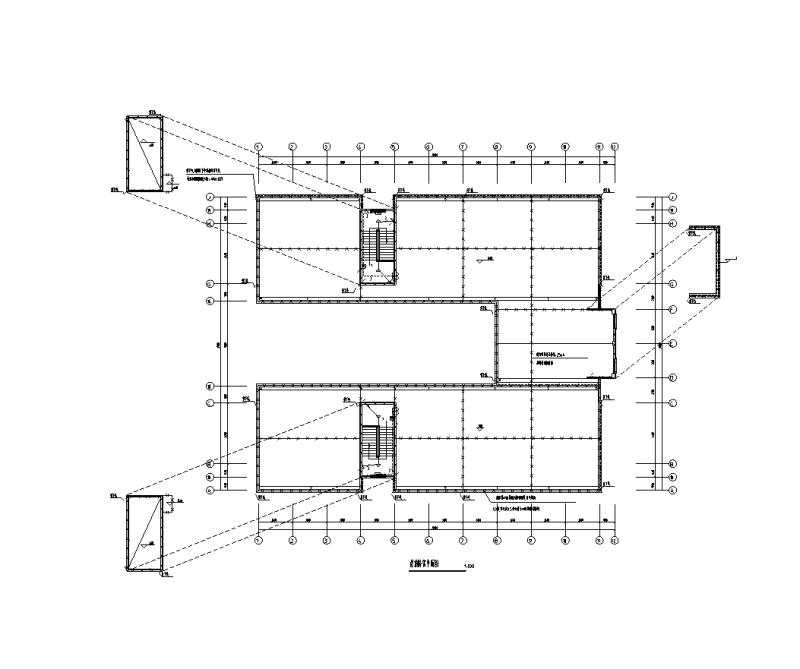

屋顶防雷平面图

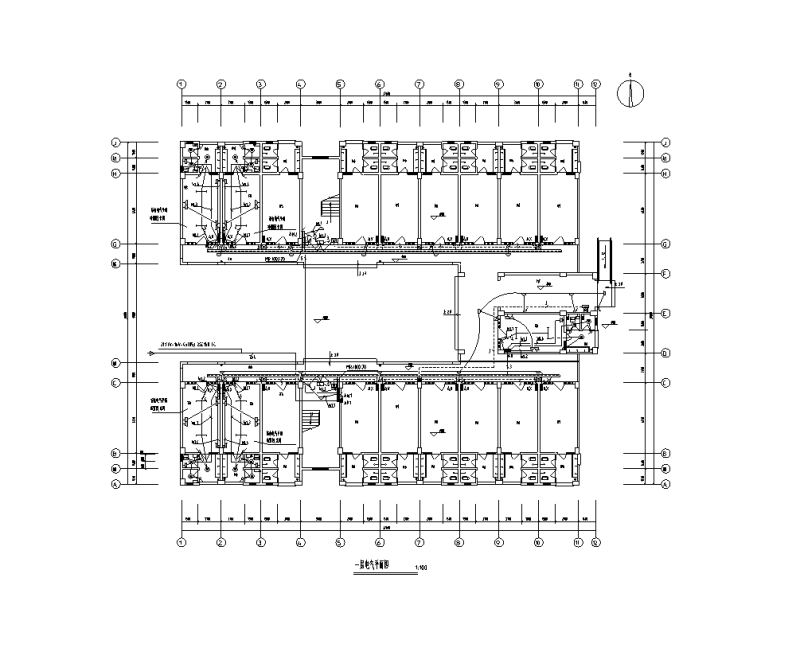

一层电气平面图

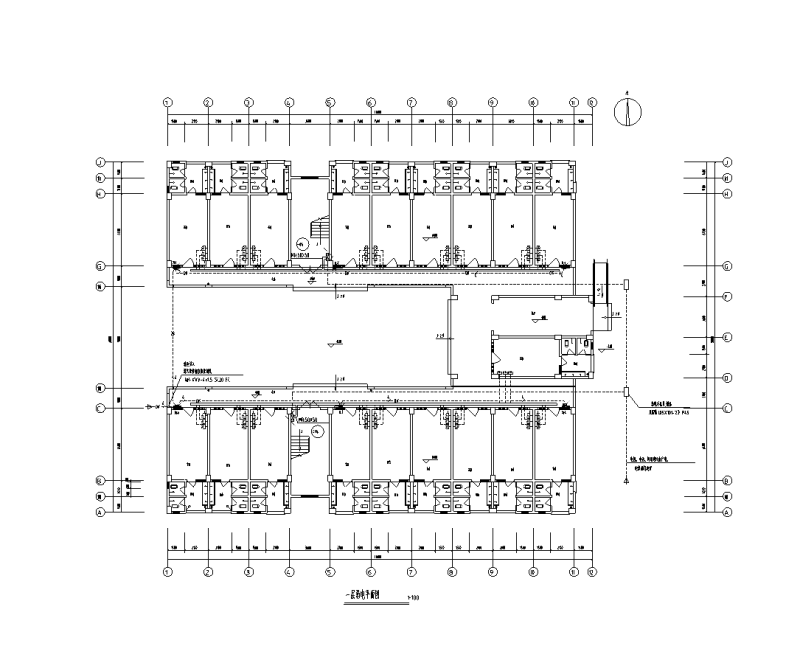

一层弱电平面图
局部等电位联结详图

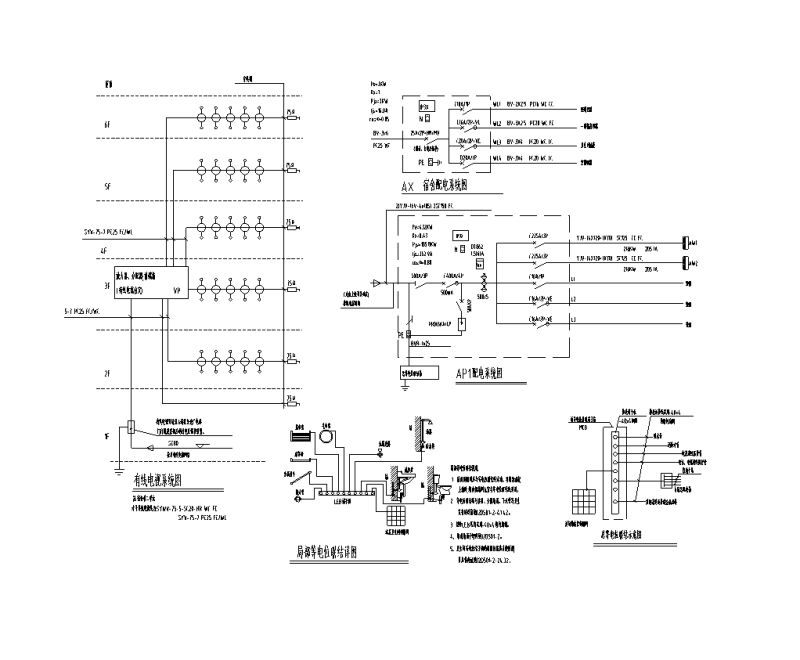

配电系统图 弱电干线图
