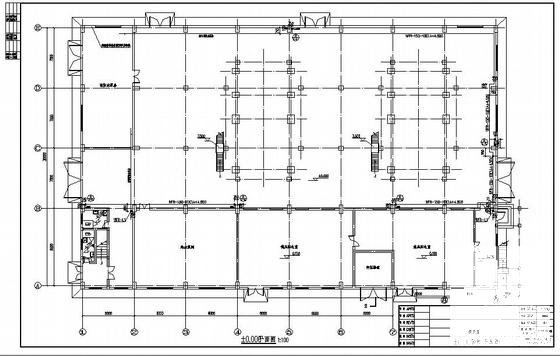

造纸厂锅炉房消防施工CAD图纸

附件详情

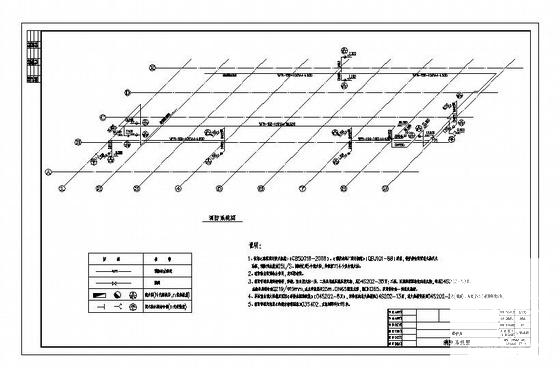

1、依据《 建筑设计防火 规范》（GB50016-2006）、《制浆造纸厂设计规范》（QBJ101-88）要求，锅炉房内设置消火栓灭火系统，消防用水量为25L/S。同时使用5个消火栓，共设置了14个室内消火栓。
2、消防独自设置给水管网，成环状布置。
3、消防管道采用焊接钢管，焊接。室内消火栓一层、二层采用减压稳压消火栓，见04S202-35页；三层、四层采用双栓室内消火栓，详见04S202-13页。
水枪采用铝合金QZ19/Φ19mm,水龙带选用长25m、DN65胶里水带，接口KD65。采用铝合金-钢消火栓箱。
4、单栓室内消火栓箱见国标《给排水标准图集》（04S202-6页），双栓室内消火栓箱见04S202-13页，消火栓箱安装见04S202-28(明装)。采用SN65型单栓消火栓，
5、消防管道托架见《给排水标准图集》03S402，支架间距不大于6米。
