企业锅炉房建筑施工CAD图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 工程设计年代：近代-07
• 图纸设计深度：施工图
• 建筑面积：13428平方米
• 建筑高度：21.7米

附件详情

[大连]某企业锅炉房 建筑施工 图——17张CAD

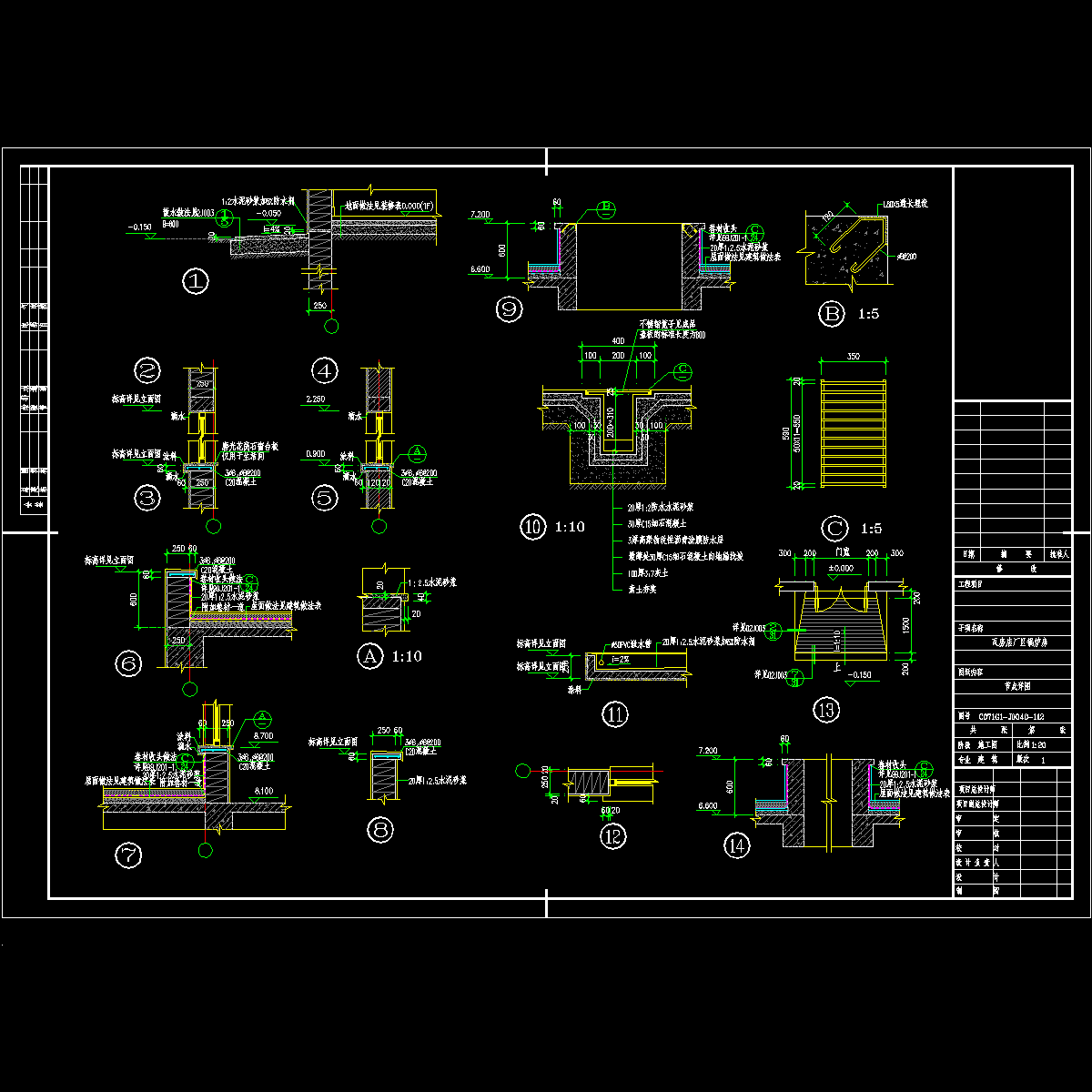

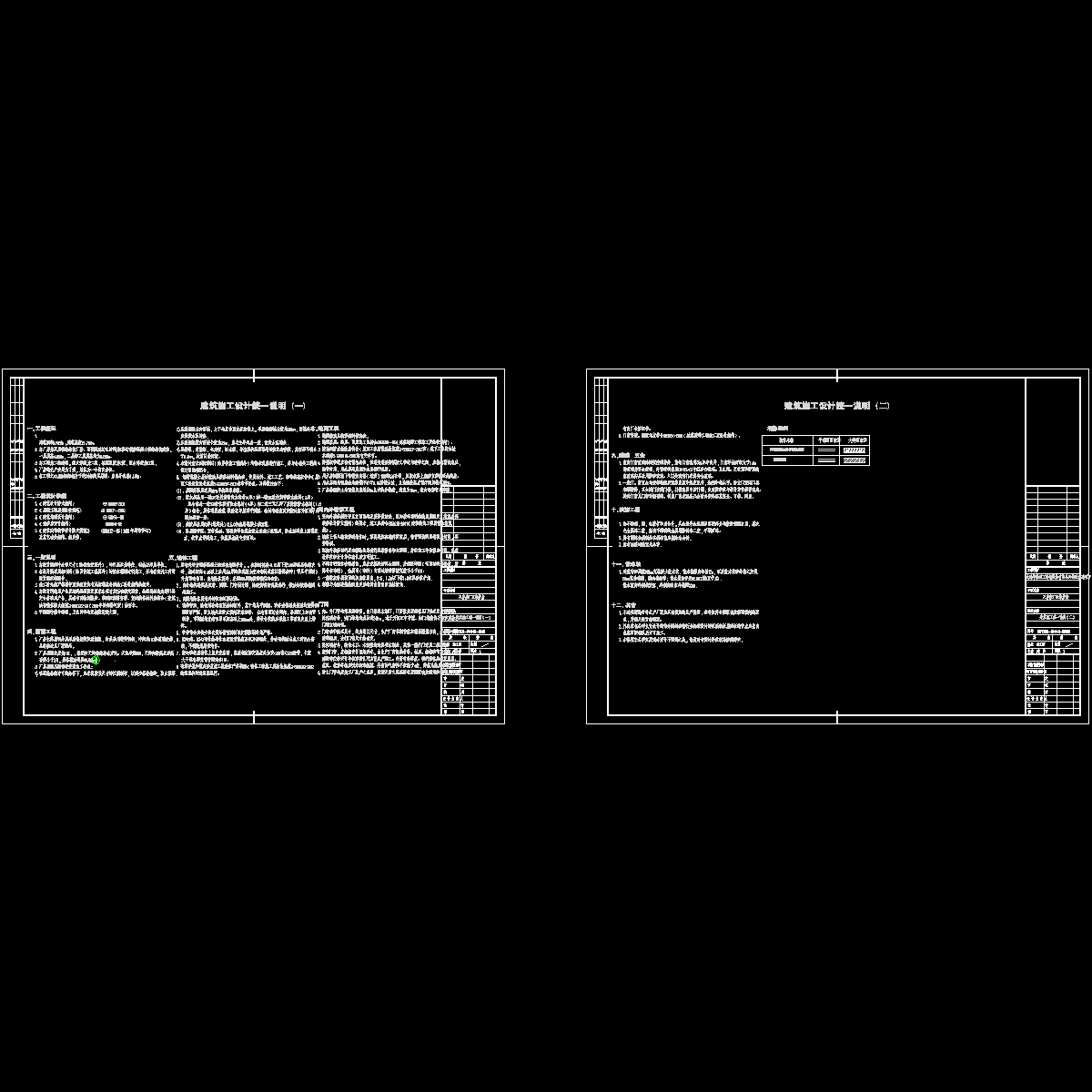

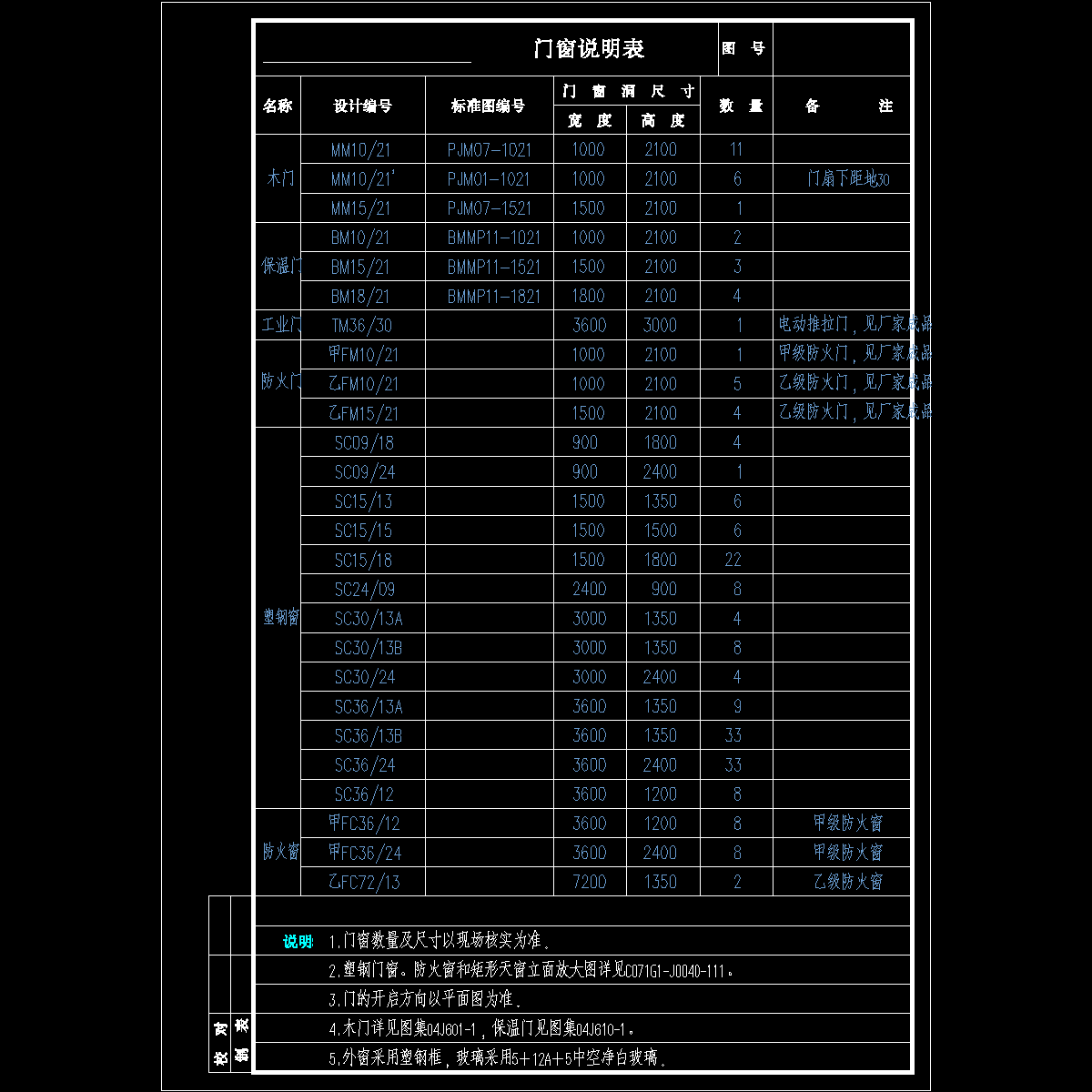

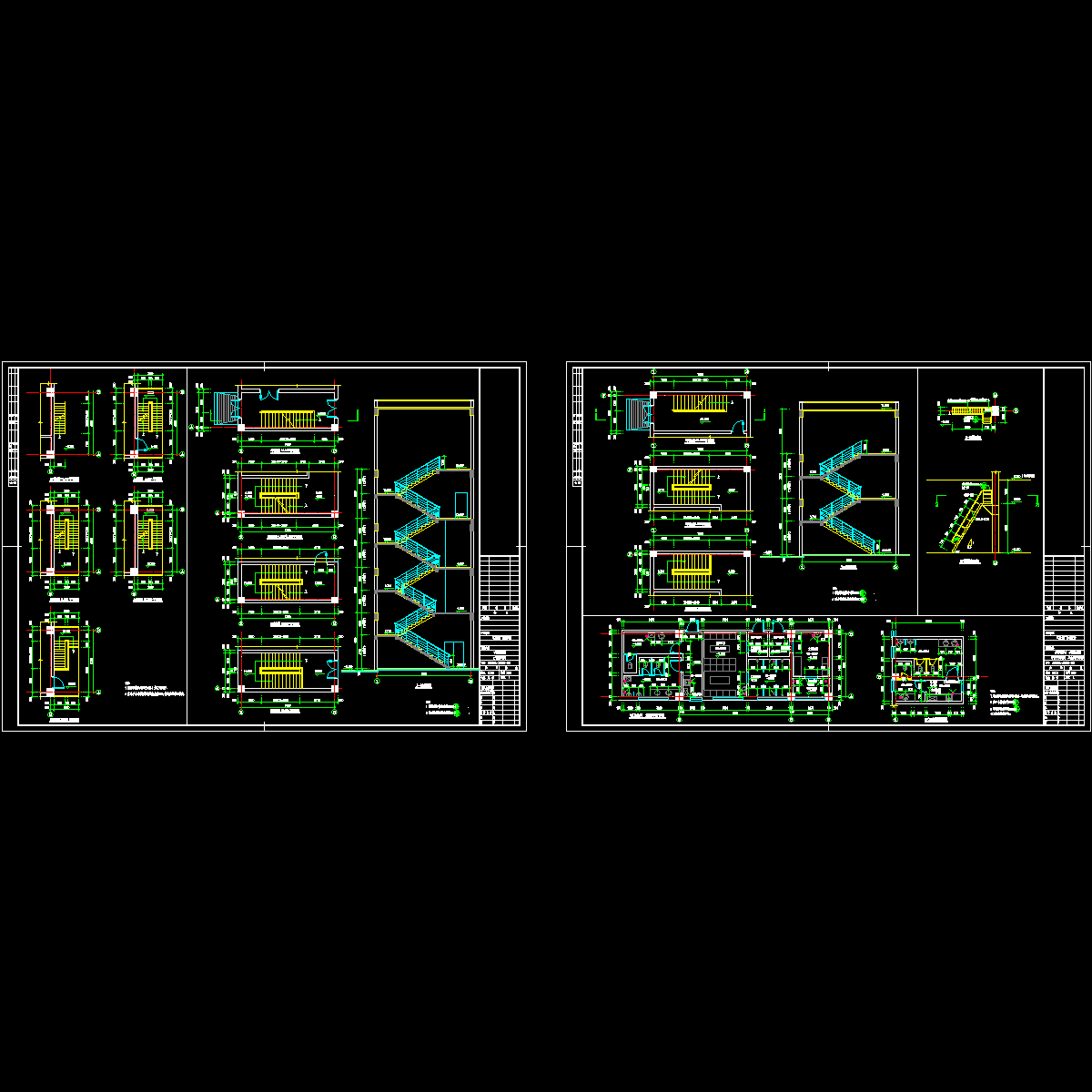

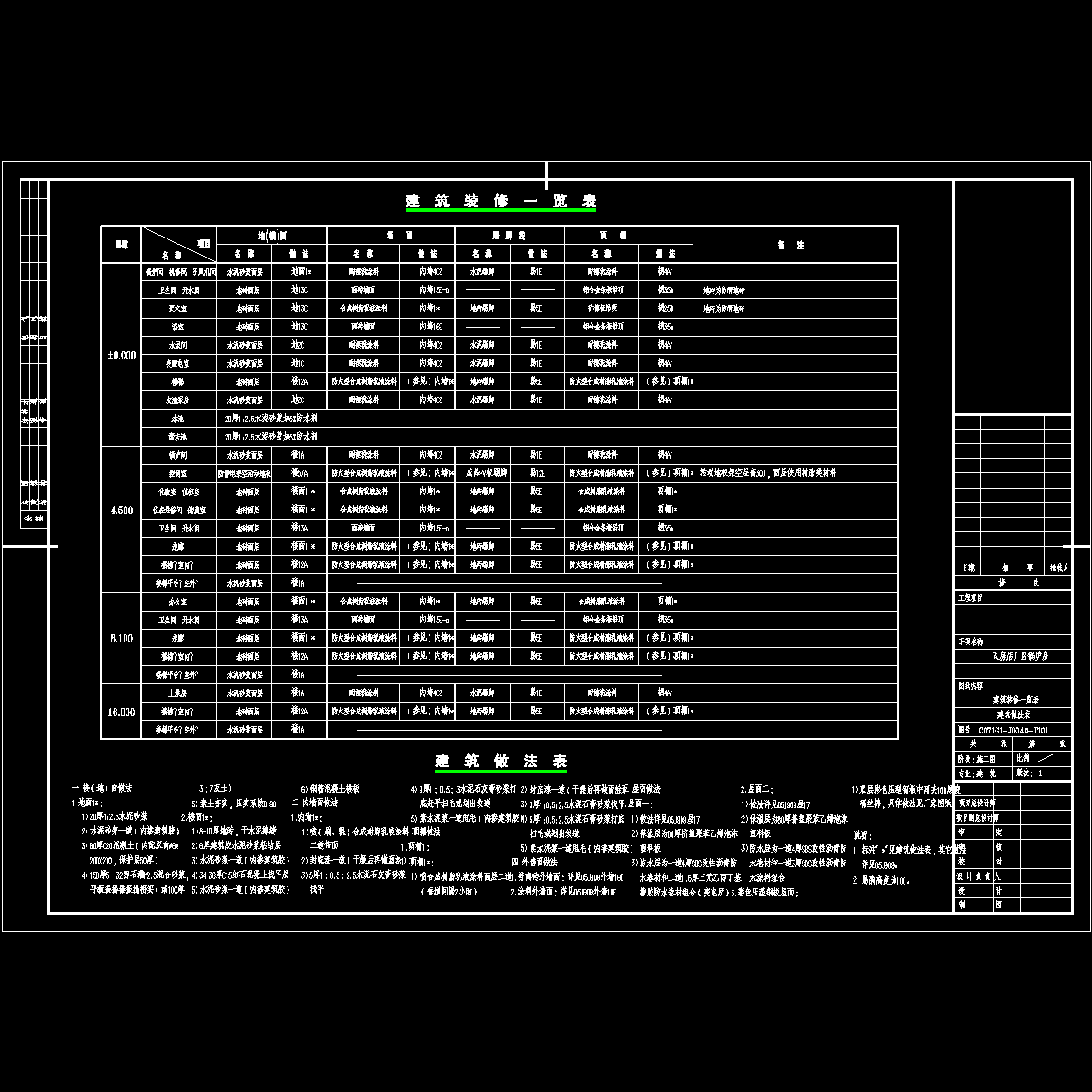

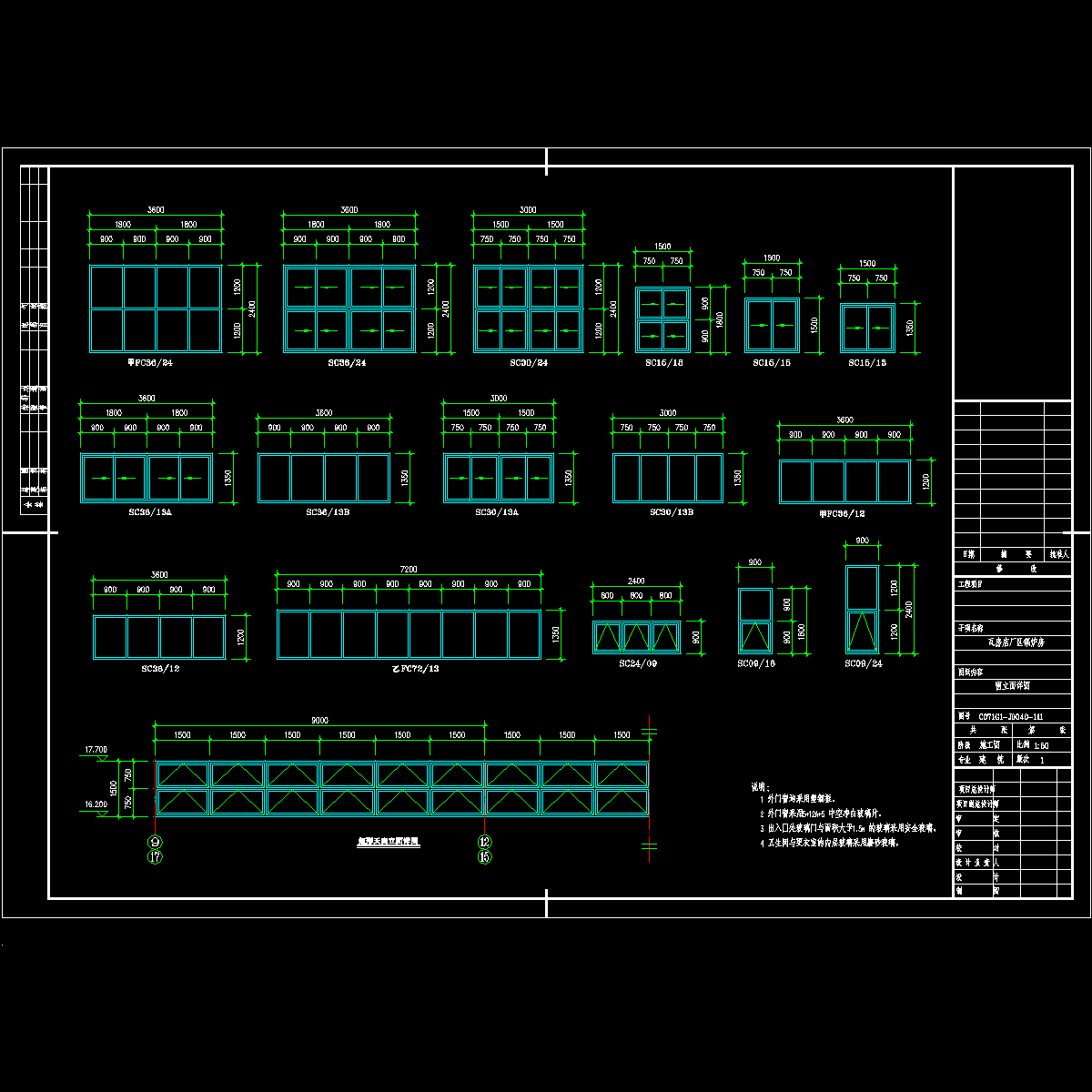

包含：设计说明、做法表、门窗说明、各标高平面图、立面图、剖面图、 楼梯详图 、卫生间详图、浴室详图、供煤除灰除渣系统详图。

供煤除灰除渣系统

装修表.dwg

说明.dwg

门窗表.dwg

门窗.dwg

节点.dwg

stair.dwg

plan-7.4.dwg

目录.dwg

大连 供煤系统 建筑出图 080718_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
