饲料企业单层钢结构厂房建筑方案套CAD图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

工程为重庆xxx胎饲料有限公司新建厂区综合生产车间,总建筑面积12924.02平方米 。其中 17 - 31 轴线的综合生产车间为后修区域，其总建筑面积6180.75平方米 ,其中成品车间建筑面积2638.09平方米 ,原料生产车间建筑面积3100.2平方米 ,主车间建筑面积442.46平方米 ; 1 - 17 轴线的综合生产车间为先修区域，其总建筑面积6743.27平方米 ,其中成品车间建筑面积4024.63平方米 ,原料生产车间建筑面积2279.95平方米 ,主车间建筑面积438.69平方米。建筑最大高度为23.3米,最大跨度为25米跨,最大柱距7.2米,生产类别为丙2类（饲料加工）,建筑防火等级为二级,工程安全等级为二级,设防烈度为六度，场地类别为II类。建筑设计使用年限50年、、围护结构使用年限20年。

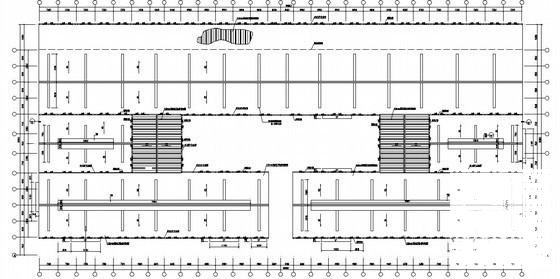

平面

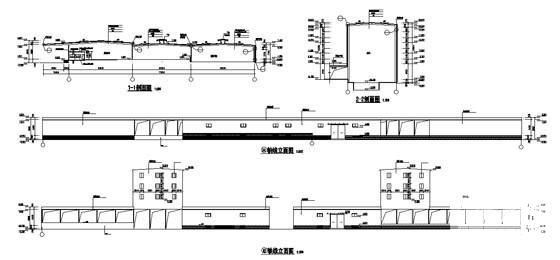

立面

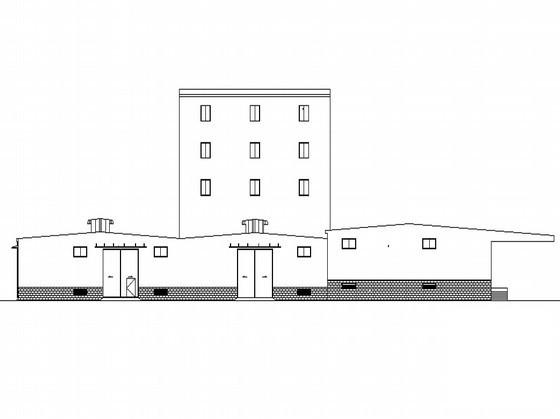

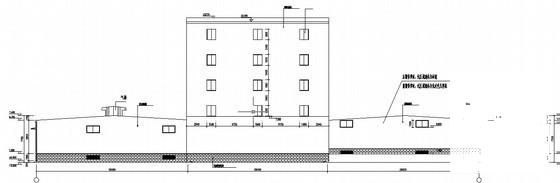

轴立面图

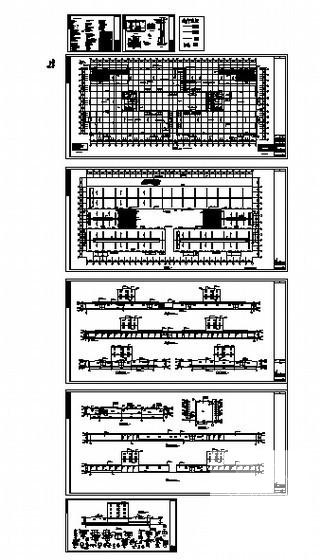

总图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
