饲料公司厂房电气CAD施工图纸（2019）

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑设计面积：5073.24平方米
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 负荷等级：二级,三级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：贵州
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

概况；
该项目为贵州某饲料有限公司饲料生产加工项目-9#楼厂房，总建筑面积5073.24平方米，建筑高度11米。本厂房为丙类生产厂房。总体室外消防水量为40L/s。

设计范围：
部分场所普通照明、疏散指示与通用用电设备配电；
防雷保护、安全措施及接地系统；
防火门监控系统接线及安装；
火灾自动报警系统。

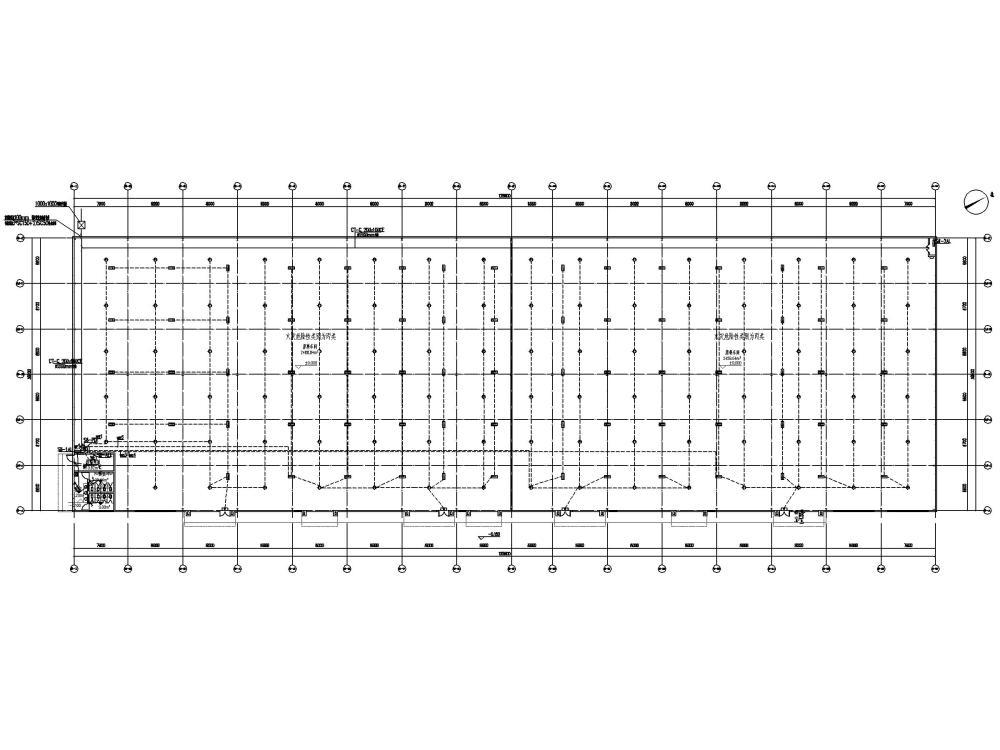

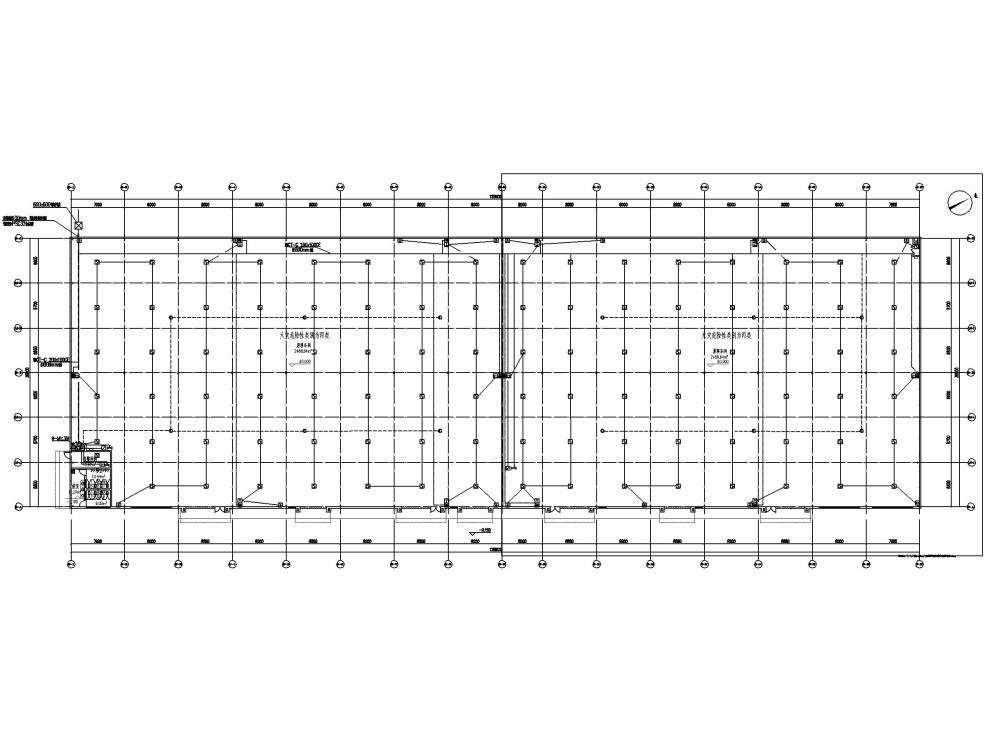

部分图纸摘录：

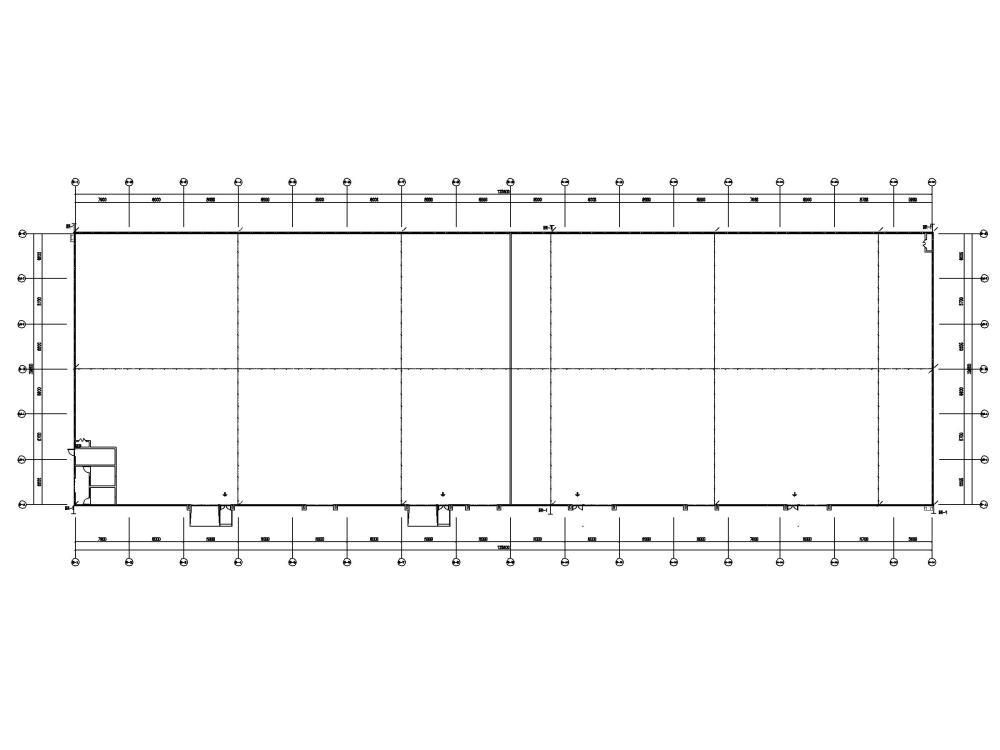

强电平面图

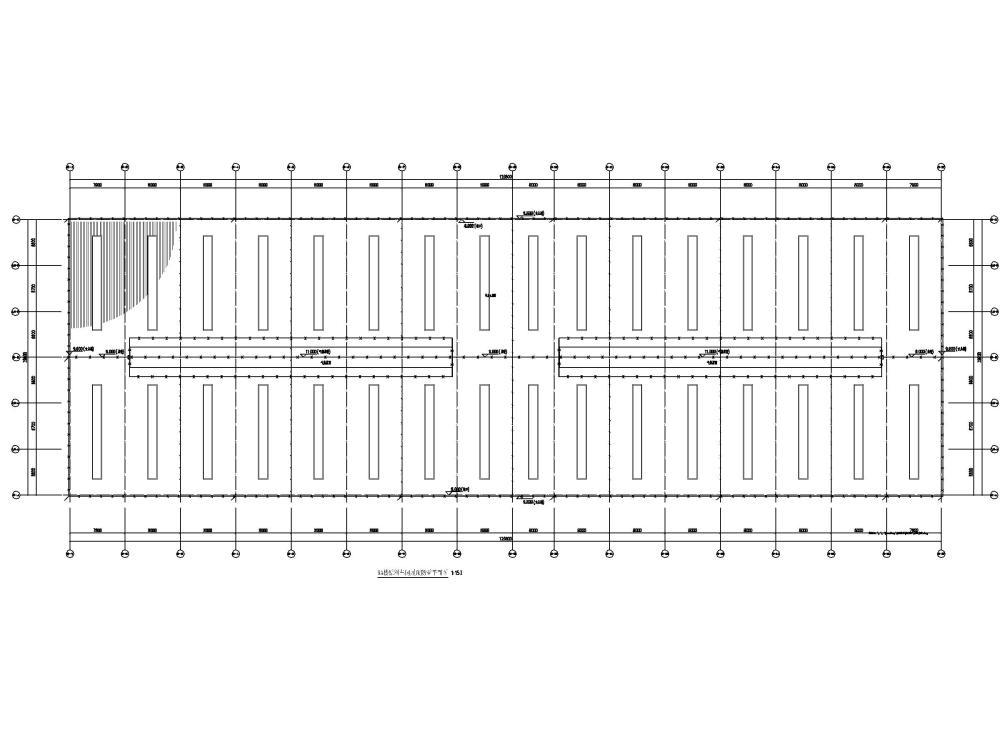

防雷平面图
接地平面图
报警平面图

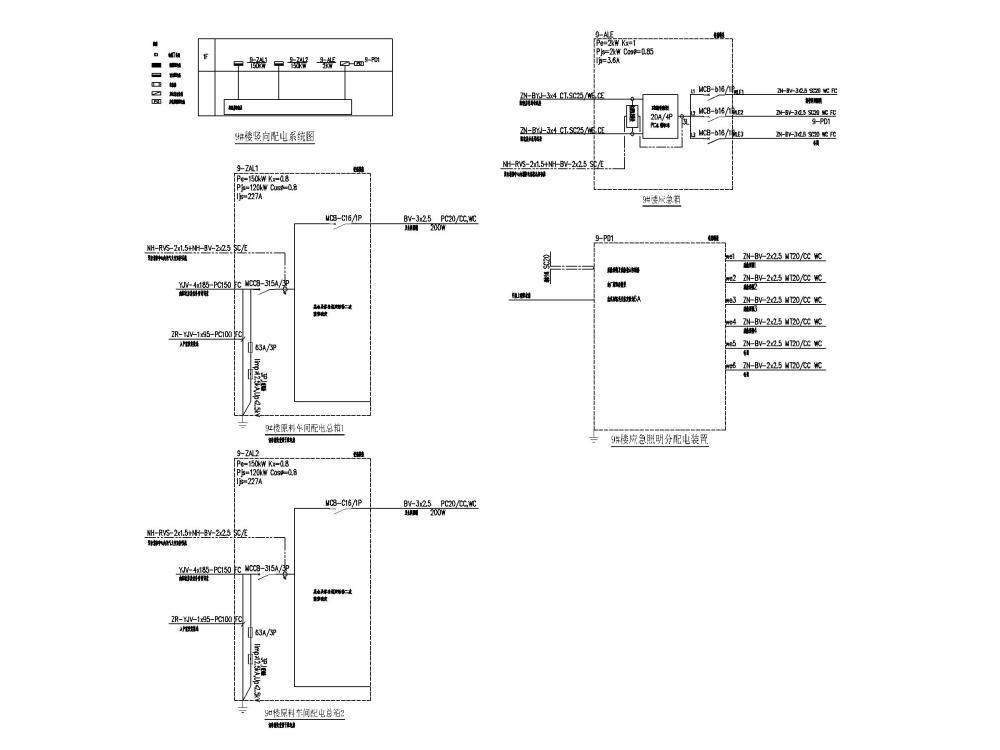

配电箱系统图
火灾自动报警系统图
防火门监控系统接线及安装示意图
消火栓破玻按钮与声光报警器安装位置立面示意图



以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 厂房电气施工图纸 - 1
    厂房电气施工图纸 - 1
  • 厂房电气施工图纸 - 2
    厂房电气施工图纸 - 2
  • 厂房电气施工图纸 - 3
    厂房电气施工图纸 - 3
  • 厂房电气施工图纸 - 4
    厂房电气施工图纸 - 4
  • 厂房电气施工图纸 - 5
    厂房电气施工图纸 - 5
  • 厂房电气施工图纸 - 6
    厂房电气施工图纸 - 6
  • 厂房电气施工图纸 - 7
    厂房电气施工图纸 - 7
  • 厂房电气施工图纸 - 8
    厂房电气施工图纸 - 8
以上是部分截图，请下载附件后查看完整高清内容
