饲料公司4层办公楼电气施工CAD图纸

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：多层建筑
• 建筑结构形式：其他结构
• 建筑面积：1966.26平方米
• 地上层数：4层
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 项目地址：贵州
• 强电设计：供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
• 弱电设计：其它

概况：

该项目为贵州某饲料有限公司-办公楼。该建筑地上四层，框架结构，建筑高度15.3米，建筑面积1966.26平方米。设计耐火等级为二级，抗震设防烈度为6度。

设计范围：

1、供配电系统

2、一般照明、应急疏散照明。

3、通用设备常规控制。

4、防雷、接地设计和电气安全。

5、弱电系统预留通道设计（其余弱电设计内容由顾客委托相关专业集成公司完成）。

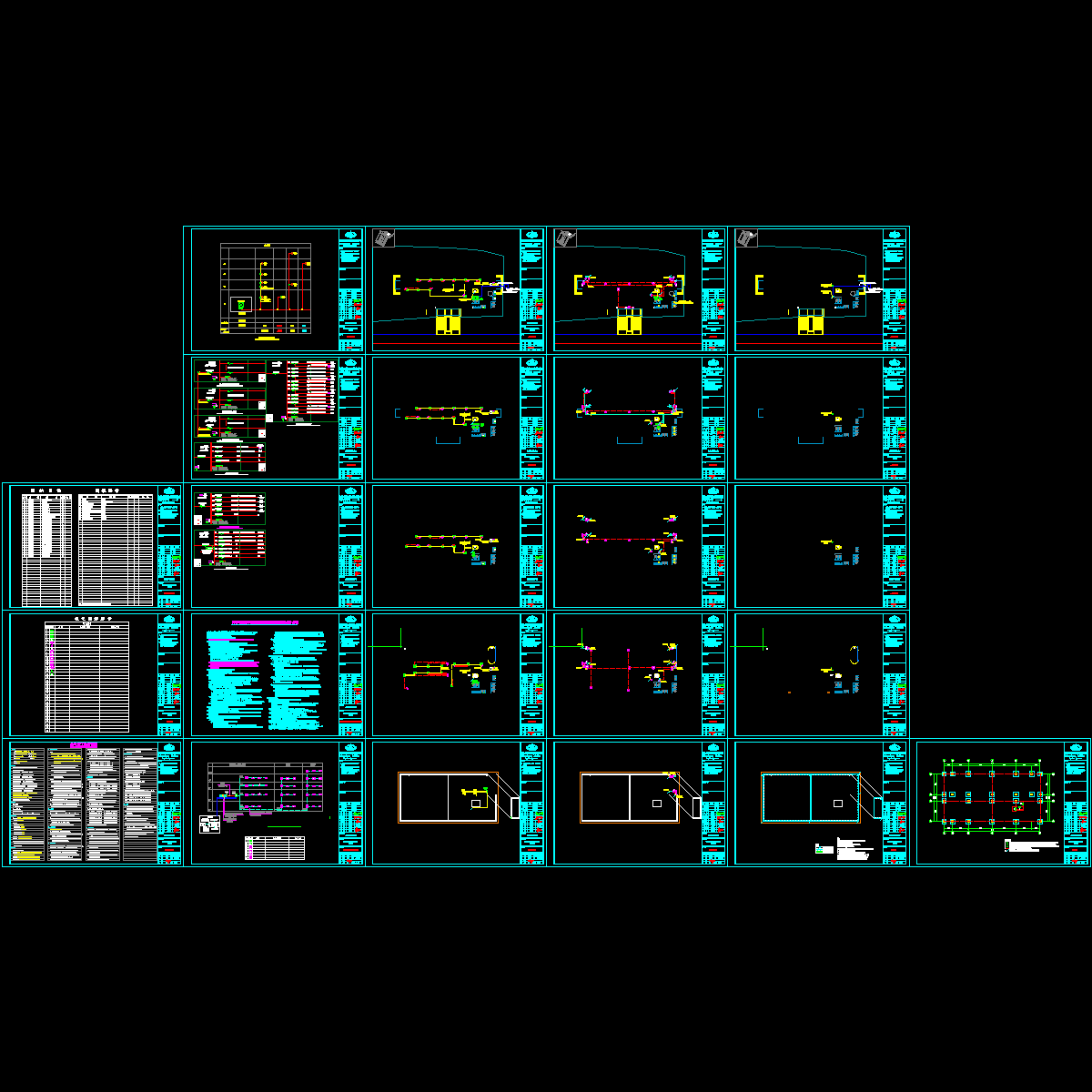

部分图纸摘录：

照明平面图

配电平面图

防雷平面图

弱电平面图

配电箱系统图

竖向配电干线图

消防应急照明和疏散指示系统图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
