工业园区电气公司钢结构厂房建筑施工套CAD图纸（1、2、3号厂房）

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 建筑高度：14.65米
• 建筑层数：1
• 设计效果图：无
• 有无人防：无

附件详情

[合肥]某工业园区电气公司钢结构厂房 建筑施工 套图（1、2、3号厂房）

1号：厂房建筑面积14392平方米,建筑高度：13.000m,建筑层数：单层抗震烈度按7度设防。设计使用年限：50年，耐火等级：二级，火灾危险分类：丁类。
2号：厂房建筑面积14392平方米,建筑高度：13.000m,建筑层数：单层抗震烈度按7度设防。设计使用年限：50年，耐火等级：二级，火灾危险分类：丁类。
3号：厂房建筑面积12000平方米,建筑高度：13.000m,建筑层数：单层抗震烈度按7度设防。设计使用年限：50年，耐火等级：二级，火灾危险分类：丁类。

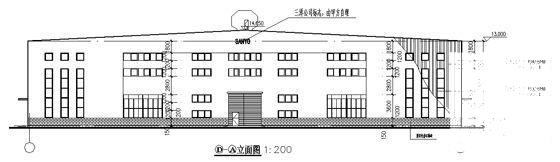

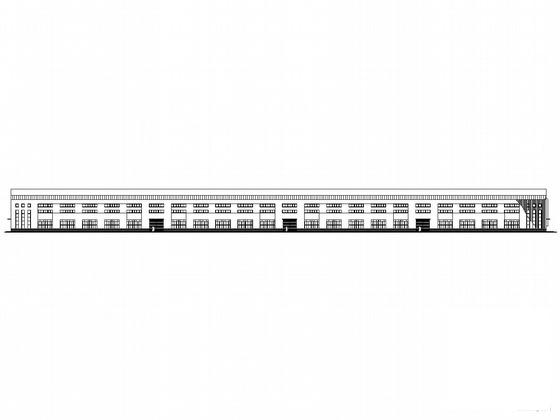

立面图

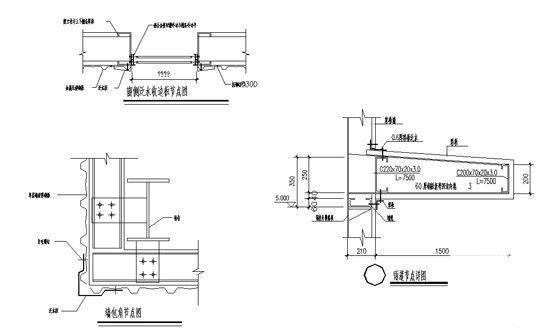

节点详图

收边,山墙等节点

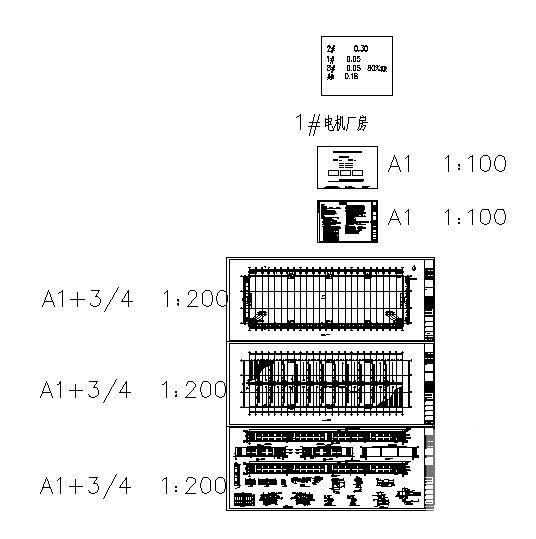

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
