一份公司办公楼电气设计CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢结构
• 建筑设计面积：1419平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：19张
• 负荷等级：三级
• 防雷等级：第三类
• 火灾保护分级：二级
• 接地方式：TN-C-S
• 项目所在地：四川
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

• 一、电气设计说明
• 二、配电系统图
• 三、弱电系统图
• 四、 照明平面图
• 五、插座动力平面图
• 六、 弱电平面图
• 七、 防雷接地 平面图

附件详情

本稿件是[江油]某公司办公楼电气施工图纸，工程为钢框架结构,共四层,建筑高度15米，建筑耐火等级二级，抗震度7级，总建筑面积约1419平方米。电气设计包含配电系统、照明设计、动力插座、有线电视、电话网络、安防监控、广播音响系统、防雷接地设计。

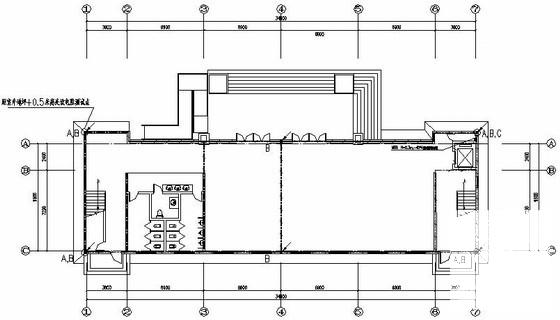

第 1 张图

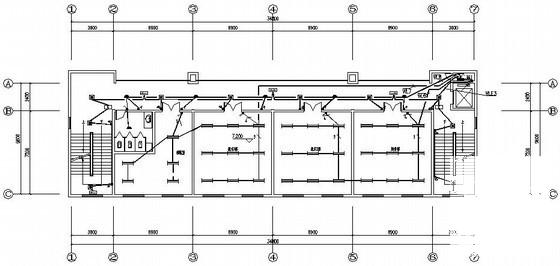

第 2 张图

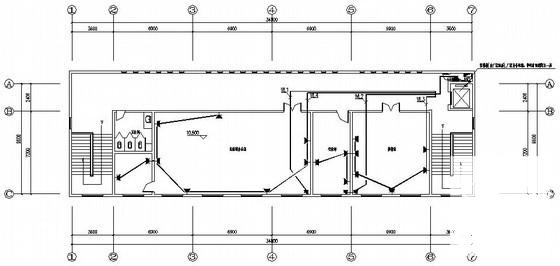

第 3 张图

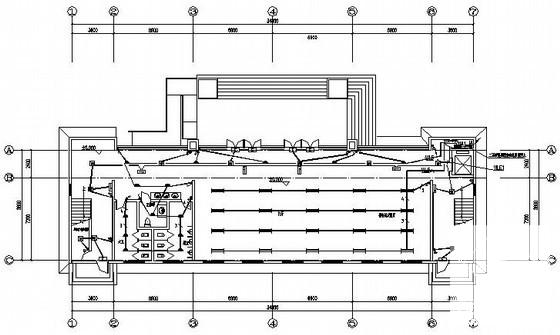

第 4 张图
