4层住宅会所暖通设计施工CAD图纸

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：住宅
  • 建筑设计面积：11810.52平方米
  • 建筑地上层数：四层
  • 图纸设计深度：施工图
  • 设计内容：通风,采暖
  • 冷热源：市政热网
  • 采暖系统：散热器供暖,热水辐射
该项目为29#楼，总建筑面积为11810.52平方米（包括地下室），主体建筑地上4层，建筑总高度17.40米，建筑防火类别为多层建筑，建筑耐火等级为二级，设计范围包括采暖、通风。
采暖热媒由小区热网提供，散热器供回水温度为75/55℃，地热供回水温度为55/45℃。
本建筑户内设置地面辐射采暖系统，局部房间采用散热器供暖。

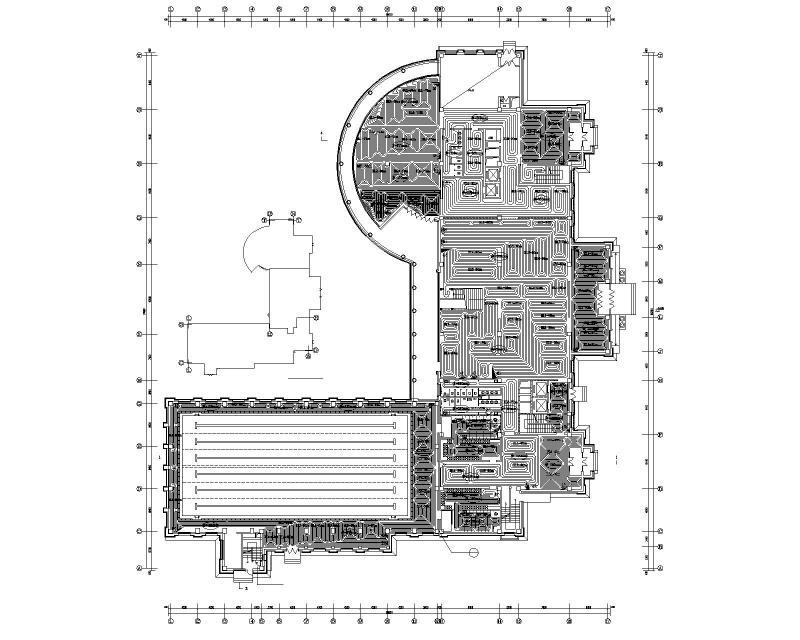

一层地热盘管平面图

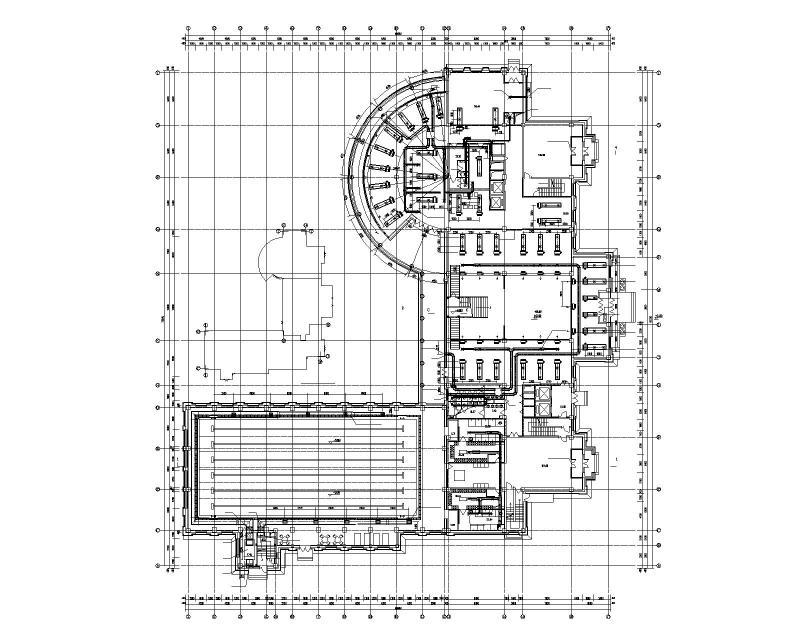

一层空调平面图

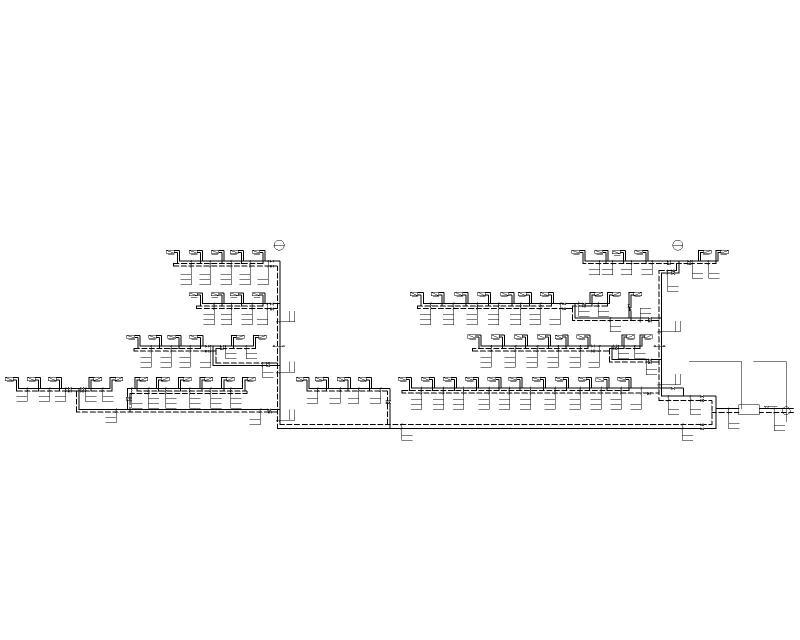

供暖系统图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
  • 暖通设计施工图纸 - 1
    暖通设计施工图纸 - 1
  • 暖通设计施工图纸 - 2
    暖通设计施工图纸 - 2
  • 暖通设计施工图纸 - 3
    暖通设计施工图纸 - 3
以上是部分截图，请下载附件后查看完整高清内容
