14层商品住宅群暖通空调设计施工CAD图纸(会所)

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:62392平方米
  • 建筑地上层数:14层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:61张
  • 设计年代:近代
  • 设计内容:空调
  • 冷热源:水地源热泵
  • 空调系统:全空气系统
  • 水系统:双管制,异程式
  • 项目所在地:上海

附件详情

  • 设计施工说明
  • 不同户型空调水管平面
  • 不同户型空调风管平面
  • 水系统原理图
  • 防、排烟系统原理图
  • 社区体育及配套中心地下一层风管平面
  • 社区体育及配套中心一层水管平面

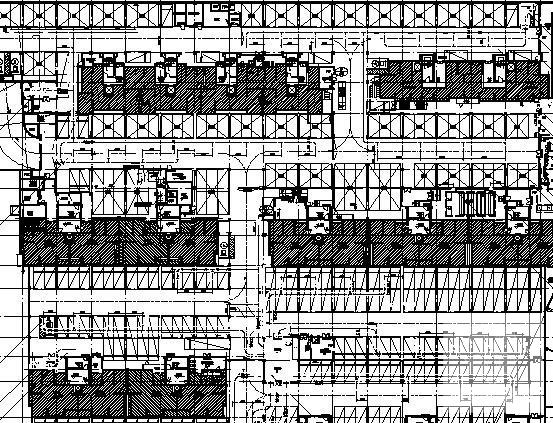

  • 地下车库风管平面
  • 地下车可水管平面
  • ......

附件详情

一、项目概况:
项目地块总建筑面积62391.87平方米。其中地下建筑面积近代0.05平方米,地上建筑面积(计容面积)40426.20平方米。项目地块包含一栋三层的会所(1#楼1-3区),建筑高度18.1M;一栋建筑高度14.55m的四层住宅(2#楼)两栋建筑高度20.2M的七层住宅(1#楼1-1、1-2区),四栋建筑高度20.3M的七层住宅(3#,4#,5#,6#楼),两栋建筑高度40.6M的十四层住宅(7#,8#楼)。

二、设计内容:
1.项目采用地源热泵作为冷、热源供应冷却水和热水至住宅和会所。每户住宅设置独立的水源热泵系统;会所亦设置独立的水源热泵系统。考虑到住宅的冷热平衡问题,统一预留一处冷却塔在会所的楼顶处。
2.住宅区域在地下车库内共设有3处地源热泵机房:地下地源热泵机房服务区域为会所一层、二层,配套服务用房一层。屋顶地源热泵机房服务区域为配套服务用房二层、三层。
3.空调水系统
住宅水源热泵机组自带水力模块,包括水泵、闭式定压罐、压差控制器和自控装置等。住宅水系统采用两管制,水平异程。会所自地源/水源热泵机房外的管线起始,由设计负责。水系统采用两管制,水平和垂直异程。
4.空调系统:
洋房采用风机盘管加全热交换器系统;高层采用风机盘管加被动式新风系统。会所的办公、商业、健身等功能用房,采用风机盘管加独立新风系统。经处理的新风直接送入房间内,新风处理机组设置在楼层吊顶内。
.......

,图纸共61张。

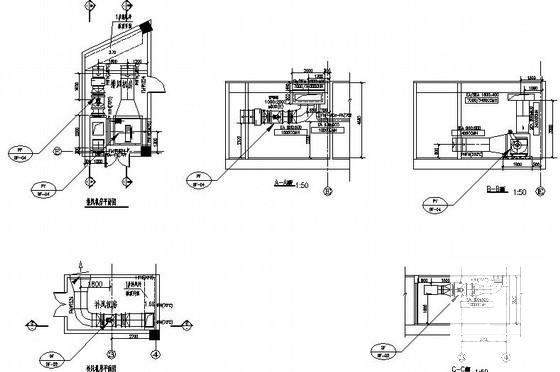

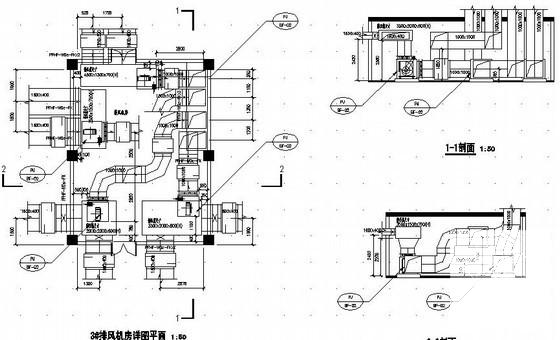

排风机房详图

机房详图

防排烟系统原理图

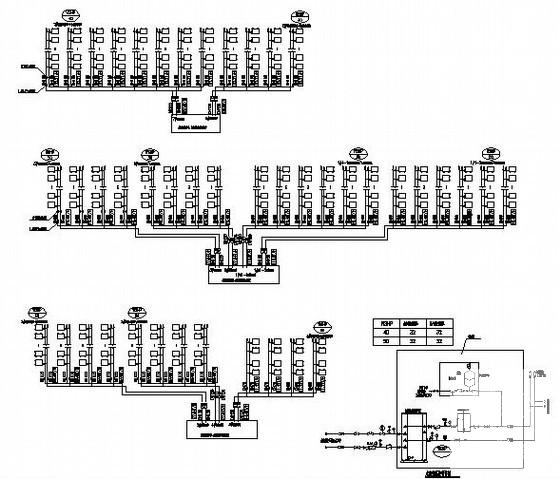

水系统原理图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 暖通空调设计图纸 - 1
    暖通空调设计图纸 - 1
  • 暖通空调设计图纸 - 2
    暖通空调设计图纸 - 2
  • 暖通空调设计图纸 - 3
    暖通空调设计图纸 - 3
  • 暖通空调设计图纸 - 4
    暖通空调设计图纸 - 4
  • 暖通空调设计图纸 - 5
    暖通空调设计图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
