会所及餐厅暖通整套CAD图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

会所：
工程采用风冷热泵机组，该项目设计冷负荷为590Kw,热负荷252Kw，餐厅主机和会所主机共用二台，用地沟连接，其型号为TCA204C(R)。
本空调部分采用风机盘管加独立新风系统 ；部分采用吊柜空调，回风箱引入新风。风机盘管和吊柜空调由温控器和电动二通阀控制。
食堂：
工程采用风冷热泵机组，该项目设计冷负荷为252Kw,热负荷91Kw，餐厅主机和会所主机共用二台，用地沟连接，其型号与参数详见会所空施图。
本空调部分采用风机盘管加独立新风系统 ；部分采用吊柜空调，回风箱引入新风。风机盘管和吊柜空调由温控器和电动二通阀控制。

2

3

4

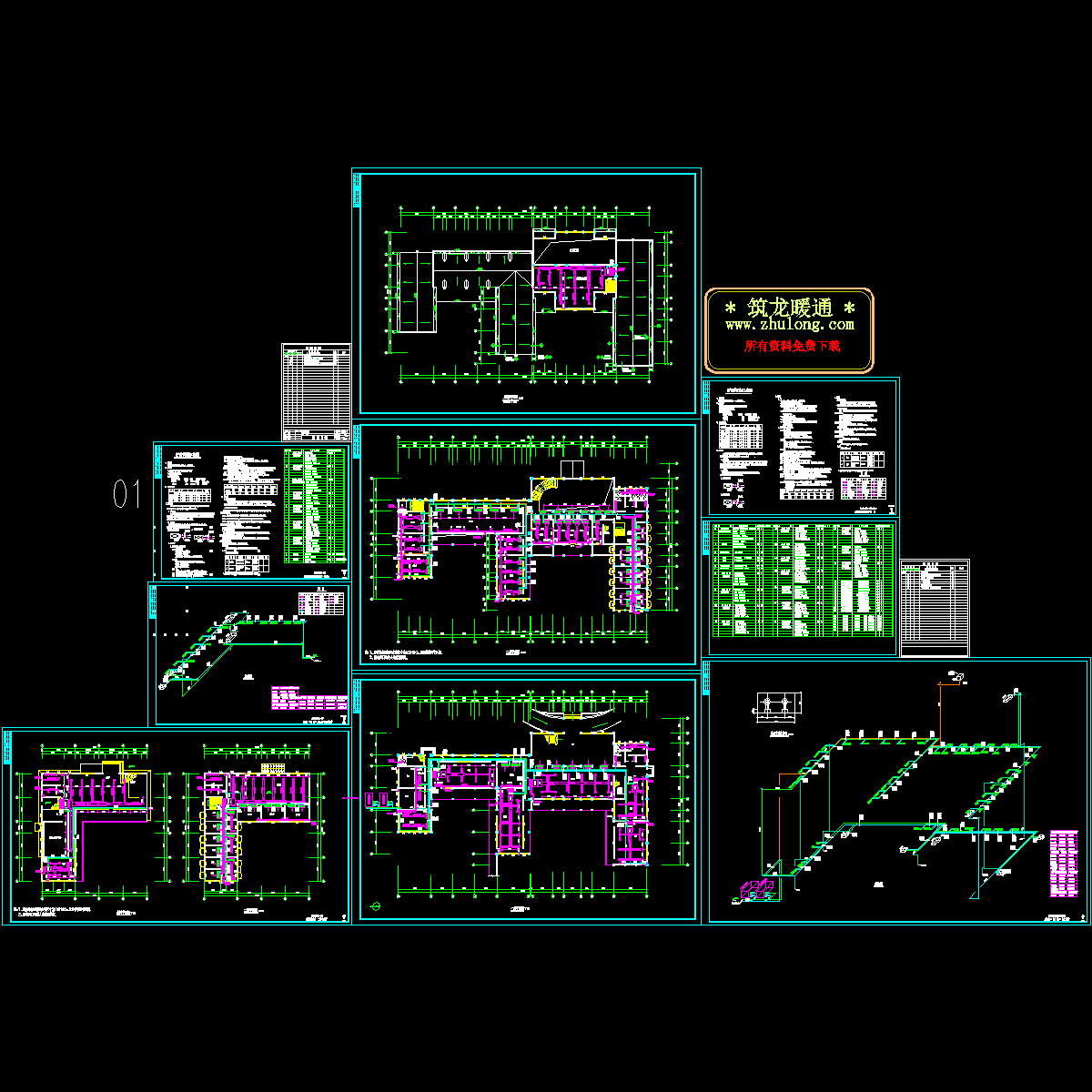

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
