地上18层地下1层住宅楼暖通设计CAD施工图纸

hhtu3yy · 发表于 2020-2-26 20:30:32

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅建筑, 地下建筑
建筑类型：高层建筑
地上楼层：18
地下楼层：1
地下室：车库
设计阶段：施工图设计
设计内容：通风, 采暖, 机房, 换热站, 防火排烟, 消防联动
附件设计说明：有, 设计参数, 保温防腐, 环保, 施工安装要求, 材料设备要求
节能：全热交换
采暖系统：散热器热水
参考图纸：50-80张

附件详情

资料目录
采暖设计施工说明

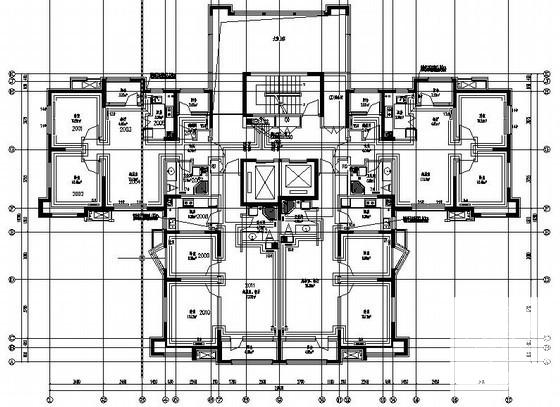

采暖通风单元平面图
机房层通风单元平面图
机房层采暖通风平面图
地下车库组合平面图

附件详情

1. 建筑性质：该项目建筑性质为民用住宅。地上18层，地下1层。
2. 该项目住宅区冬季采用散热器热水采暖系统，根据天津市《集中供热住宅计量供热设计规程》要求，采用分户热计量。
3. 采暖系统:住宅楼采用共用供、回水立管的水平分环系统。供、回水立管采用异程式下供下回方式；户内系统采用下分式同程双管系统，管道暗敷在本层后浇层内预留的沟槽内。安装参见<<05系列建筑标准设计图集>>05N1第59页。
4. 热源及热水采暖系统:热源为小区换热站提供热水，供回水温度为80°C/60°C。系统定压装置由换热站设置。低区系统定压高度32米；中区系统定压高度68米。
5. 热力入口:住宅区热水采暖干管采用直埋方式接入每个单元的采暖管道竖井，立管设在供热管井内，每户采暖系统入口热计量装置位置详见暖通平面及系统图。有地下室的沿地下一层梁下架空敷设至暖井。

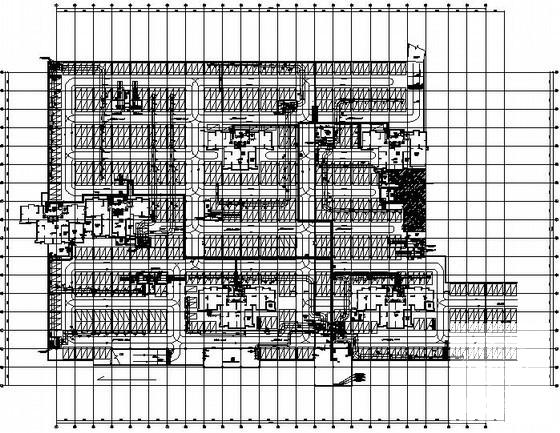

地下车库组合平面图

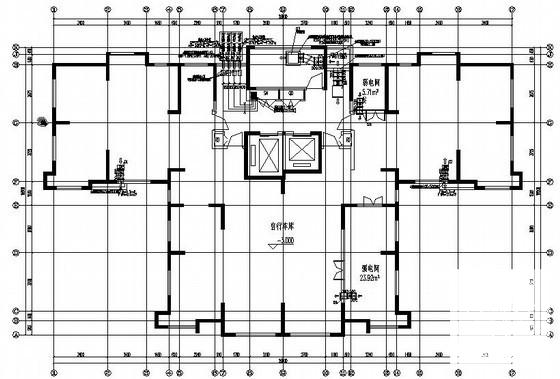

地下一层采暖通风单元平面图

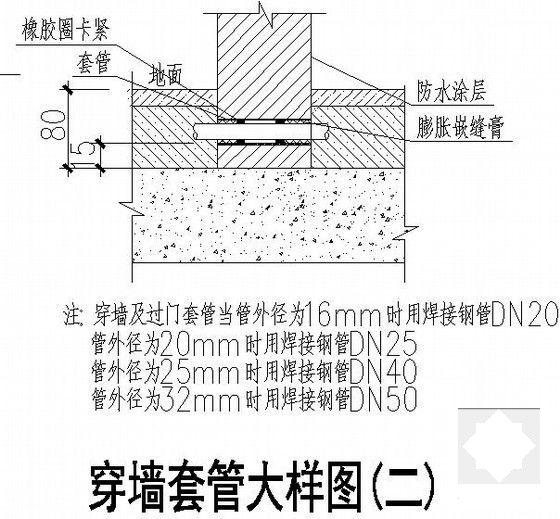

穿墙套管大样图

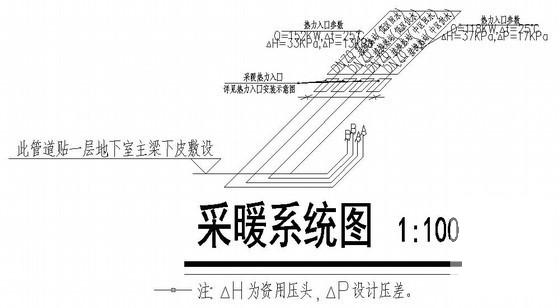

系统采暖图
