地上17层地下1层住宅楼电气全套设计施工CAD图纸

附件详情

17层住宅电气全套图纸

电源：本建筑组为二类高层建筑，应急照明及消防风机、电梯等负荷为二类负荷，采用双路电源供电，并在末端自动切换。本建筑常用电源由变电所采用电缆直埋引入；备用电源及战时电源取自小区柴油发电站，当市电断电时可在15S内自动启动。楼内配线为三相五线制。电源电压为380/220v 、50Hz。住宅用电电量在集中表箱计量。其余用电电量在变电所计量。系统接地型式为TN-C-S系统。

弱电设计内容有1.电话系统 2.宽带网络系统 3.有线电视系统 4.访客对讲系统 5.火灾自动报警系统。

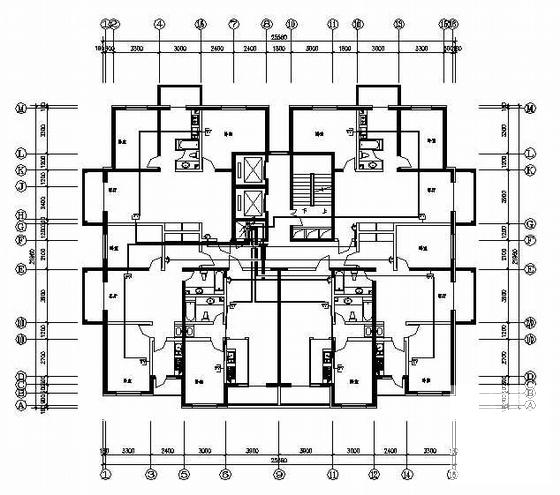

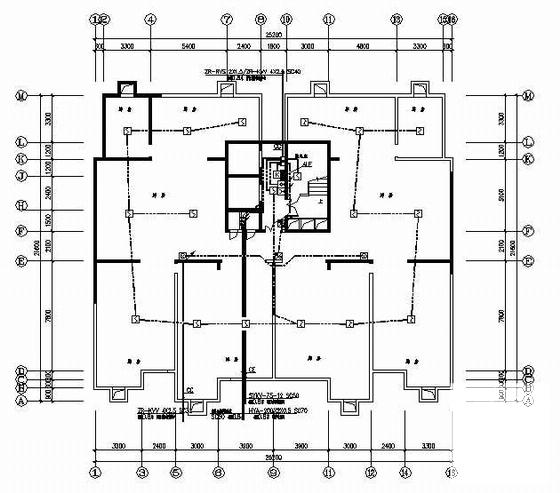

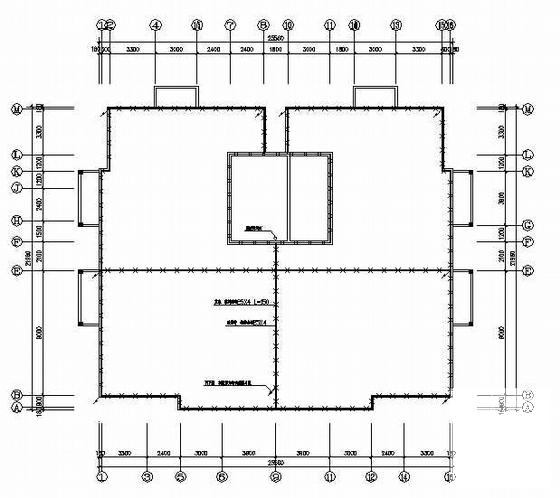

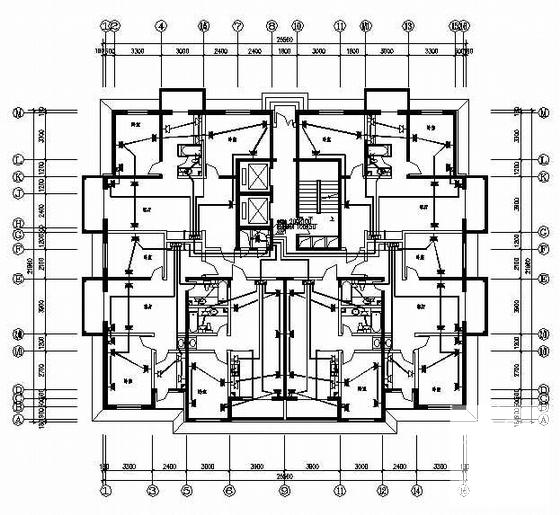

该资料包含照明、弱电、 防雷接地 、机房电力平面图，强弱电设计说明、配电系统图和综合布线系统图共22张图纸。
