4545平米地上6层高端楼盘电气全套CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:4545.19平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 负荷等级:三级
  • 火灾保护分级:二级
  • 项目所在地:山东
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统
1、建筑概况:
该项目为济南东进龙鼎置业有限公司开发建设的知名地产龙奥御苑项目31#楼,位于济南市历下区龙鼎大道以东,规划路以南,
海尔全运村以南,锦屏家园以东。建筑面积:4545.19平方米,建筑层数:地上6层,地下1层,建筑主体高度:19.8m。
建筑设计结构形式为钢筋混凝土剪力墙结构,住宅基础形式为筏板基础。该项目为多层居住建筑,耐火等级为一级,
2、设计范围:
强电设计:1).低压配电系统; 2).电气照明系统; 3).安全保护系统; 4).建筑物防雷及接地系统
弱电设计:1).光纤到户通信系统; 2).有线电视系统; 3).可视对讲系统;
3、供配电系统:
3.1、负荷等级:该项目属多层居住建筑,所有负荷为三级负荷。
3.2、供电电源:电源由车库内变电所引来,满足三级负荷的供电要求。
3.3、该项目共引入3路电源供电,其中进线1,2为1~6层住户用电,进线3为公共用电用电;电源电压380/220V,采用电缆
沿车库内桥架或室外埋地敷设SC管至该项目电气间及电表间。
3.4、配电系统:该项目每单元采用2回路电源供电,电源进户后在单元进线箱内进行PE线重复接地及电力分配。
3.5、电能计量:住户电表箱集中放置在地下一层,公共用电在电气间内统一计量。
3.6、住宅每户内设一开关箱,照明、电源插座、空调插座、厨房插座及卫生间用电分别设置回路。
3.7、该项目所选用的低压配电进线开关皆需具有隔离功能。
4、设备安装与导线敷设:
4.1、配电箱及弱电各系统接线箱的安装方式详见系统图及平面图;落地柜需有200高支架。
4.2、所有开关安装高度为下沿距地1.3m,边缘距门框边缘的距离为0.15m,插座的型号、规格、安装高度详见设备表,卫生间及厨房内插座选用防潮防溅型面板。平面图中各相邻强弱电插座中心距离为0.3m,相邻弱电插座可紧邻安装,空调挂机插座边缘距墙角0.3m。所有插座均应避开暖气片等设备,与其水平距离不小于0.3m。如因其他设备调整导致插座位置不合适,应及时通知相关人做相应调整。
4.3、风机、水泵等设备位置详见水暖专业相关专业图纸。
4.4、电源进线及总箱出线选用YJV-0.6/1kV电力电缆,,支线选用YJV-0.6/1kV电力电缆或BV-0.45/0.75kV型绝缘电线。
至住户配电干线选用BV-0.45/0.75kV导线。除注明外,所有照明、插座、空调插座等支线线路均采用BV-0.45/0.75kV型塑料绝缘线。
4.5、所有配电线路均沿桥架、穿管沿墙及楼板暗敷设;应急照明线路与普通回路共用桥架敷设时,线路之间应加装防火隔板。
4.6、桥架或管线穿楼板预留洞在施工完毕后需用不低于楼板耐火极限的不燃性材料或防火封堵材料严密封堵。管线密集处应避开结构承重梁或柱,所有暗敷电气管线过建筑沉降缝做法见:JD6-419;强弱电各系统管线进户处需做防水处理:参见JD5-113(二式)。

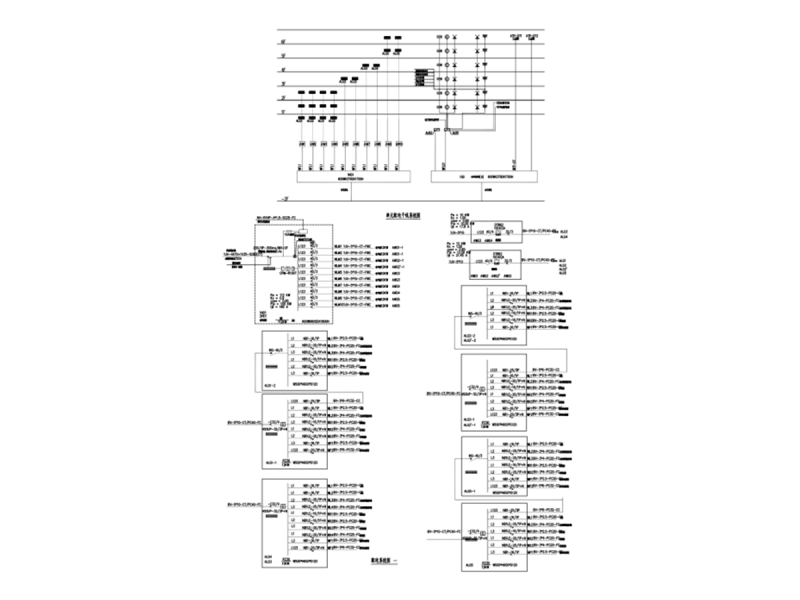

配电系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 楼盘施工图纸 - 1

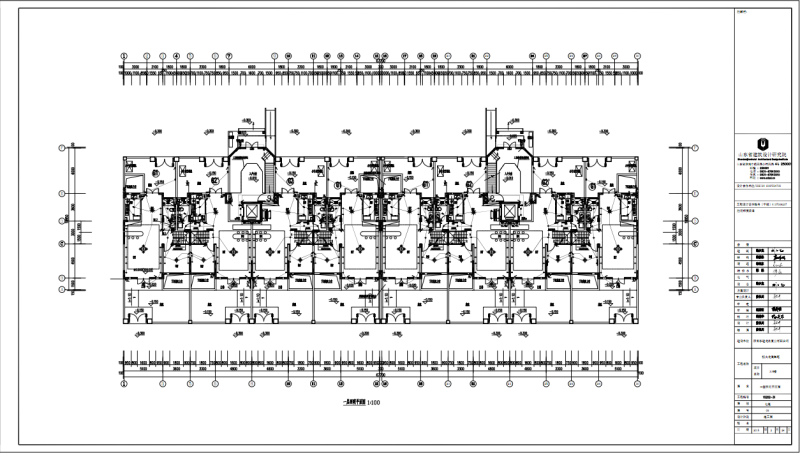

    楼盘施工图纸 - 1
  • 楼盘施工图纸 - 2
    楼盘施工图纸 - 2
  • 楼盘施工图纸 - 3

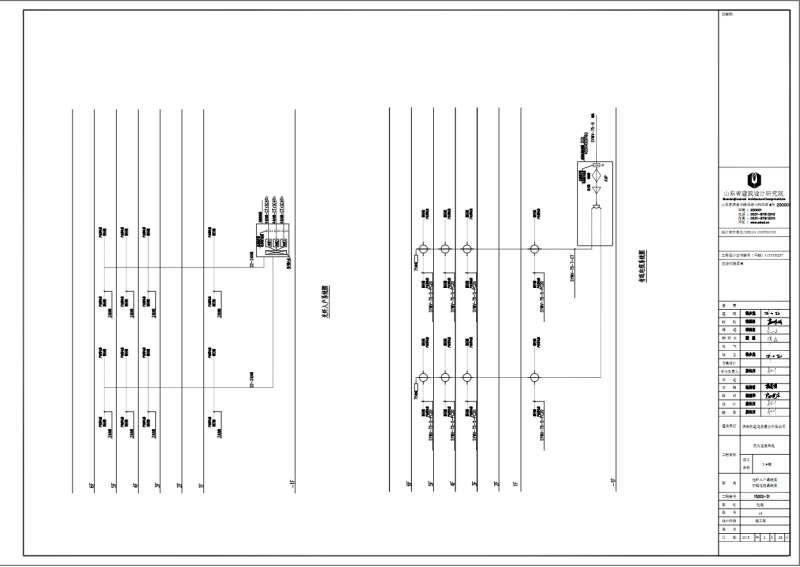

    楼盘施工图纸 - 3
  • 楼盘施工图纸 - 4

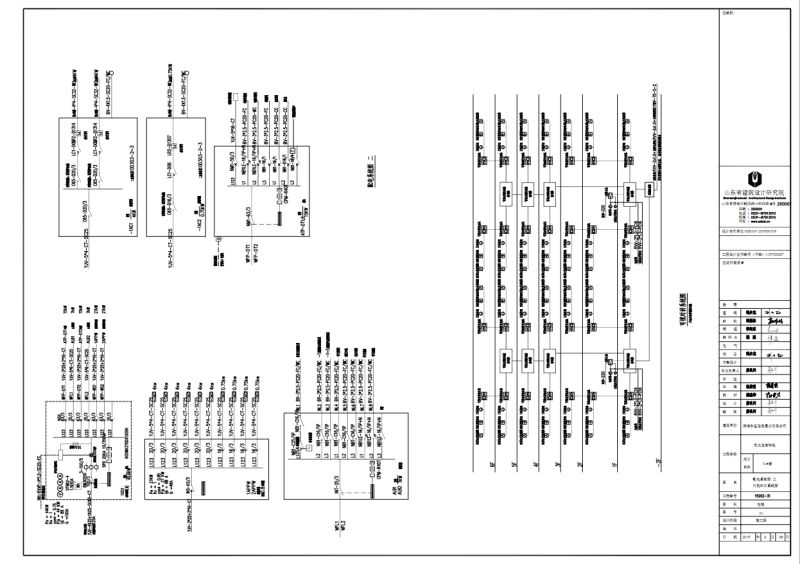

    楼盘施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
