3387平米地上11层住宅楼电气施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：3387.47平方米
- 建筑地上层数：11层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：14张
- 设计年代：近代
- 负荷等级：二级
- 防雷等级：第三类
- 有线广播：火灾应急
- 接地方式：TN-C-S
- 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
该项目为住宅楼，总建筑面积3378.47平方米，建筑基底面积：326.12平方米；地上11层，地下1层； 建筑高度32.35米,为二类高层建筑。
设计范围：照明、动力、电话、电视、网络、讲系统.监控、消防、防雷及接地等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

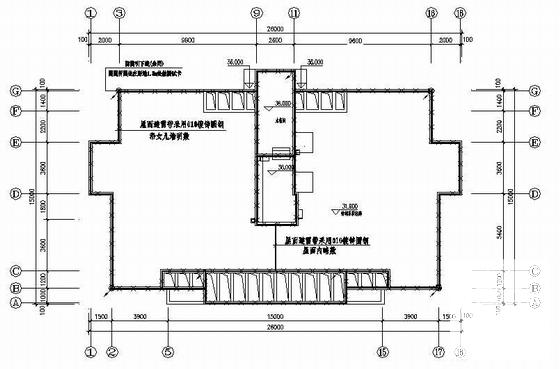

第 1 张图 -

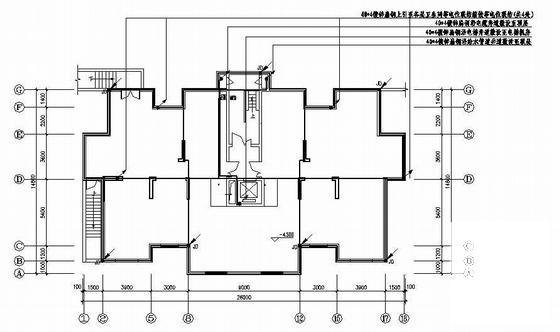

第 2 张图 -

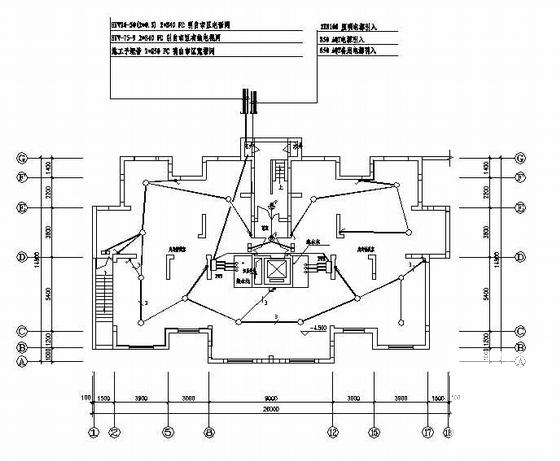

第 3 张图 -

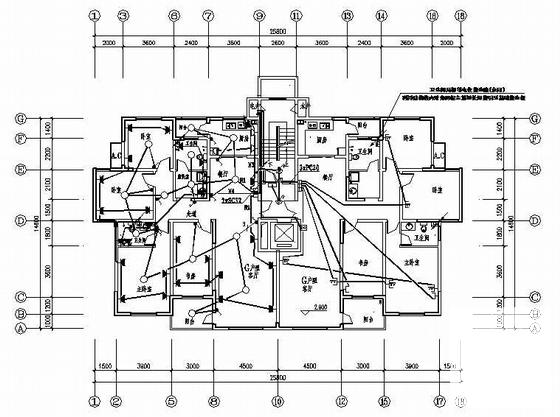

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-29
- 评论次数：0
- 浏览次数：0
- 文件大小：0.43 MB
- 收藏次数：0
-
文件名称：
附件-995856988876855558589.rar
