国内小区地上27层住宅楼钢结构CAD施工图纸

附件详情

北京某小区住宅钢结构图纸
该资料为：北京某小区住宅钢结构图纸
该项目为钢结构设计，该项目地下三层，地上二十七层，全钢结构。在三层以下为框架支撑结构，三层以上通过转换桁架转换为框筒-支撑结构。楼板采用压型钢板上浇筑钢筋混凝土楼板。
基本风压：100年一遇：0.5KN/平方米
抗震设防烈度：8度
该资料包含：

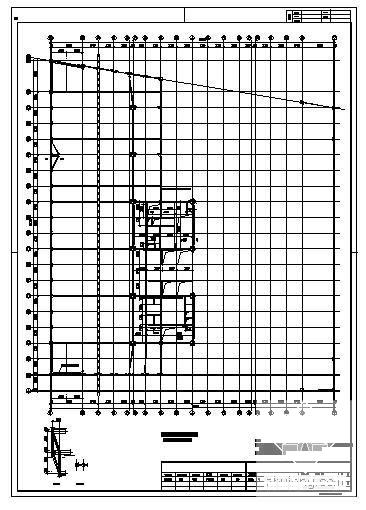

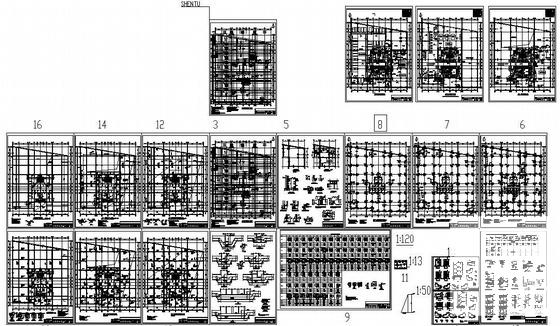

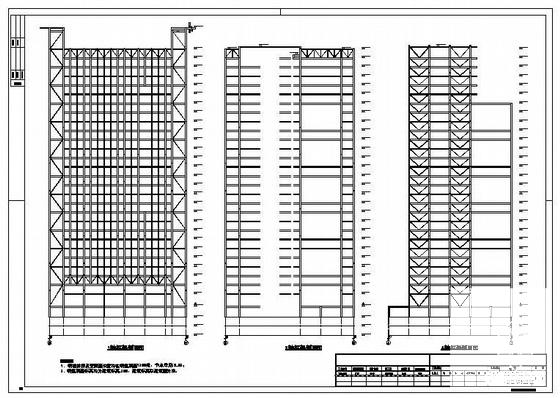

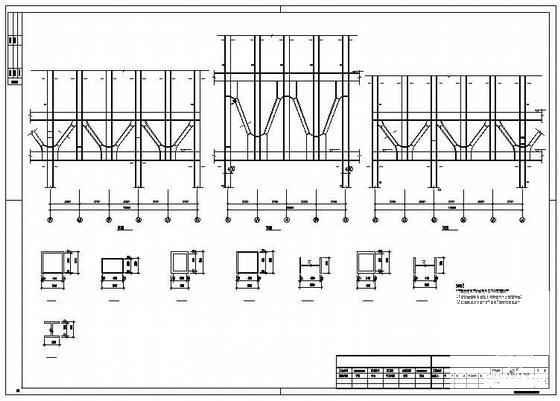

钢结构设计总说明、 节点图 、高强度螺栓表、钢结构布置图、构件截面表、框架剖面图、楼梯钢结构详图、隅撑及压型钢板布置图、厕所间楼板配筋图、七、十一层钢梁设备孔洞位置图、八层钢梁设备孔洞位置图、九、十层钢梁设备孔洞位置图、二十四~二十六层钢梁设备孔洞位置图、新风机房预留孔布置图、地脚螺栓布置图、一层钢骨结构布置图共50张图纸。
