43444平米小区地上17层住宅楼给排水施工CAD图纸
- 设计详细说明：无
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：43444平方米
- 建筑地上层数：17层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：10张
- 设计年代：近代
- 生活供水设计：生活给水系统,中水系统
- 消防设计：室内消火栓系统
- 供水方式：分区供水
- 供水分区：两区
- 大样节点：厨房,卫生间,阀门管件
附件详情
该项目为天津某住宅项目2、3、4、11、12#楼，该项目2、3、4、11#楼为地下一层，地上十七层，建筑物总高度为49.75m，12#楼为地下一层，地上二十四层，建筑物总高度为70.05m，总建筑面积为43444平方米。

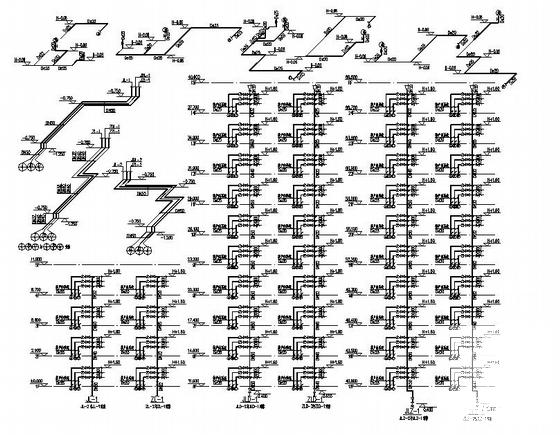

给水中水管道系统图
排水管道系统图

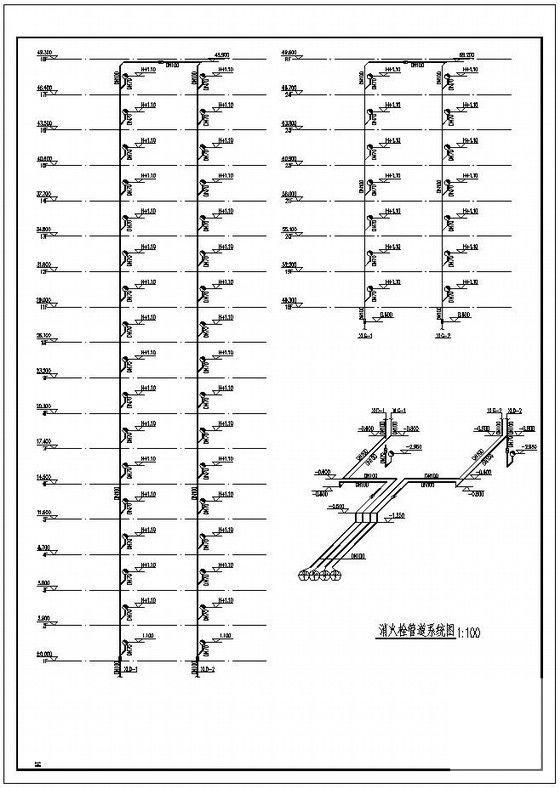

消防系统 图

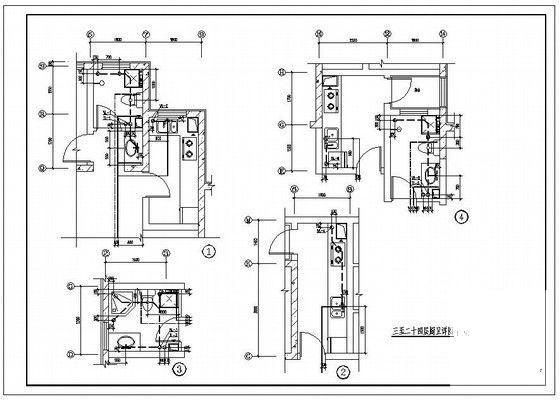

厨卫详图

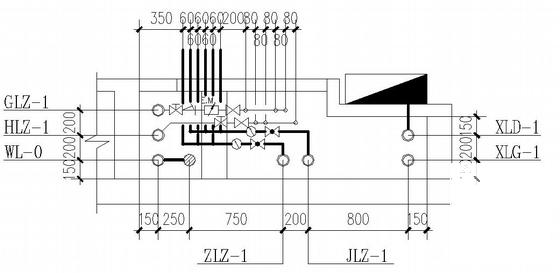

暖水井详图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
住宅楼给排水图纸 - 1 -
住宅楼给排水图纸 - 2 -
住宅楼给排水图纸 - 3 -
住宅楼给排水图纸 - 4 -
住宅楼给排水图纸 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.89 MB
- 收藏次数：0
-
文件名称：
附件-995860555975060778856.rar
