20842平米地上10层住宅楼电气施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：20842平方米
- 建筑地上层数：10层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：65张
- 设计年代：近代
- 负荷等级：二级
- 强电 设计：低压配电,电气照明,接地安全
- 弱电设计： 火灾自动报警系统 ,出入口控制系统,停车场管理系统,建筑设备监控系统,广播系统
附件详情
该项目为二类高层防火建筑, 建筑面积约20842平方米,建筑高度为40.2米. 住宅部分为十层,公建部分共为四层,地下室二层.均为钢筋混凝土结构现浇楼板.
设计范围:1. 动力与
照明系统
；2. 防雷与接地系统；3. 火灾自动报警系统。
2
3
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

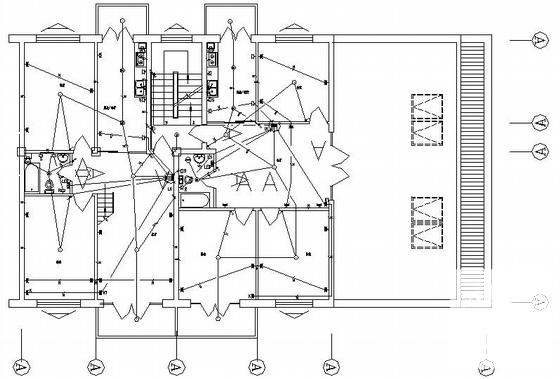

住宅电气施工图纸 - 1 -

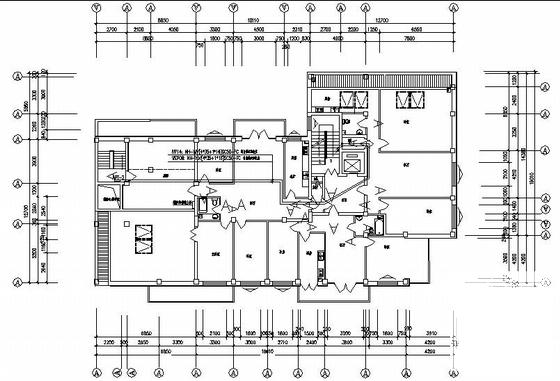

住宅电气施工图纸 - 2 -

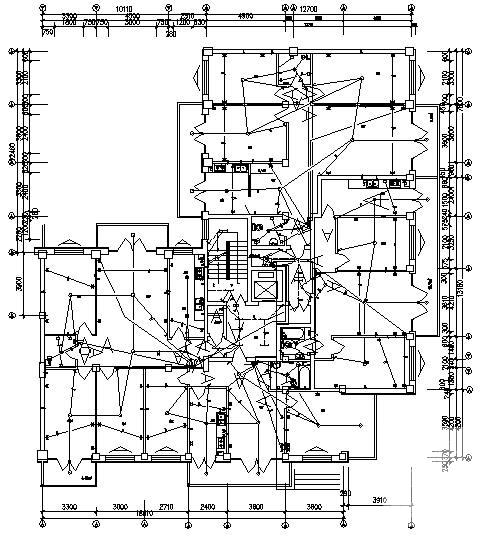

住宅电气施工图纸 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：6.56 MB
- 收藏次数：0
-
文件名称：
附件-995857959656588557577.rar
