12623平米地上11层住宅楼电气CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:12623平方米
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 负荷等级:二级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该工程为小高层住宅楼,局部高为36米,住宅层高为2.8米,建筑面积12623平方米。本楼地下一层为储藏室;一~十一层均为住宅,顶层住宅带跃层.该项目建筑设计结构形式为大开洞薄壁剪力墙结构 ,筏板基础.每单元地下层设有电气用房,消防控制室及消防泵房设于建筑物外。
设计范围:低压配电、电气照明、 防雷接地 、可视对讲、计算机网络、电话、有线电视、火灾报警等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

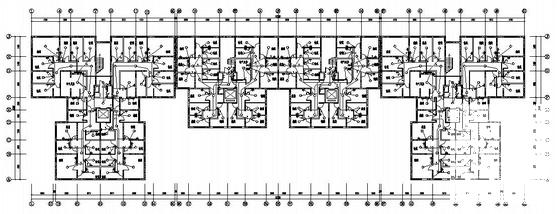

  • 住宅楼电气施工图 - 1
    住宅楼电气施工图 - 1

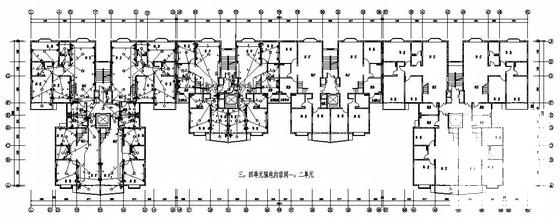

  • 住宅楼电气施工图 - 2
    住宅楼电气施工图 - 2

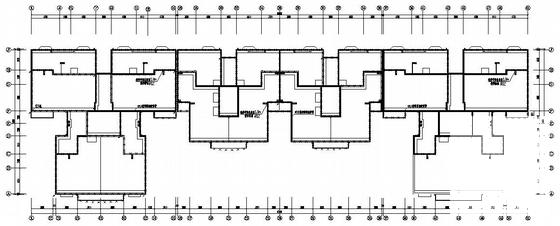

  • 住宅楼电气施工图 - 3
    住宅楼电气施工图 - 3

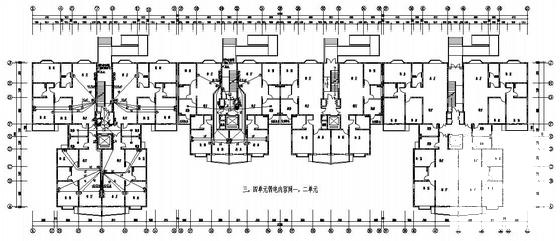

  • 住宅楼电气施工图 - 4
