商务楼地下配电室全套电气设计施工CAD图纸
- 建筑类别：其他
- 图纸设计深度：施工图
- 参考图纸：17张
- 地下室用途：设备用房
- 节点大样：开关柜,变压器,其它
- 强电 设计： 供配电系统 ,配变电所,低压配电,电气照明,接地安全
附件详情
- 1、电网设计说明
- 2、环网柜主接线图
- 3、环网柜基础图
- 4、接地装置施工图
- 5、10KV电气主接线图
- 6、0.4KV电气主接线图
- 7、配电室电气平、剖面图
- 8、配电室桥架布置图
- 9、零序电流互感器安装图
附件详情
该附件是某商务楼地下配电室全套电气施工图纸，提高新建的2栋高层商住楼和1栋2层商务楼供电需要。主要包含一台630kVA和两台160kVA干式变压器。
配电室
电气设计
包含环网柜主接线设计、接地装置施工设计、高低压电气主接线图、配电室电气平、剖面设计、配电室桥架布置等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

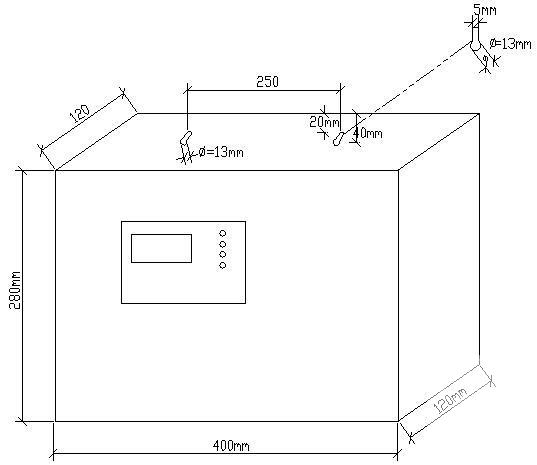

配电室设计图纸 - 1 -

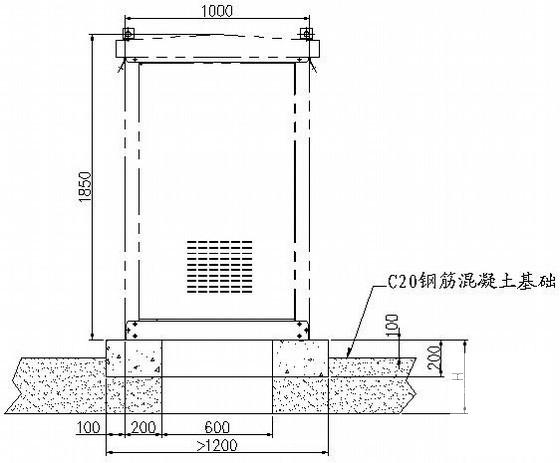

配电室设计图纸 - 2 -

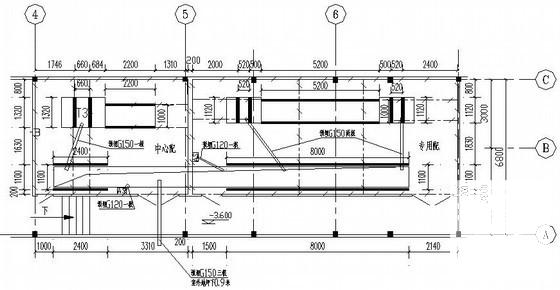

配电室设计图纸 - 3 -

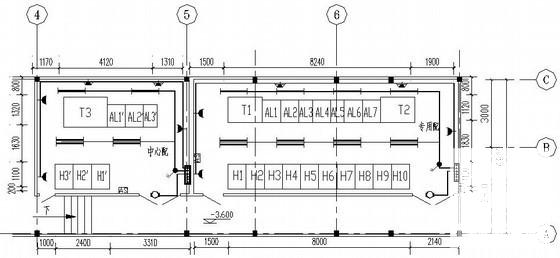

配电室设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：0.39 MB
- 收藏次数：0
-
文件名称：
附件-995856759698997579508.zip
