一份19层现代风格框架核心筒科技大楼建筑施工CAD图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 办公楼类型：写字楼
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架,框架核心筒
• 图纸设计深度：施工图
• 项目所在地：浙江
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：31853平方米
• 占地面积：5590平方米
• 容积率：4.5平方米
• 建筑密度：35.9%
• 绿化率：25.6%
• 地上层数：19层
• 地下层数：2层
• 地下室建筑设计面积：6698平方米
• 设计效果图：无

附件详情

主楼地上十九层，地下二层，裙房六层。建筑檐口高度70米，建筑最高点高度75米，总建筑面积32050.7平方米。
该项目为一类建筑，一级耐火等级，抗震按六度设防，地下二层局部设人防六级二等人员掩蔽部，结构类型为框架、核心筒结构。

总占地面积:5590m2
总建筑面积:31853m2
地上建筑面积:25155m2
裙房建筑面积:3579m2
主楼面积:21576m2
地下建筑面积:6698m2
建筑占地面积:1495m2
建筑密度:35.9%
容积率:4.5
知名地产率:25.6%
车位:地上32辆,地下90辆
建筑层数:地上19层,地下2层.

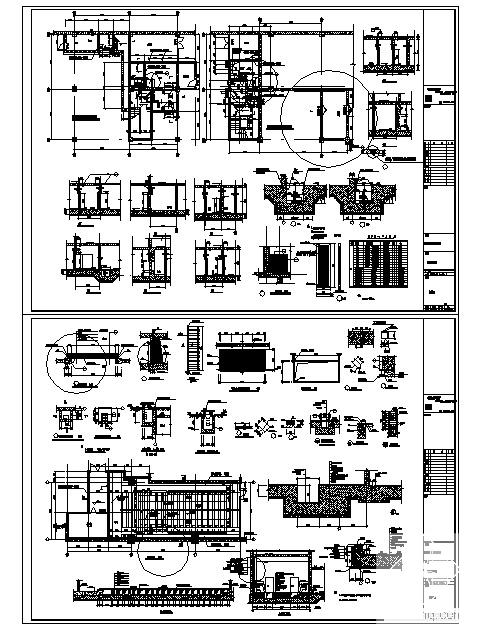

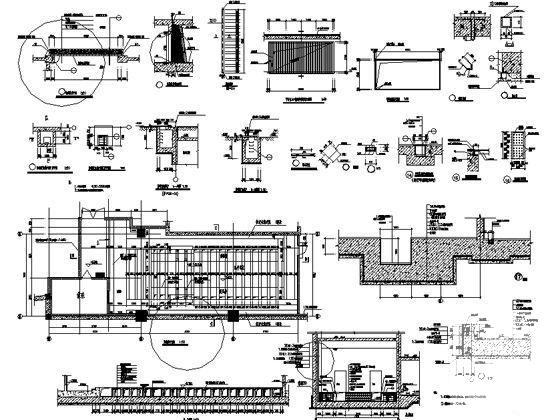

地下室详图

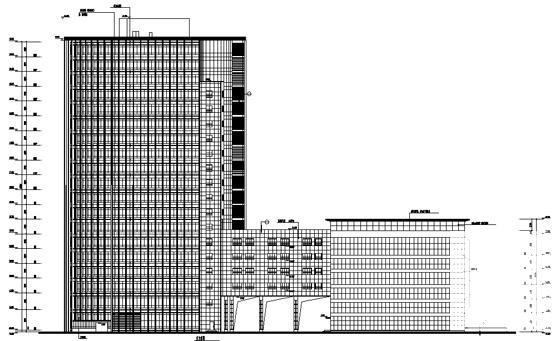

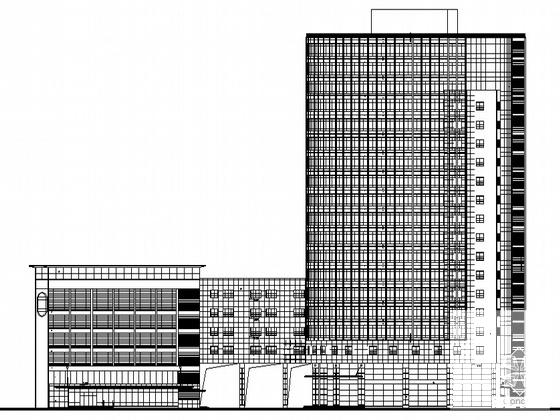

东立面图

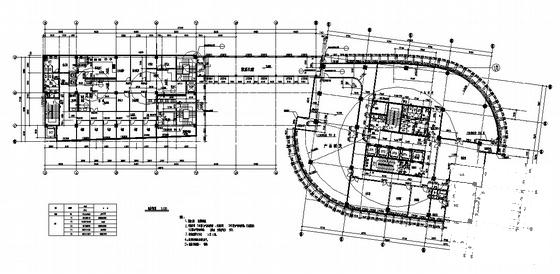

七层平面图

十九层平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
