19层现代风格广电建筑设计大楼建筑施工CAD图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 结构类型：框架结构
• 外立面材料：幕墙
• 幕墙类型：玻璃幕墙
• 建筑高度类型：高层建筑
• 图纸设计深度：施工图
• 项目所在地：江苏
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：29张
• 建筑设计面积：106740平方米
• 占地面积：26696平方米
• 容积率：3.07平方米
• 建筑密度：28.74%
• 绿化率：30.1%
• 建筑高度：82.55m
• 地上层数：19层
• 设计效果图：无
• 机动车辆停车位：460个

附件详情

该资料为[无锡]某广电建筑设计大楼 建筑施工 图
基地面积:26696m2
总建筑设计面积：106740m2
原有建筑设计面积：27940m2
新建建筑设计面积：78800m2
容积率：3.07
建筑密度：28.74%
知名地产率：30.1%
道路广场：38.3%
停车位：地下：430，地上30、建筑设计结构形式为：框架结构、层数为： 19层、高度为： 82.55米、屋顶形式：平屋顶
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共29张图纸

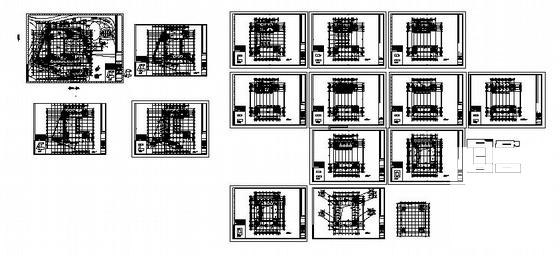

第 1 张图

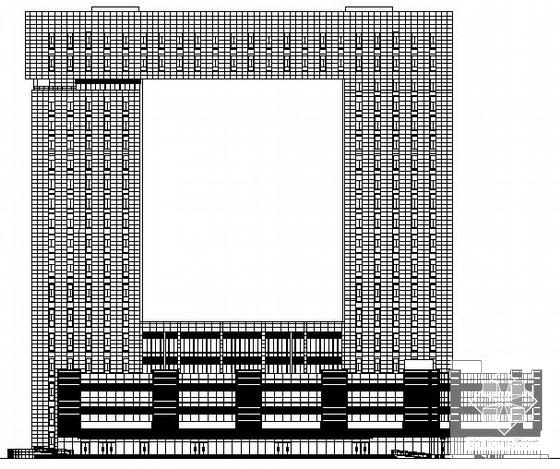

第 2 张图

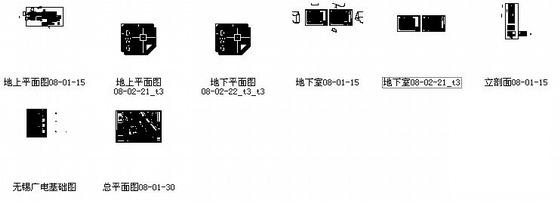

第 3 张图

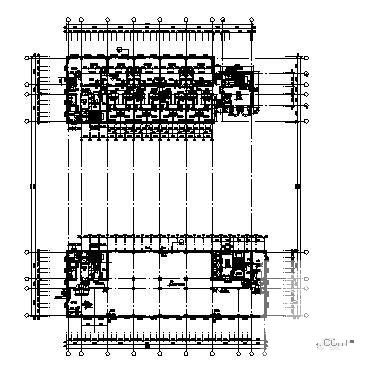

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
