8601平米6层广电大楼强弱电施工CAD图纸

资料简介
赚取积分

建筑类别：广播电视
建筑高度类型：高层建筑
建筑设计结构形式：其他结构
建筑设计面积：8601平方米
建筑地上层数：6层
图纸设计深度：施工图
参考图纸：60张
设计年代：近代
负荷等级：二级,三级
防雷等级：第三类
接地方式：TN-C-S
强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,视频监控系统,综合布线系统,有线电视和卫星接收系统,其它

附件详情

1、配电箱系统(1~5)
2、低压配电系统(1~3)
3、火灾自动报警系统图
4、电气设备图例表
5、屋顶防雷平面图
6、屋顶电梯机房照明平面图
7、一~六层照明平面图
8、一层接地平面图
9、屋顶电梯机房配电及插座平面图
10、一~六层配电及插座平面图
11、屋顶电梯机房消防平面图
12、一~六层消防平面图
13、一层变配电室照明平面图一层变配电室布置平面图一层变配电室消防平面图
14、一层变配电室接地平面图地下室消防泵房接地平面图地下室消防泵房照明平面图
15、消防泵房配电柜系统图
16、低压配电系统自备电源低压配电系统
17、10KV 中压配电系统图
18、电气设备图例表
19、小区电力外线和室外照明总平面图
20、综合布线系统图
21、网络化视频电视监控系统图
22、出入口门禁系统图电梯控制系统图财务防盗报警系统
23、计算机培训中心系统图
24、广电机房配电箱系统图一层弱电接入间配电箱系统图
25、计算机培训中心教学平面图
26、一~六层安防监控平面图
27、一~六层综合布线平面

附件详情

该项目位于新疆，为高层建筑,建筑面积8601平方米,地上六层。该项目总建筑高度为27.4米.属二类建筑.一层为业务服务大厅，二、三层为办公用房，四~六层为广电技术用房。
设计范围包括供配电系统；低压配电系统；动力配电系统；建筑物防雷接地系统；照明系统；火灾自动报警系统；有线电视系统；视频监控系统等。
该附件，总共60张。

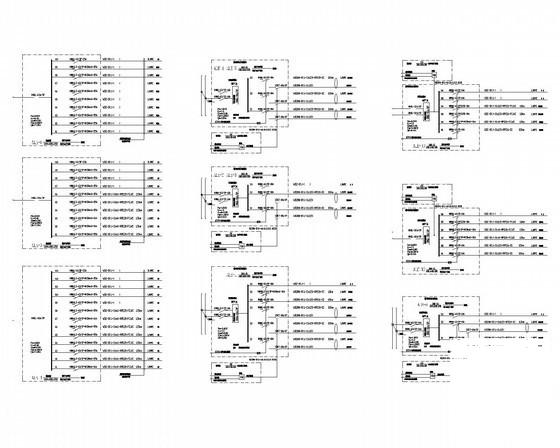

配电箱系统图

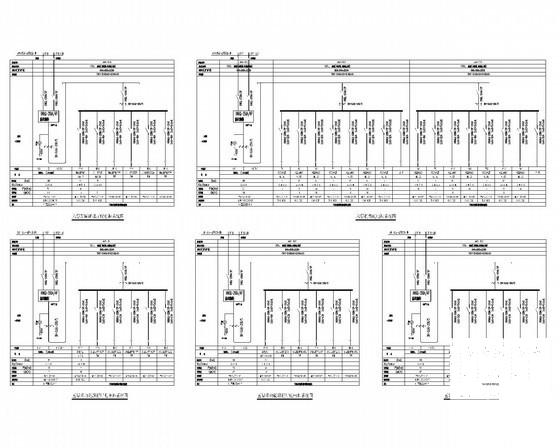

低压配电系统图

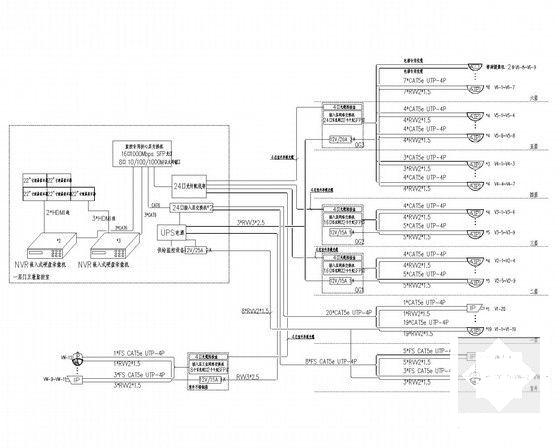

网络化视频电视监控系统系统图

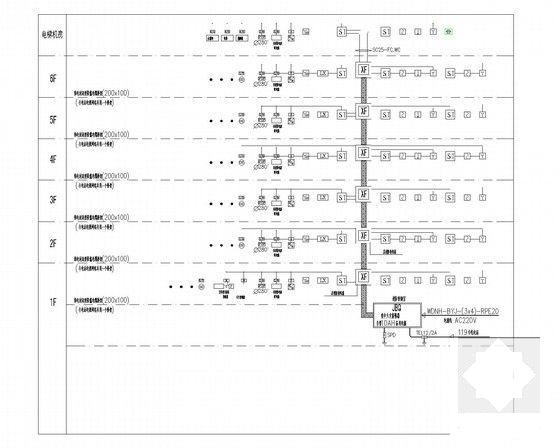

火灾自动报警系统图

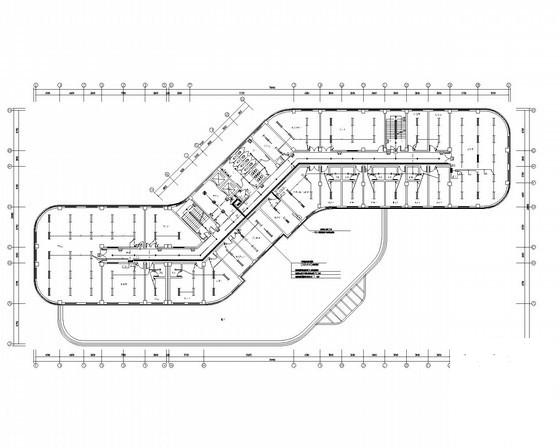

消防平面图

综合布线平面图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
