2层大型商城空调通风系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:30838平方米
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计年代:近代
  • 设计内容:空调,通风
  • 空调系统:空气-水系统,制冷剂系统
  • 水系统:单式泵,变流量,双管制,异程式,闭式
  • 送风方式:散流器送风
  • 项目所在地:湖北

附件详情

一、项目概要:

该项目为湖北一商城二期期 建设工程 - B区,C区空调系统工程,B区总空调面积18136平方米左右,分两层;C区总空调面积10351平方米左右,分两层;地下层总空调面积2351平方米左右。图纸内容有设计施工说明,空调平面图等

二、空调系统:

1.冷热源:风冷模块式涡旋压缩机机组...

2.风系统:新风机加风机盘管的空调系统,多联机系统...

3.水系统:一次泵负荷侧变流量两管制闭式循环系统,水系统立管为异程式...

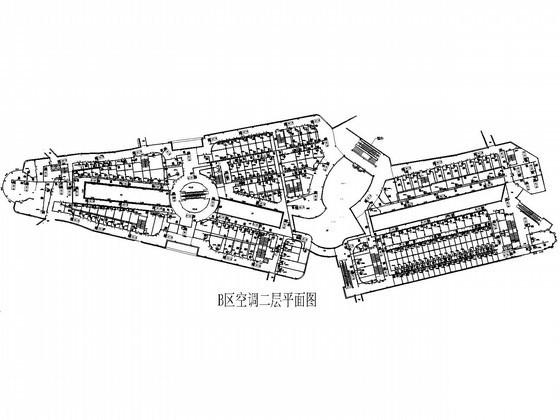

B区空调二层平面图

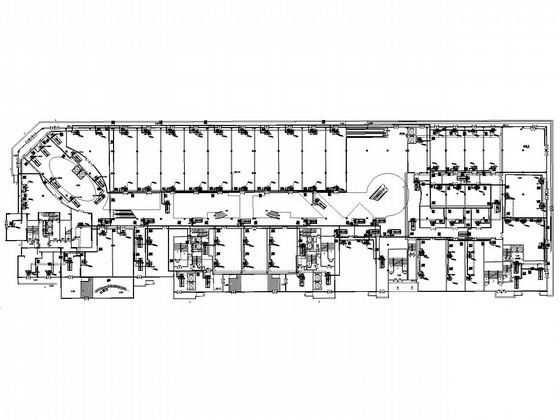

C区空调一层平面图

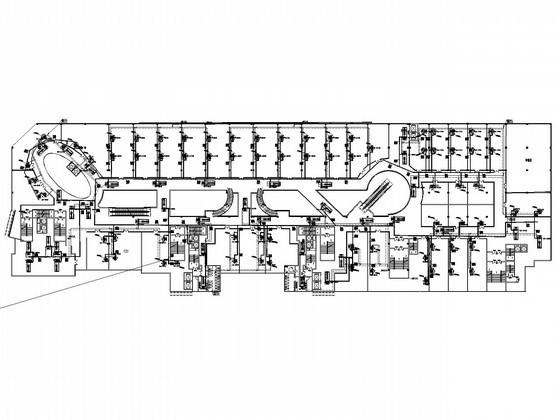

C区空调二层平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

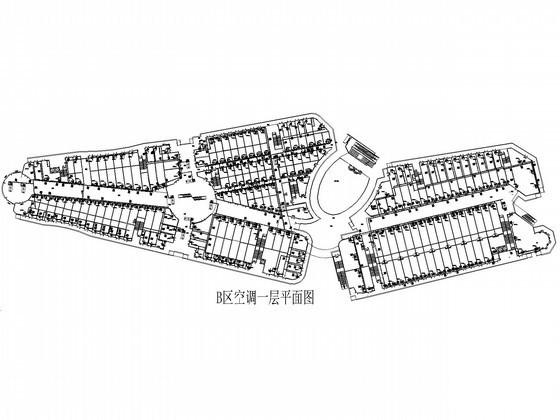

  • 大型空调系统 - 1
    大型空调系统 - 1
  • 大型空调系统 - 2
    大型空调系统 - 2
  • 大型空调系统 - 3
    大型空调系统 - 3
  • 大型空调系统 - 4
    大型空调系统 - 4
以上是部分截图,请下载附件后查看完整高清内容
