4层商业街空调通风设计全套施工CAD图
- 设计详细说明：有
- 建筑类别：办公,商业,娱乐,餐饮,其他
- 建筑高度类型：多层建筑
- 建筑设计面积：10000平方米
- 建筑地上层数：3~4层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：83张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,冷热源,机房,人防
- 冷热源：空气源热泵,空气调节器
- 空调系统：全空气系统,制冷剂系统
- 水系统：变流量,双管制,异程式
- 项目所在地：江西
附件详情
- 设计施工说明
- 主要设备及材料表
- 图例
- 空调通风平面图
- 屋顶通风平面图
- 消防机械排烟系统原理图
- 空调水系统原理图
- 机房详图
- 设计施工说明及人防通风原理图
- 地下室平战结合通风布置平面图
- 人防进风口部平剖面详图
- 人防排风口部平剖面详图
- 人防移动电站平剖面详图
- 地下室通风剖面详图
附件详情
稿件为江西南昌某商业街空调通风设计施工图纸；出自某知名设计院。项目总建筑面积约10W平面，包括6栋商业建筑，地下1层，地上3~4层。
设计内容：该项目6栋商业建筑的空调、通风、防排烟系统设计，以及部分地下室人防通风工程设计。
，图纸共83张。

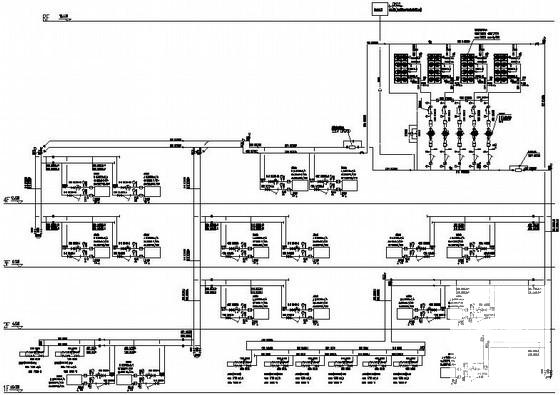

空调水系统流原理图
商场空调机房详图

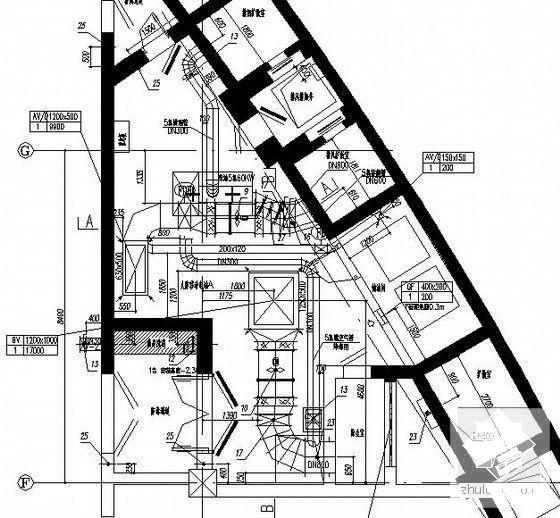

人防移动电站平面详图
机房剖面图
消防机械排烟系统图

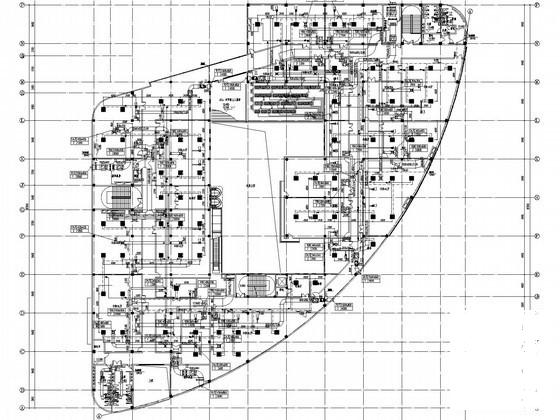

E楼空调平面
F楼空调平面
G楼空调平面图

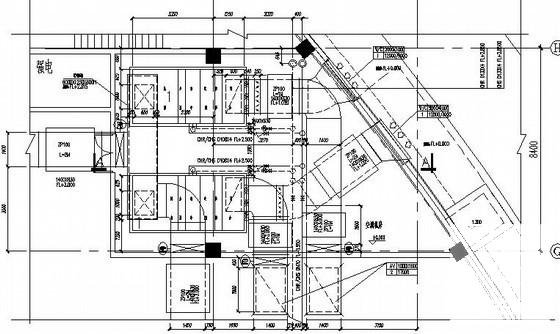

机房平剖面详图
空调机房详图
空调平面大样
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
商业街空调 - 1 -
商业街空调 - 2 -
商业街空调 - 3 -
商业街空调 - 4 -
商业街空调 - 5 -
商业街空调 - 6
以上是部分截图，请下载附件后查看完整高清内容
