18层大型商场空调通风CAD施工图纸()(压缩式冷水机组)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计面积：93170.62平方米
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟,冷热源,机房
• 冷热源：电动压缩式冷水机组,空气源热泵
• 空调系统：全空气系统
• 水系统：单式泵,定流量,双管制,异程式
• 送风方式：散流器送风,其他
• 节点大样：空气处理机组,管道支吊架
• 项目所在地：湖南

附件详情

• 暖通设计说明
• 图例及主要设备材料表
• 通风平面图
• 空调平面图
• 空调水管平面图
• 防排烟系统原理图
• 空调机房水系统流程图
• 空调大样图
• 空调机房和锅炉房设备布置图

附件详情

稿件为湖南株洲某商业综合楼空调通风设计全套施工图纸，甲级院设计，工程总建筑面积93170.62m2，建筑高75.65m，地上18层，地下1层，
一至四层为商场，5~18层为3栋高层住宅。
设计内容：该资料包括空调冷、热源设计；一至四层商场的中央空调系统设计；建筑物防排烟系统设计。一至四层建筑面积约为39305m2，，计算夏季总冷负荷约为8075kw，冬季总冷负荷约为4150kw。一至四层商场采用全空气系统，室内气流组织设计为上送上回风方式。过渡季节停开制冷主机，商场内的所有空调风柜开启，全新风运作，同时开启大天井上面所有的排风机……

，图纸共14张。

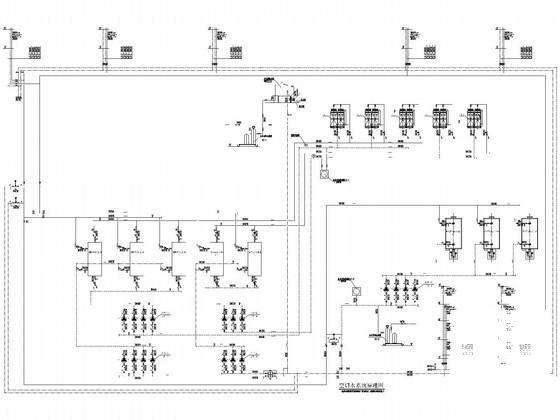

空调水系统原理图

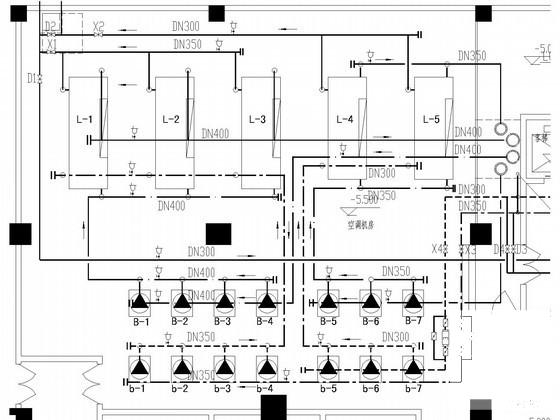

制冷机房管道平面图

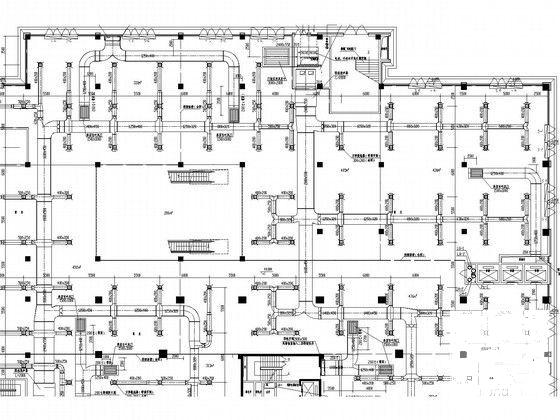

风管布置大样

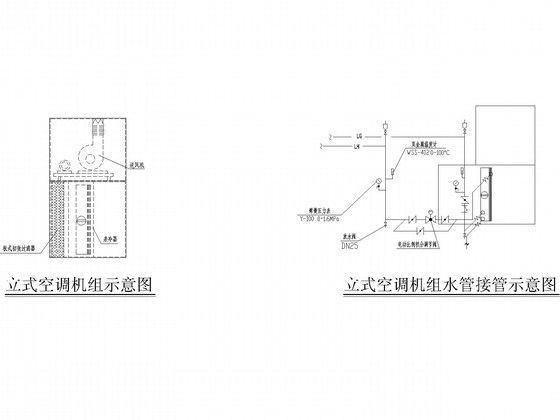

机组接管示意图

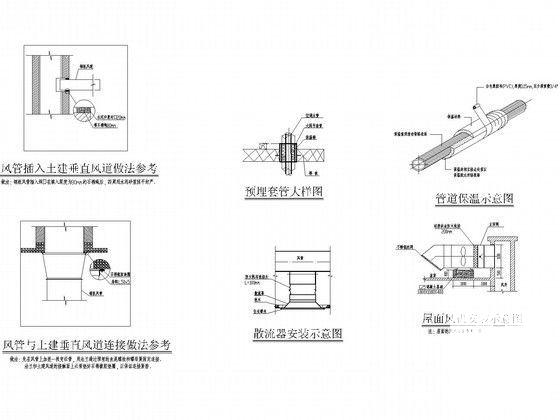

设备安装大样图

锅炉房设备布置图

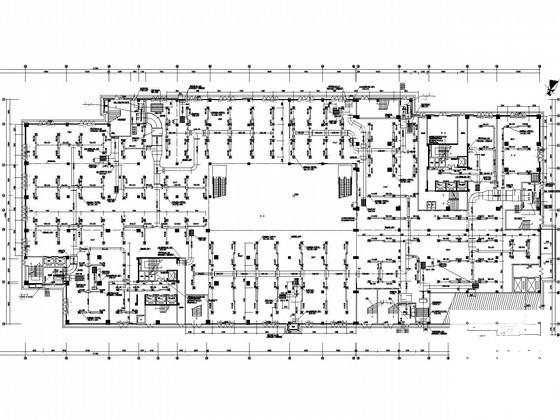

空调通风平面

商场暖通施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
