5层商务酒店空调通风CAD图纸(溴化锂直燃机)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：19张
• 设计内容：空调,通风,采暖,防排烟,其它
• 空调系统：全空气系统,空气-水系统
• 采暖系统：散热器供暖
• 水系统：单式泵,变流量,双管制
• 项目所在地：陕西

附件详情

该项目为陕西省某商务酒店，本建筑地上五层，地下一层。集中空调冷，热源为设置在地下室的溴化锂直燃机提供。空调水系统为一次泵变流量双管制系统,由一个回路组成。除一、二层餐厅外所有空调房间均采用风机盘管加新风的空调方式。一、二层餐厅各安了一台柜式空调机组,由格栅百叶回风口回风，空调机房内设有新风入口。

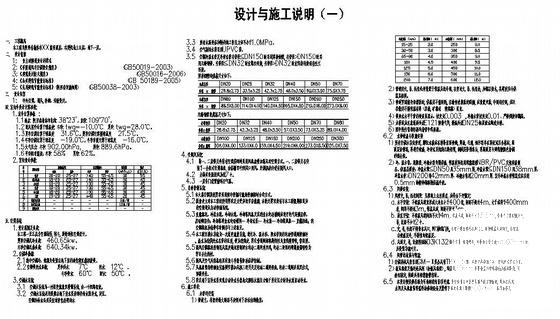

第 1 张图

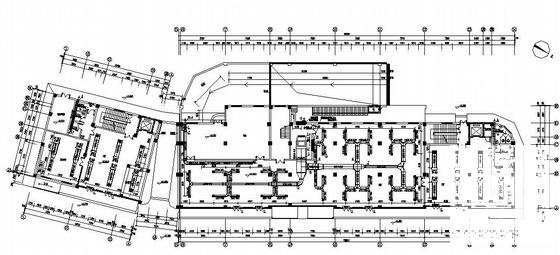

第 2 张图

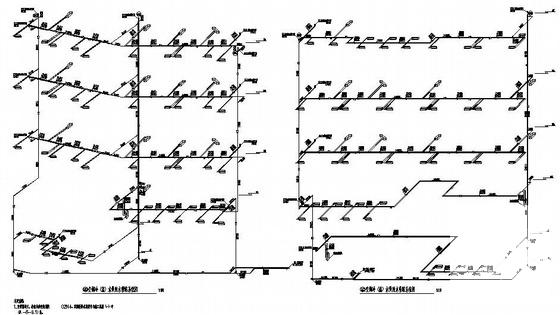

第 3 张图
