附件设计说明：有
-
建筑类别：办公, 教育
-
建筑高度类型：多层建筑
-
建筑设计面积：23936平方米
-
图纸设计深度：施工图
-
参考图纸：12张
-
设计年代：近代
-
设计内容：空调, 通风, 机房
-
冷热源：水地源热泵
-
空调系统：全空气系统, 空气-水系统
-
水系统：双管制, 同程式, 异程式
-
项目所在地：浙江
附件详情
-
设计施工说明
-

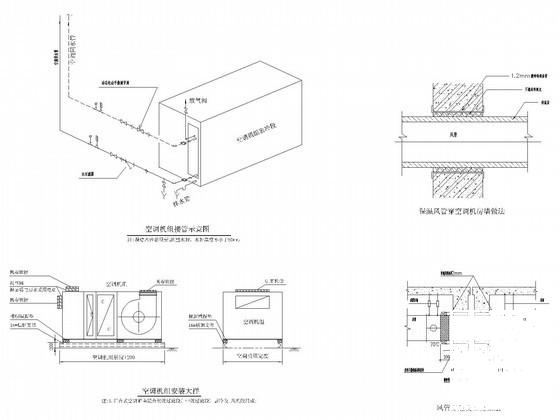

安装详图
-
暖通设备表
-

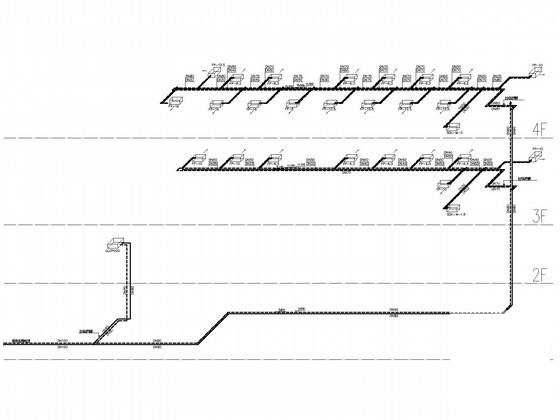

空调水系统图及剖面图
-
空调接管平面图
-

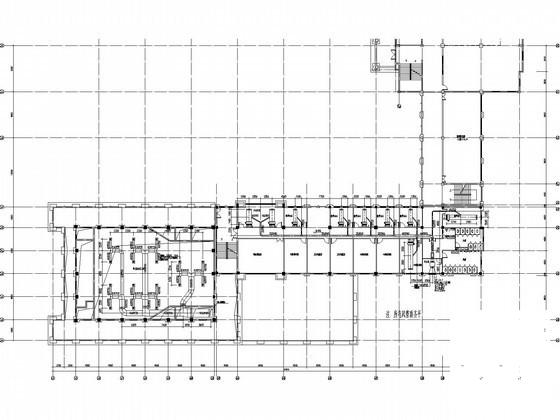

空调平面图
-

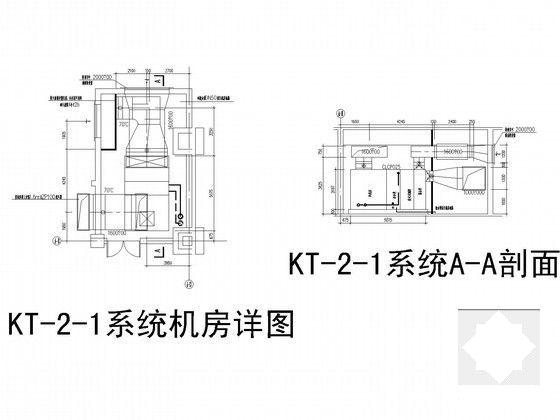

空调机房详图
-
走道剖面图
附件详情
稿件为浙江温州某小学教学楼空调通风设计施工图，地上建筑面积23936平方米。其中空调面积1009平方米。夏季空调冷负荷为253.3KW，空调面积冷指标251W/m2。冬季热负荷为162.9KW，空调面积热指标161.5W/m2，空调系统冷热源采用地源热泵系统。该资料内容为A号楼中的中央空调系统,冷冻机房和地源热泵室外地埋管由业主委托专业厂商完成。
该项目大报告厅采用全空气低速风定频送风系统，集中设置空调机房，集中回风。办公室、会议室等小空间采用风机盘管+新风的空气-水系统。办公室采用吊装式新风机组输送新风。
……
，图纸共12张。
