一份4层工业厂房空调通风设计CAD施工图纸

fengzhong · 发表于 2020-2-27 10:44:58

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：工业建筑
建筑设计面积：34611.8平方米
建筑地上层数：4层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：20-50张张
设计年代：近代
设计内容：空调,通风,冷热源,机房
冷热源：电动压缩式冷水机组
空调系统：全空气系统
节点大样：管道支吊架
项目所在地：广东

附件详情

资料目录
空调工程施工图设计施工总说明
空调主设备参数明细表

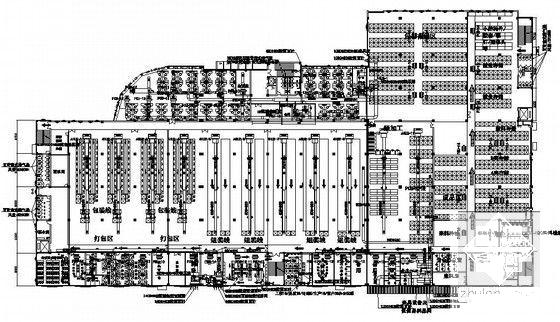

空调风管平面图

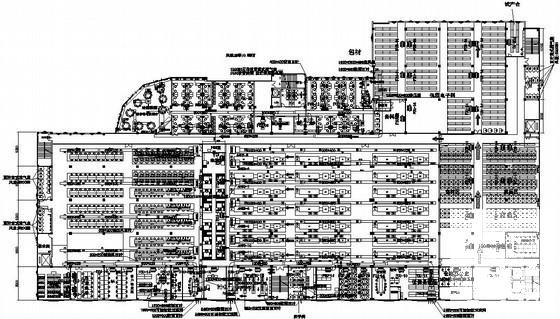

空调水管平面图
空调电控平面图
天面水塔及水管平面图
空调主机房平面图

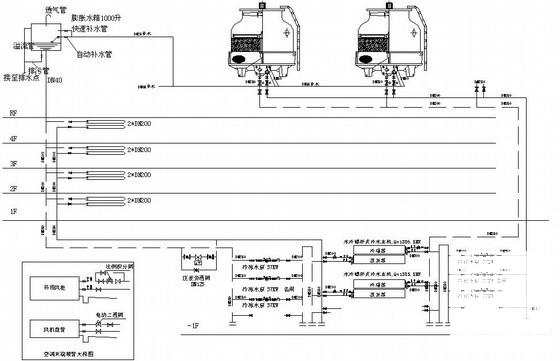

空调水系统原理图
主机房电控系统图

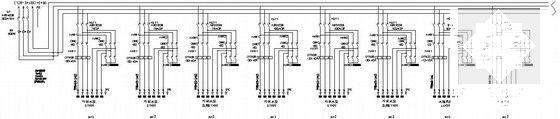

空调末端电控系统图

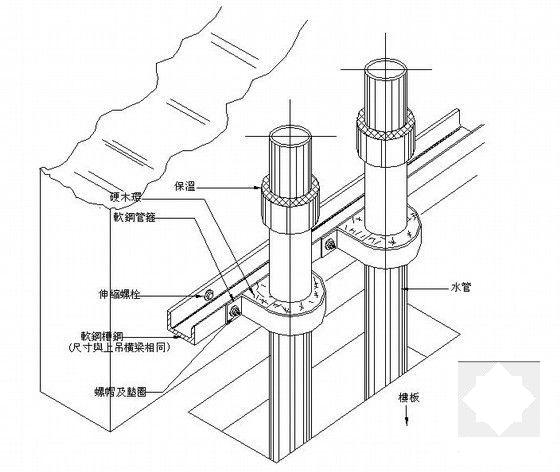

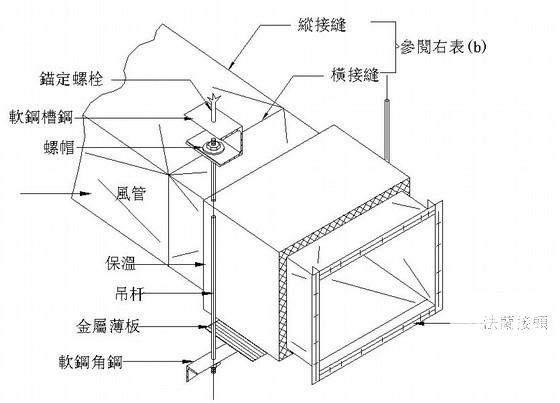

风水管施工大样图

附件详情

该项目属丙类厂房，建筑面积34611.8平方米，建筑高度为19.75m

；地下1层，地上4层；地下层为设备房，地上层为车间等用房。
设计内容：一~四层集中空调系统设计；制冷主机房系统设计。
主机房系统：一~四层车间采用一个集中央空调，总空调总面积29100m2，本

次设计空调面积约16800m2，预留空调面积约12300m2，该资料末端负荷约

为2771KW（788.2RT），预留空调末端冷负荷约为2000KW（569RT），装机容

量需4156.5KW；选用2台1385.5KW的水冷螺杆式冷水机组设于地下室制冷机房

内，并预留一台主机位置。
空调风管系统：采用空调风柜加新风的空调系统。
冷冻水系统：冷冻水由设于地下室冷冻机房内的冷水机组供给，供回水温度

为7°C/12°C。
排风系统：设备房、公共卫生间、空调用房设计了机械排风系统。

，图纸共22张。
