一份四星级酒店建筑CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 酒店类型：商务酒店
• 星级标准：四星
• 商业：无
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 图纸设计深度：施工图
• 项目所在地：广东
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：64655平方米
• 占地面积：40658平方米
• 容积率：1.6平方米
• 建筑密度：23%
• 绿化率：55%
• 建筑高度：61.45m
• 建筑地上层数：13层
• 建筑地下层数：1层
• 地下室建筑设计面积：1522平方米
• 设计效果图：无
• 机动车辆停车位：30个

附件详情

该项目为深圳某四星级酒店施工图，由四层附属裙房和两栋高层主体客房楼组成，
总占地面积40658平米；
总建筑面积64655平米；
地上建筑面积63103平米；
地下建筑面积1522平米；
建筑基底面积9438平米；
建设占地面积40658平米；
知名地产面积22361平米；
容积率1.6
覆盖率23%
知名地产率55%
停车位(地上/地下)30
层数(地下/地下)13/1
设计使用年限100
建筑类别：一级
建筑耐火等级：一级
建筑规模64655平米；
建筑高度61.45米；
结构类型：框架剪力墙
图纸内容包括：资料目录、总平、建筑设计说明、建筑材料表、各层平面图、楼梯大样图、节点大样、门窗大样等

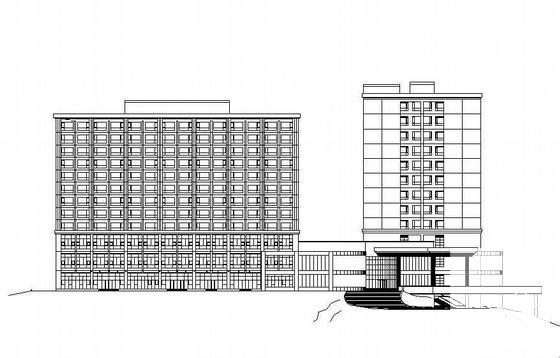

第 1 张图

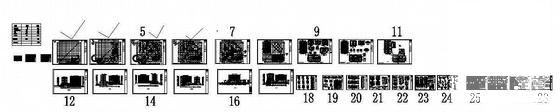

第 2 张图

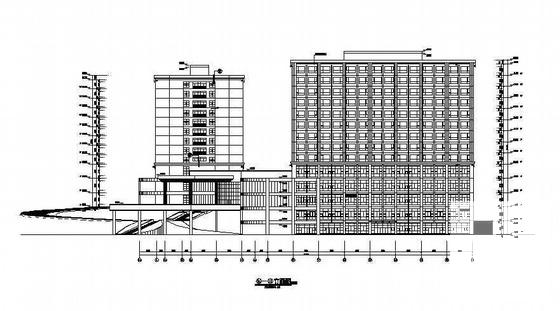

第 3 张图

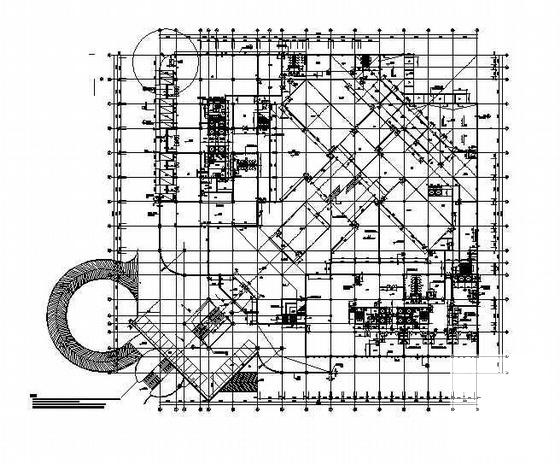

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
